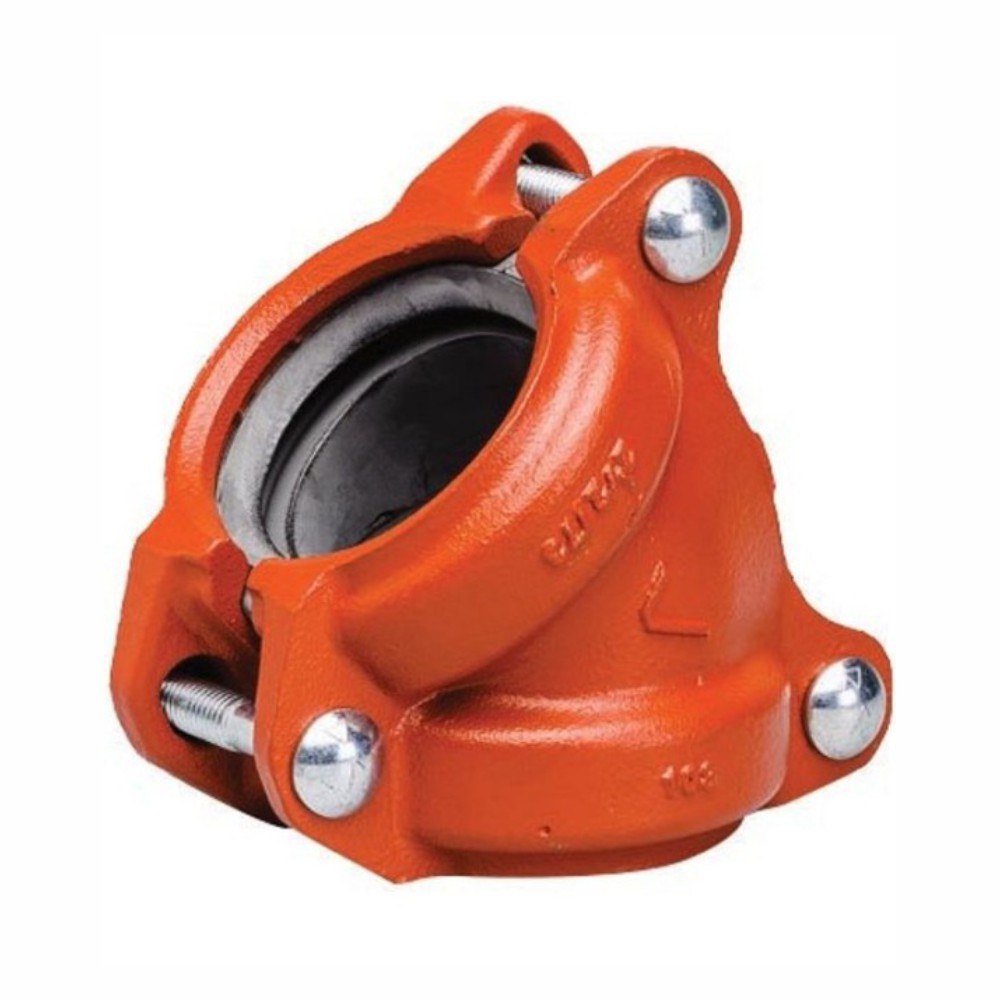

Codo 45° Ranurado Firelock

El codo 45° ranurado es un accesorio fundamental para realizar cambios de dirección moderados en redes de tubería ranurada. Su diseño optimizado permite transiciones angulares suaves que minimizan las pérdidas de carga, resultando ideal para sistemas de protección contra incendios donde la eficiencia hidráulica es prioritaria.

Características técnicas

• Estilo Victaulic Firelock con geometría de 45 grados
• Material: hierro dúctil de alta resistencia o acero inoxidable 316
• Rango dimensional: 1¼” a 12″ (DN32 a DN300)
• Acabados disponibles: pintado rojo RAL-3000, galvanizado en caliente o inoxidable 316
• Conexión mediante extremos ranurados estándar
• Compatible con juntas EPDM “E” para agua y aire o Nitrilo “T” para hidrocarburos
• Presión de trabajo según diámetro y clase del sistema
• Certificación UL Listed y FM Approved para servicio contra incendios

Aplicaciones

Este codo 45° ranurado se emplea en instalaciones de rociadores automáticos, redes de BIE, columnas secas e hidrantes donde se requieren desviaciones angulares intermedias. Su uso es habitual en naves industriales, centros logísticos, edificios comerciales y parkings subterráneos, adaptándose a trazados que precisan cambios de dirección menos pronunciados que los codos de 90°.

Normativa aplicable

• NFPA 13: Norma para la instalación de sistemas de rociadores
• UNE-EN 12845: Sistemas fijos de lucha contra incendios con rociadores automáticos
• RIPCI (RD 513/2017): Reglamento de instalaciones de protección contra incendios

Instalación y mantenimiento

El montaje requiere ranurar los extremos de tubería conforme a las especificaciones Victaulic, garantizando profundidad y anchura correctas. Antes del ensamblaje, se lubrica la junta elastomérica y se posiciona centrada sobre la ranura. Los acoplamientos se aprietan siguiendo el par especificado por el fabricante, verificando la correcta inserción del tubo en el accesorio. El mantenimiento periódico incluye inspección visual de juntas y revisión de posibles fugas.

Comprar codo 45° ranurado en Serior.com

Distribuimos accesorios ranurados Victaulic con factura oficial y asesoramiento técnico especializado. Completa tu instalación con rociadores automáticos y bocas de incendio equipadas de nuestro catálogo.

Preguntas frecuentes

¿Qué presión soporta este codo 45° ranurado?

La presión de trabajo varía según el diámetro y la clase del acoplamiento utilizado, alcanzando típicamente entre 17,2 y 34,5 bar según configuración.

¿Es compatible con tubería soldada existente?

Sí, siempre que se ranuren los extremos de la tubería según las especificaciones dimensionales Victaulic para el diámetro correspondiente.

¿Qué tipo de junta debo utilizar?

Para servicio con agua, aire o agua glicolada se recomienda junta EPDM grado “E”. En presencia de aceites o hidrocarburos, utilizar junta de Nitrilo grado “T”.
