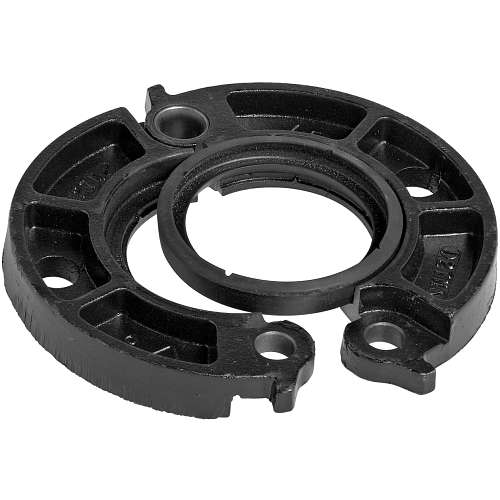

Brida Adaptadora Vic-Flange Estilo 741

La brida adaptadora Vic-Flange Estilo 741 de Victaulic permite conectar tubería ranurada a equipos con conexión embridada sin necesidad de soldadura. Este accesorio ranurado facilita la transición entre sistemas mecánicos y equipos con brida normalizada ANSI Class 125/150, PN10/16, Australian Table E y JIS 10K, siendo esencial en instalaciones de protección contra incendios donde se requiere conexión a bombas, válvulas o tanques.

Características técnicas

• Estilo Victaulic: 741 (brida partida de dos piezas)
• Material del cuerpo: hierro dúctil ASTM A536 o acero inoxidable 316
• Rango de diámetros: 1¼” a 12″ (DN32 a DN300)
• Compatibilidad de bridas: ANSI Class 125/150, PN10/16, JIS 10K
• Presión de trabajo: hasta 300 psi (21 bar)
• Junta elastomérica: EPDM grado “E” estándar (Nitrilo “T” disponible)
• Acabados disponibles: pintado rojo RAL-3000, galvanizado en caliente, acero inoxidable 316
• Certificaciones: UL Listed y FM Approved para sistemas contra incendios

Aplicaciones

La brida adaptadora 741 se emplea en sistemas de rociadores automáticos, redes de BIE (Bocas de Incendio Equipadas), columnas secas y conexiones a grupos de bombeo PCI. Su diseño de dos piezas permite instalarla en tuberías ya montadas sin desplazar el circuito, siendo habitual en naves industriales, centros logísticos, parkings subterráneos y edificios comerciales donde la tubería ranurada debe conectarse a válvulas de compuerta, retención o equipos con brida normalizada.

Normativa aplicable

• NFPA 13: Standard for the Installation of Sprinkler Systems
• UNE-EN 12845: Sistemas fijos de lucha contra incendios con rociadores automáticos
• RIPCI (RD 513/2017): Reglamento de Instalaciones de Protección Contra Incendios

Instalación y mantenimiento

Para instalar la brida adaptadora Vic-Flange 741, la tubería debe ranurarse según especificaciones Victaulic con herramienta homologada. Posicione la junta elastomérica lubricada sobre la ranura, coloque las dos mitades del cuerpo y apriete los tornillos en secuencia cruzada hasta alcanzar el par especificado. Verifique visualmente que la junta quede correctamente asentada en todo el perímetro. El mantenimiento se limita a inspección periódica del estado de la junta y apriete de tornillería según protocolo del fabricante.

Comprar brida adaptadora Vic-Flange Estilo 741 en serior.com

Distribuidor oficial Victaulic en España con factura homologada y asesoramiento técnico especializado en sistemas ranurados PCI. Consulte disponibilidad de diámetros y acabados. Explore también nuestra gama de rociadores automáticos y bocas de incendio equipadas.

Preguntas frecuentes

¿Qué presión soporta la brida adaptadora 741?

El Estilo 741 está homologado para presiones de trabajo hasta 300 psi (21 bar) según diámetro y clase de brida seleccionada.

¿Es compatible con tubería soldada existente?

Sí, siempre que se mecanice una ranura normalizada en el extremo de la tubería mediante ranuradoras Victaulic o compatibles.

¿Qué tipo de junta debo utilizar?

Para agua y aire en sistemas PCI, la junta EPDM grado “E” es la estándar. Para aplicaciones con presencia de hidrocarburos, seleccione junta de Nitrilo grado “T”.
