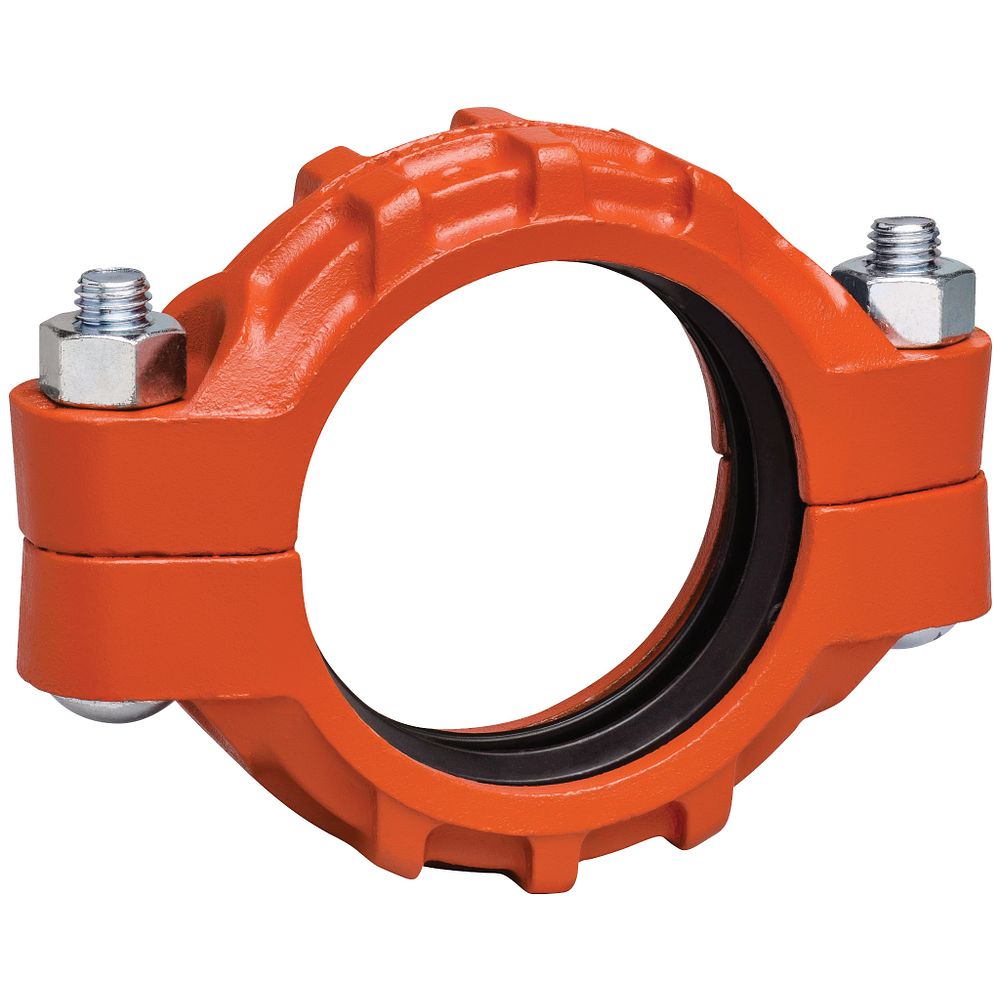

Acoplamiento Flexible Estilo 77

El acoplamiento flexible Estilo 77 de Victaulic constituye la solución de referencia para unir tubería ranurada en sistemas de protección contra incendios. Su diseño de carcasa bipartita con nervaduras cruzadas permite absorber movimientos axiales, deflexiones angulares y vibraciones, garantizando la integridad de la instalación. Este flexible coupling 77 trabaja con junta EPDM y soporta presiones de hasta 69 bar.

Características técnicas

• Estilo Victaulic: 77 (acoplamiento ranurado flexible)
• Material carcasa: hierro dúctil ASTM A536 o acero inoxidable 316
• Diámetros disponibles: 1¼” a 12″ (DN32 a DN300)
• Junta elastomérica: EPDM grado “E” para agua y aire
• Presión máxima de trabajo: 69 bar (1000 psi)
• Certificación UL/FM para sistemas contra incendios
• Conexión mediante ranurado mecánico o roll grooved
• Acabados: pintado rojo RAL-3000, galvanizado en caliente o inoxidable 316

Aplicaciones

El acoplamiento ranurado 69 bar Estilo 77 se emplea en sistemas de rociadores automáticos, bocas de incendio equipadas, hidrantes exteriores y redes de columna seca. Su capacidad de absorber dilataciones térmicas y movimientos sísmicos lo convierte en componente esencial para instalaciones en centros comerciales, naves industriales, parkings subterráneos, hoteles y edificios de gran altura donde la fiabilidad resulta crítica.

Normativa aplicable

• NFPA 13: Norma para instalación de sistemas de rociadores
• UNE-EN 12845: Sistemas fijos de lucha contra incendios
• RIPCI RD 513/2017: Reglamento de instalaciones de protección contra incendios

Instalación y mantenimiento

Para instalar el acoplamiento flexible Estilo 77, ranure los extremos de la tubería según especificaciones Victaulic del manual 06.04. Lubrique la junta EPDM con lubricante aprobado antes del montaje. Posicione ambas mitades de la carcasa sobre la junta y apriete los pernos en secuencia cruzada hasta alcanzar el par especificado. El montaje completo no requiere soldadura ni herramienta especializada, reduciendo tiempos de instalación frente a métodos tradicionales.

Comprar acoplamiento flexible estilo 77 en Serior.com

Distribuimos el acoplamiento 77 EPDM original Victaulic con factura oficial y asesoramiento técnico especializado. Consúltenos para proyectos que requieran certificación o grandes cantidades. Complete su instalación con rociadores automáticos y bocas de incendio equipadas.

Preguntas frecuentes

¿Qué presión soporta este acoplamiento?

El Estilo 77 soporta hasta 69 bar (1000 psi) en los diámetros de esta gama, cumpliendo holgadamente los requisitos de sistemas de rociadores y BIE.

¿Es compatible con tubería soldada?

Sí, siempre que se ranuren los extremos de la tubería mediante ranurado mecánico (cut groove) o ranurado por rodillo (roll groove) según especificaciones Victaulic.

¿Qué tipo de junta debo utilizar?

Para agua, aire y aplicaciones PCI estándar, utilice junta EPDM grado “E”. Para instalaciones con presencia de hidrocarburos o aceites, opte por junta de nitrilo grado “T”.
