Acoplamiento Rígido Zero-Flex Estilo 07 | DN32-DN300

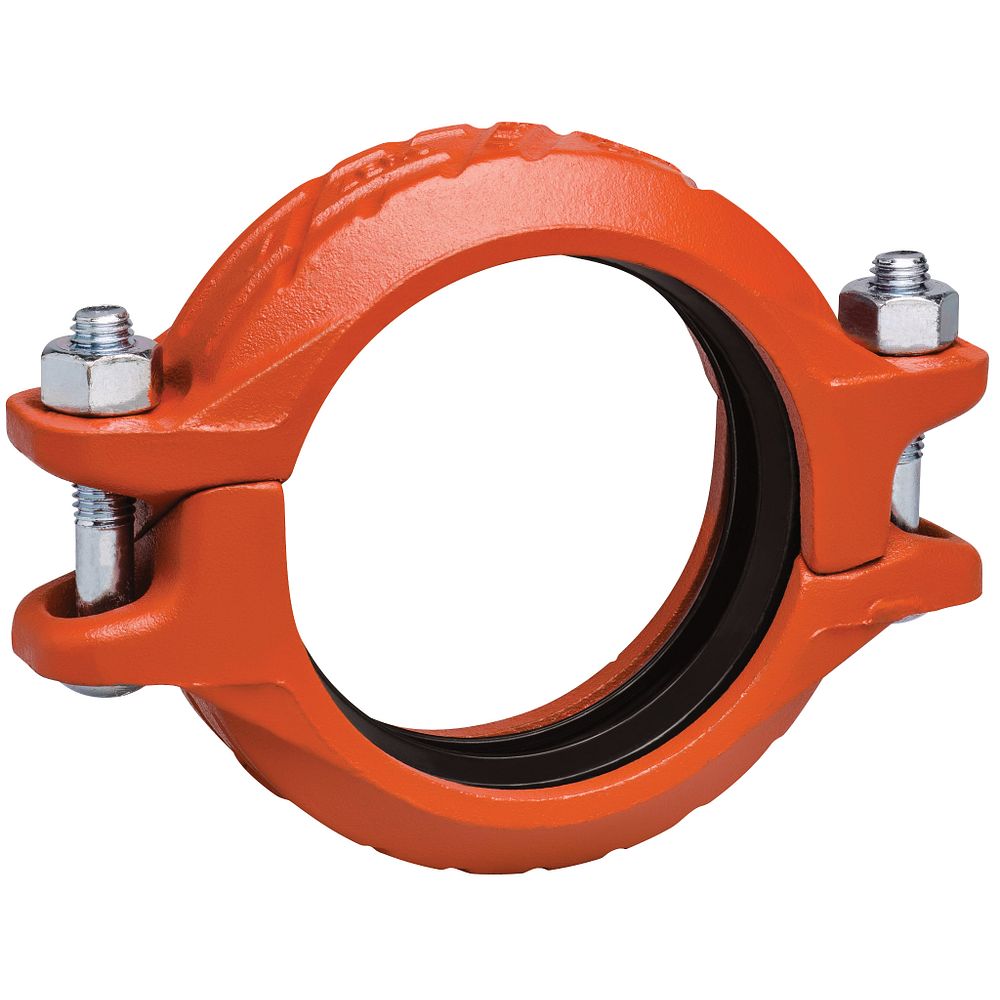

Acoplamiento Rígido Zero-Flex Estilo 07

El acoplamiento rígido Zero-Flex Estilo 07 de Victaulic constituye la solución estándar para uniones mecánicas de tubería ranurada en instalaciones de protección contra incendios. Su diseño con plataforma de perno angulada garantiza máxima rigidez en la conexión, eliminando movimiento axial y angular entre los extremos de tubería unidos.

Características técnicas

• Estilo Victaulic: 07 Zero-Flex, unión rígida mecánica
• Material carcasa: hierro dúctil ASTM A536 Grado 65-45-12
• Rango de diámetros: 1¼” a 12″ (DN32 a DN300)
• Presión máxima de trabajo: hasta 750 psi / 52 bar según diámetro
• Junta elastomérica: EPDM grado “E” estándar (agua y aire), Nitrilo “T” disponible
• Acabados disponibles: pintado rojo RAL-3000, galvanizado en caliente, acero inoxidable 316
• Compatible con tubería ranurada por corte o laminación
• Certificaciones: UL Listed, FM Approved para servicio contra incendios

Aplicaciones

El acoplamiento Zero-Flex Estilo 07 se instala en redes de rociadores automáticos, conexiones de BIE, columnas secas, montantes e hidrantes. Su versatilidad lo hace idóneo para centros comerciales, naves industriales, parkings subterráneos, hoteles y edificios de gran altura donde se requiere unión rígida fiable sin necesidad de soldadura ni roscado.

Normativa aplicable

• NFPA 13: Norma para instalación de sistemas de rociadores
• UNE-EN 12845: Sistemas fijos de extinción por rociadores automáticos
• RIPCI RD 513/2017: Reglamento de instalaciones de protección contra incendios

Instalación y mantenimiento

La instalación requiere ranurar los extremos de tubería según especificaciones Victaulic, verificando profundidad y anchura de ranura. Lubricar la junta EPDM con lubricante aprobado antes del montaje. Insertar ambos extremos de tubería en la carcasa y apretar los pernos en secuencia cruzada hasta alcanzar el par especificado. Verificar contacto metal-metal de las pestañas. El mantenimiento se limita a inspección visual periódica de posibles fugas.

Comprar acoplamiento rígido Zero-Flex Estilo 07 en Serior.com

Distribuidor oficial Victaulic en España con factura y asesoramiento técnico especializado. Disponemos de todas las variantes de diámetro y acabado. Consulta también nuestra gama de rociadores automáticos y bocas de incendio equipadas para completar tu instalación.

Preguntas frecuentes

¿Qué presión soporta este acoplamiento?

El Estilo 07 soporta hasta 52 bar (750 psi) en diámetros pequeños, reduciéndose progresivamente en diámetros mayores según tabla técnica Victaulic.

¿Es compatible con tubería soldada?

Sí, siempre que se ranuren los extremos de la tubería según especificación. Admite ranurado por corte y por laminación en tubería de acero al carbono.

¿Qué tipo de junta debo usar?

Para agua y aire en sistemas PCI, la junta EPDM grado “E” es la opción estándar. Para aplicaciones con presencia de hidrocarburos o aceites, seleccionar junta de Nitrilo grado “T”.
