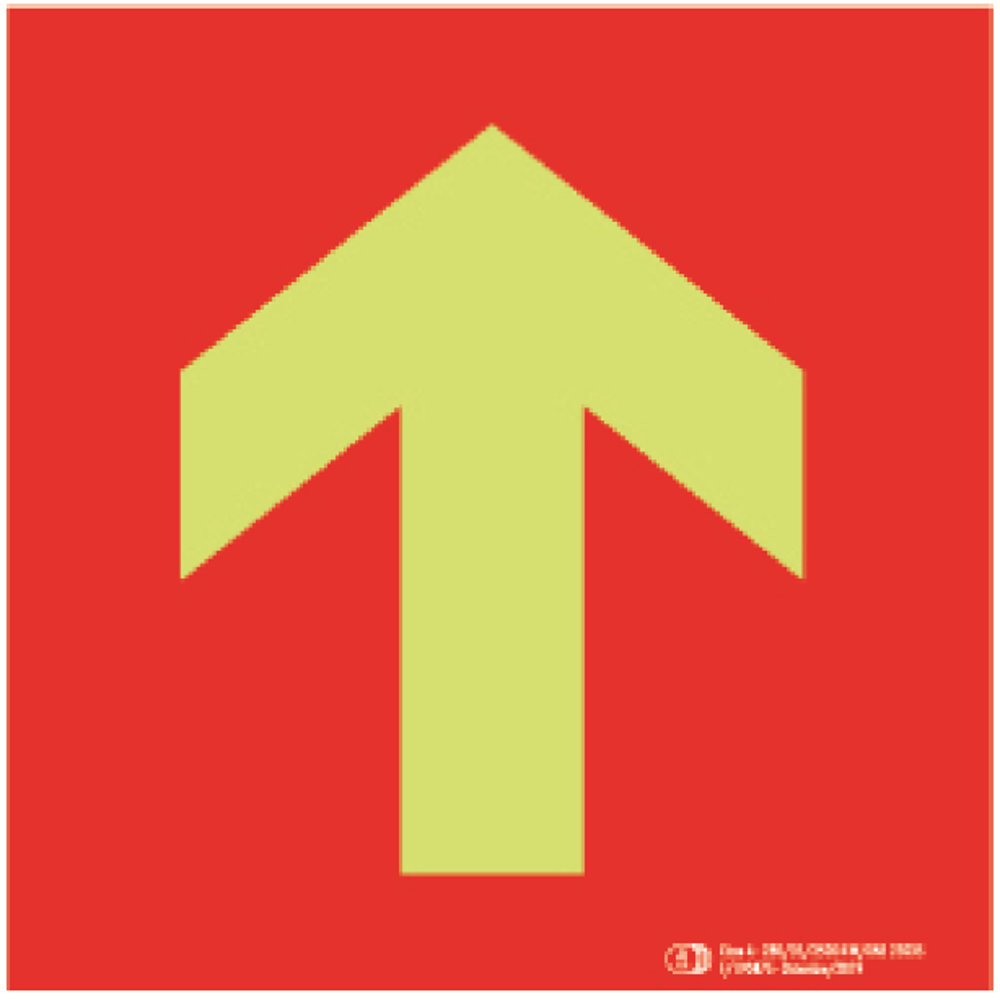

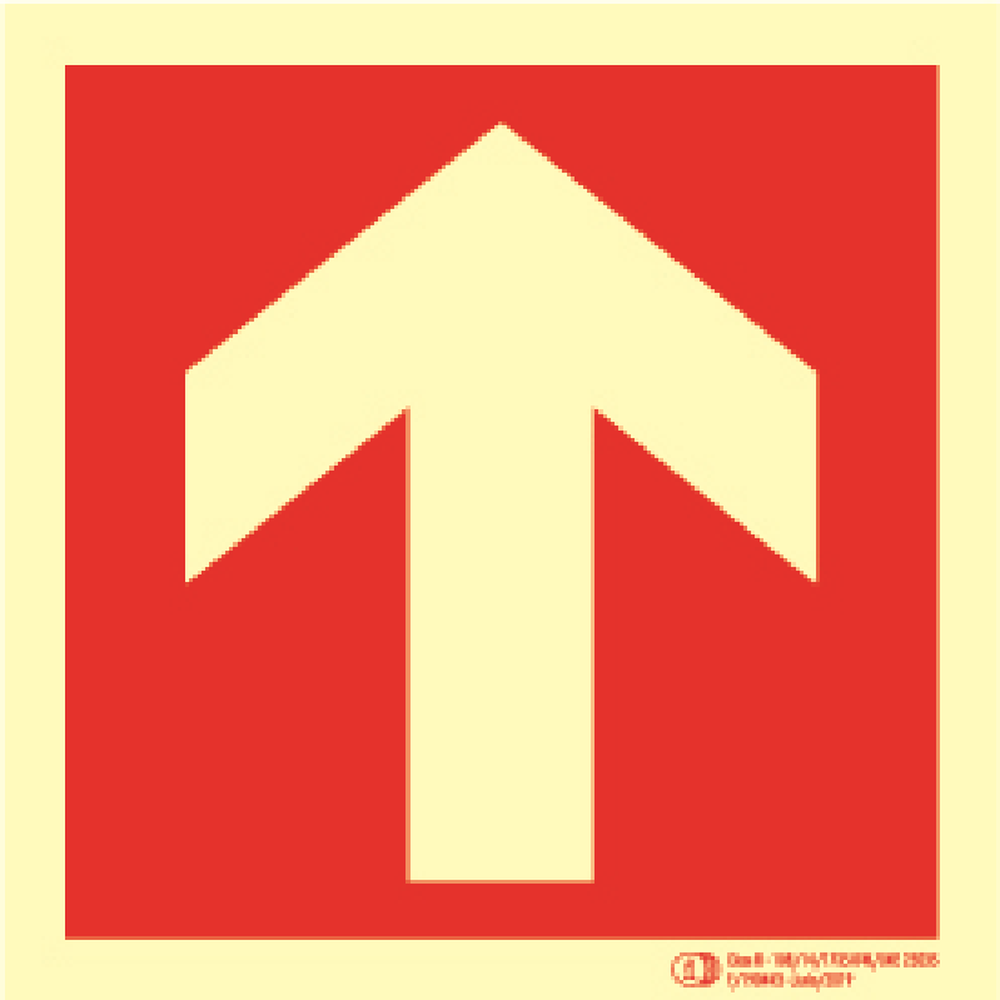

La señal luminiscente Flecha auxiliar PCI-193 orienta la evacuacion y la localizacion de equipos contra incendios mediante pigmento fotoluminiscente conforme a UNE 23035. Fabricada segun UNE-EN ISO 7010 y de obligado cumplimiento en centros de trabajo bajo el RD 485/1997 Anexo III, garantiza visibilidad en condiciones de oscuridad o fallo electrico.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |
CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Cuadrado · mm × mm
|
|
La flecha auxiliar PCI-193 es una señal de direccion complementaria disenada para guiar a los ocupantes hacia salidas de emergencia, extintores, bocas de incendio equipadas (BIE) y demas equipos de proteccion contra incendios (PCI). Su sustrato fotoluminiscente homologado segun UNE 23035 absorbe luz ambiental y la emite durante al menos 10 minutos tras un corte de suministro electrico, cubriendo el tiempo critico de evacuacion. El simbolo grafico cumple la UNE-EN ISO 7010:2020, norma armonizada de obligado uso en la Union Europea, mientras que su instalacion en lugares de trabajo queda regulada por el RD 485/1997, Anexo III, que exige senalizacion visible, duradera y correctamente ubicada. Este tipo de flecha directriz resulta especialmente util en pasillos, recodos, plantas de sotano y cualquier recorrido donde la linea de vision directa a la salida quede interrumpida, asegurando un flujo de evacuacion ordenado y reduciendo el riesgo de desorientacion.
La falta de señalización obligatoria en centros de trabajo constituye infracción grave del artículo 12.16 de la LISOS, con sanciones de 2.046 a 40.985 € según gravedad y reincidencia. En caso de accidente con consecuencias, eleva responsabilidad civil y penal del empresario.
El codigo PCI-193 identifica una flecha auxiliar fotoluminiscente de uso en sistemas de señalizacion contra incendios y evacuacion. Su funcion es complementar senales principales (salida de emergencia, extintor, BIE) indicando la direccion exacta hacia el equipo o la via de escape mas proxima. Al ser fotoluminiscente segun UNE 23035, permanece visible tras un corte electrico, cubriendo el tiempo critico de evacuacion exigido por el RD 485/1997 Anexo III.
Las señales fotoluminiscentes de proteccion contra incendios deben cumplir simultaneamente tres marcos normativos: UNE-EN ISO 7010:2020 (simbolos graficos de seguridad armonizados en la UE), UNE 23035 (niveles de luminancia y durabilidad del material fotoluminiscente) y el RD 485/1997, Anexo III (condiciones de instalacion y mantenimiento en centros de trabajo). El incumplimiento puede derivar en sancion grave bajo el articulo 12.16 de la LISOS.
Las flechas directrices son obligatorias siempre que la señal principal de PCI o de evacuacion no sea visible desde cualquier punto del recorrido. El RD 485/1997 Anexo III establece que la señalizacion debe garantizar identificacion rapida y sin ambiguedad. En la practica, se requieren en pasillos con giros, plantas de sotano, almacenes y cualquier espacio donde la vision directa al equipo quede obstaculizada. La periodicidad de revision queda sujeta al plan de emergencia del centro.
Una señal fotoluminiscente como la PCI-193 absorbe la luz del entorno y la reemite en oscuridad sin necesidad de alimentacion electrica, conforme a UNE 23035. Una señal con iluminacion propia (LED o fluorescente) requiere conexion a red o bateria de respaldo. La normativa española (RD 485/1997) admite ambas soluciones; la eleccion depende del nivel de riesgo, la disponibilidad de corriente de emergencia y el plan de mantenimiento del edificio.
La instalacion debe asegurar visibilidad directa desde cualquier punto del recorrido de evacuacion, a una altura que no obstaculice la salida pero sea perceptible con humo bajo (generalmente entre 2 y 2,5 m, o a nivel del suelo segun el plan de emergencia). El RD 485/1997 Anexo III obliga a verificar periodicamente el estado de las señales: limpieza de la superficie fotoluminiscente, ausencia de decoloracion y correcta fijacion. El material debe sustituirse si pierde eficacia luminica por debajo de los umbrales de UNE 23035.
