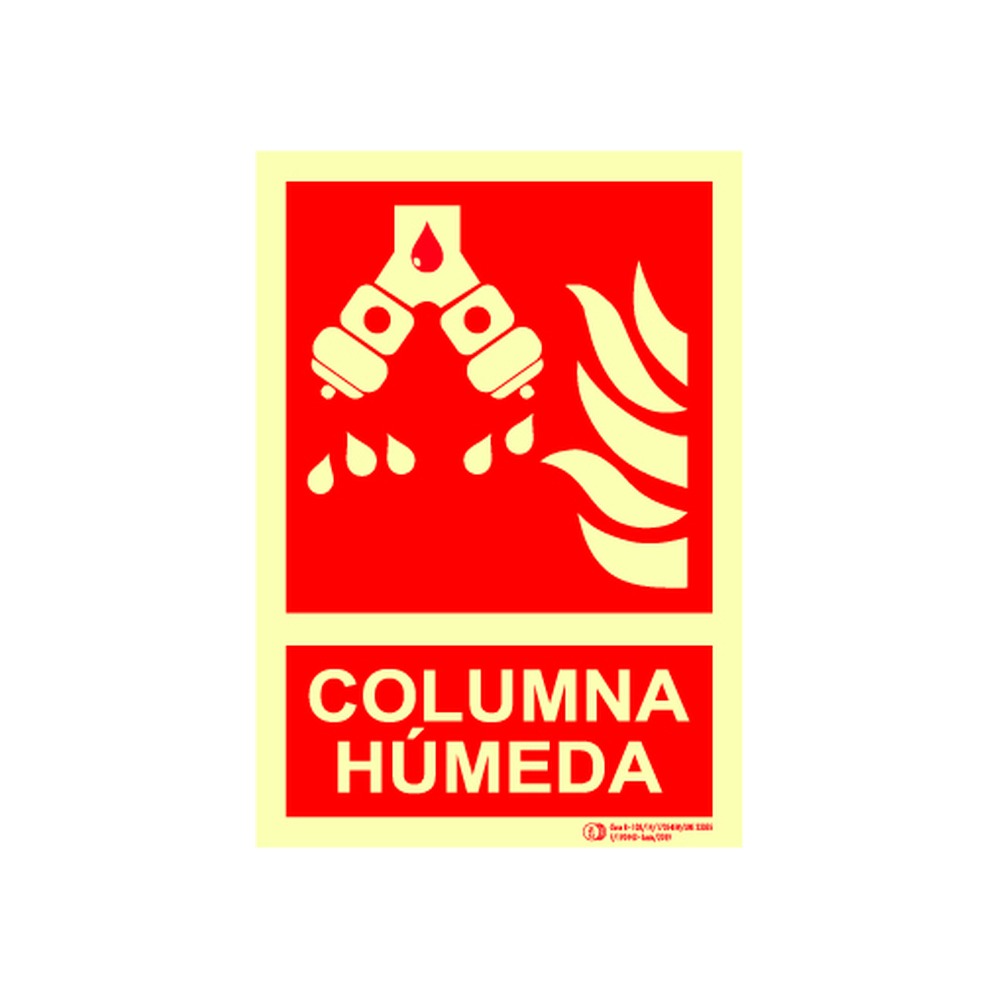

Señal luminiscente de columna húmeda fabricada en PVC fotoluminiscente o aluminio, con pictograma normalizado según UNE-EN ISO 7010 y prestaciones de emisión luminosa conformes a UNE 23035. Identifica con precisión la ubicación de este elemento de extinción de incendios, cumpliendo las obligaciones de señalización establecidas en el RD 485/1997 Anexo III.
|

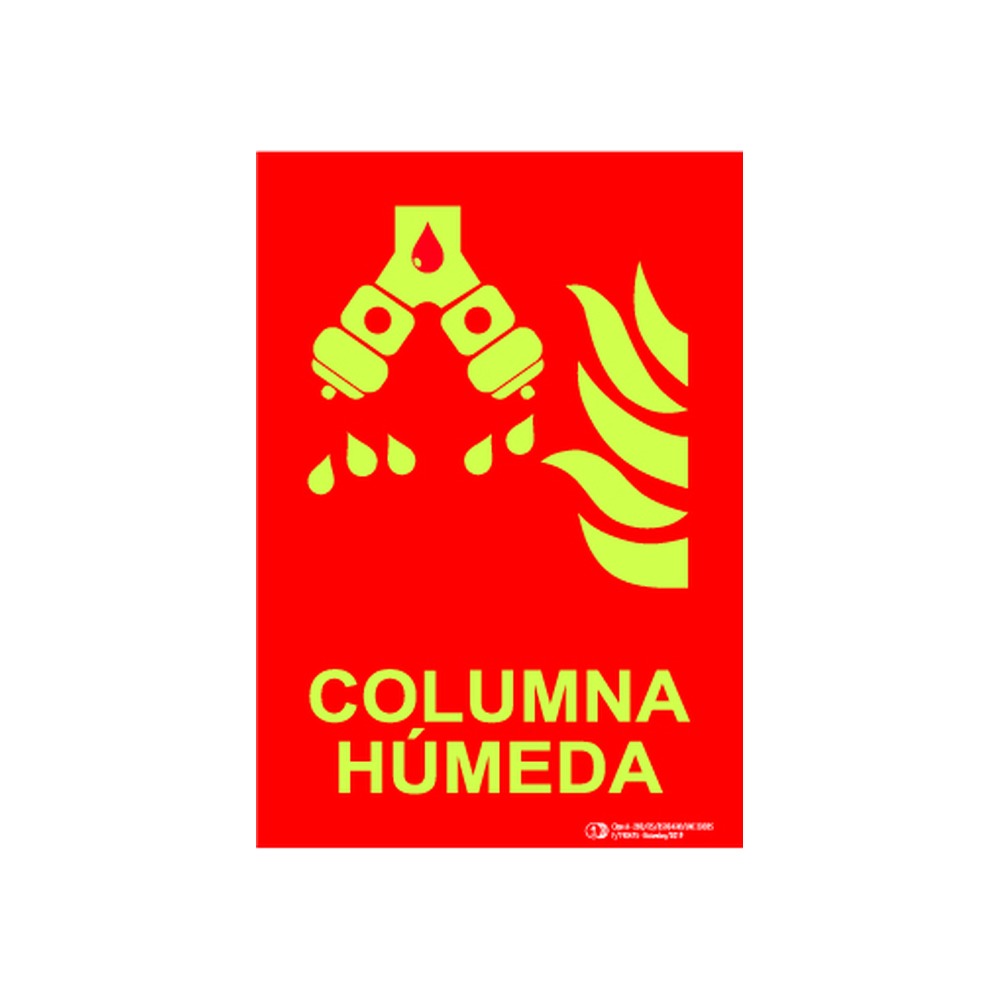

CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |

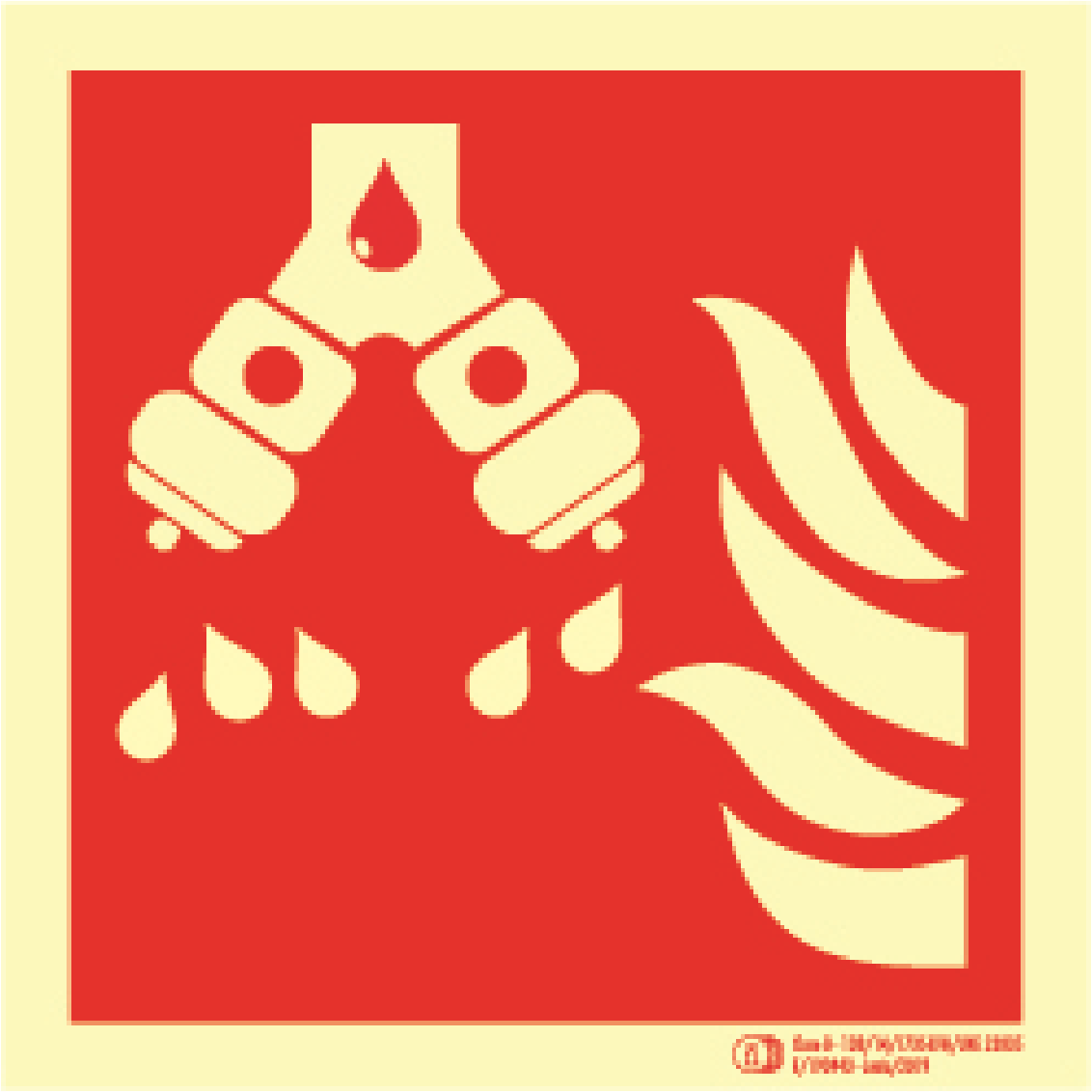

CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
|
Identifica la toma de una columna húmeda (instalación fija presurizada de incendios). UNE 23033-1:2019.
La falta de señalización obligatoria en centros de trabajo constituye infracción grave del artículo 12.16 de la LISOS, con sanciones de 2.046 a 40.985 € según gravedad y reincidencia. En caso de accidente con consecuencias, eleva responsabilidad civil y penal del empresario.
La señalización fotoluminiscente es aquella que absorbe energía luminosa del entorno y la reemite durante un periodo prolongado en ausencia de luz, permitiendo identificar salidas, equipos y elementos de seguridad cuando falla el alumbrado. En España se rige por la UNE 23035 (rendimiento de emisión y duración) y por la UNE-EN ISO 7010:2020 (pictogramas normalizados). El RD 485/1997 Anexo III obliga a su uso en centros de trabajo cuando exista riesgo de fallo de iluminación ordinaria.
Las señales se clasifican según cómo generan o aprovechan la luz: fotoluminiscentes (acumulan y reemiten luz ambiental, sin fuente propia), retroreflectantes (devuelven la luz incidente de una fuente externa), iluminadas externamente (backlit con foco exterior) y activas o luminosas (LED u otra fuente integrada). Para señalizar columnas húmedas en instalaciones de protección contra incendios, las soluciones fotoluminiscentes clase B de la norma UNE 23035 son las más habituales por su bajo mantenimiento y autonomía ante cortes eléctricos.
La columna húmeda es una tubería fija permanentemente presurizada con agua, lista para su uso inmediato; los equipos de intervención solo conectan la manguera a la toma. La columna seca, en cambio, es una tubería vacía que los bomberos cargan desde el exterior mediante su propio equipo de bombeo. Ambas requieren señalización conforme a UNE-EN ISO 7010 y RD 485/1997, pero sus pictogramas son distintos; de ahí la importancia de utilizar la señal específica de columna húmeda para evitar confusiones operativas.
El RD 485/1997 clasifica la señalización en centros de trabajo en cuatro categorías: señales en forma de panel (pictogramas normalizados como este cartel de columna húmeda), señales luminosas y acústicas, comunicaciones verbales y señales gestuales. Para equipos de lucha contra incendios, el Anexo III establece que deben emplearse señales en panel con los colores y pictogramas de UNE-EN ISO 7010, ubicadas de forma que sean visibles desde la distancia de uso prevista.

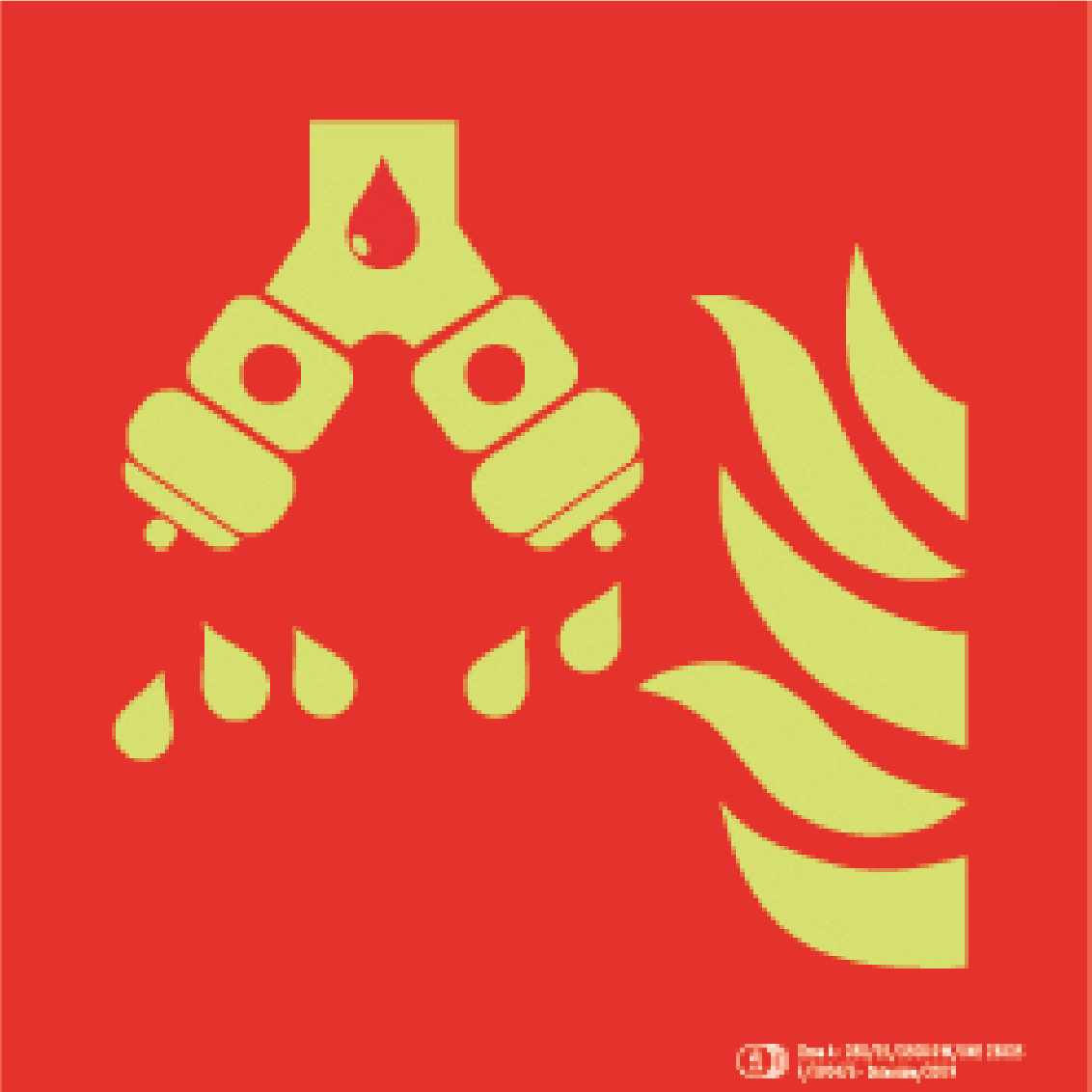

El cartel de columna húmeda fotoluminiscente se suministra habitualmente en formatos 210×300 mm y 420×420 mm, entre otros, fabricado en PVC rígido clase B (ligero, resistente a la humedad) o en aluminio (mayor durabilidad mecánica en entornos agresivos). Ambos materiales cumplen las propiedades de emisión de la UNE 23035 y llevan el pictograma F006 de UNE-EN ISO 7010:2020. La elección del formato depende de la distancia de visibilidad requerida según el RD 485/1997 Anexo III.
