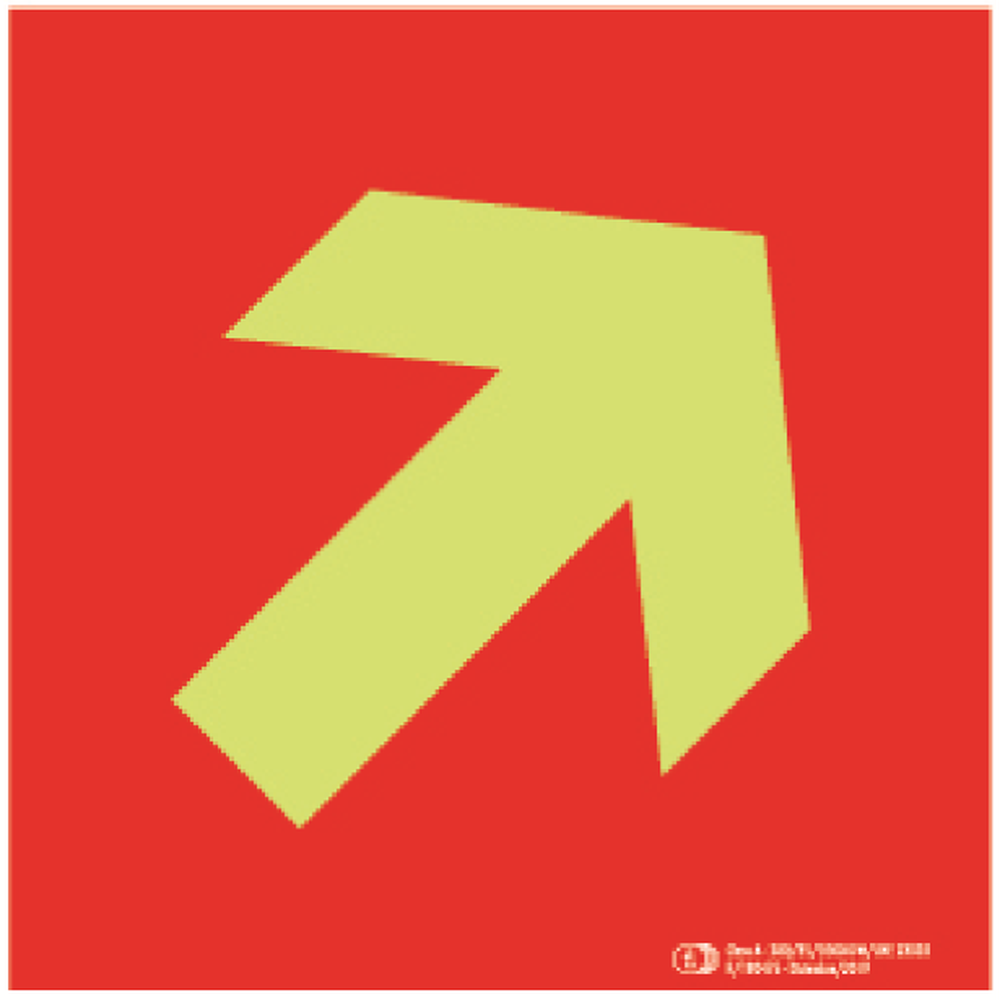

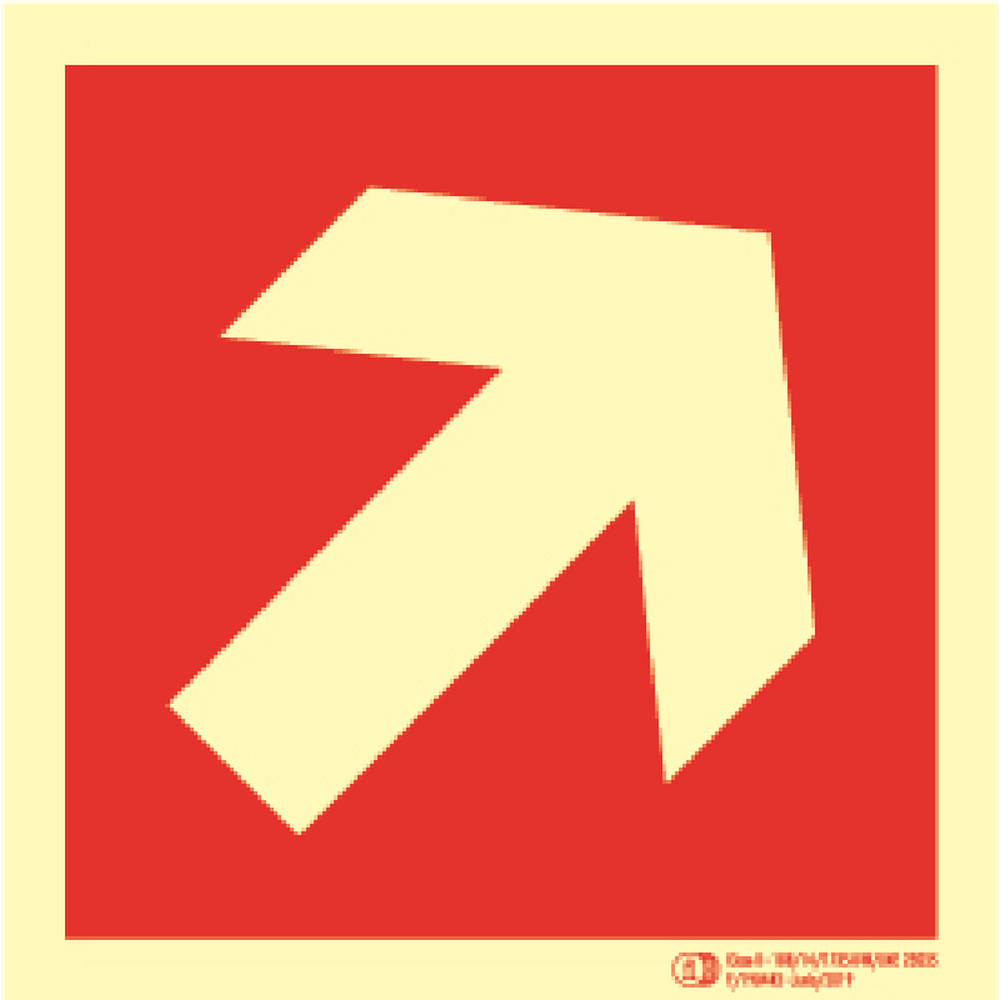

La señal luminiscente flecha auxiliar PCI-195 está fabricada en material fotoluminiscente de alta persistencia conforme a UNE 23035 y cumple el pictograma normalizado de la UNE-EN ISO 7010:2020. De uso obligatorio en itinerarios de evacuación y protección contra incendios según el RD 485/1997 Anexo III, garantiza visibilidad dirigida incluso en condiciones de fallo eléctrico o humo.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |
CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Cuadrado · mm × mm
|
|
En instalaciones donde la distribución de recorridos de evacuación no es lineal, una flecha auxiliar fotoluminiscente resulta imprescindible para complementar la señalización de salidas de emergencia. El modelo PCI-195 sigue el pictograma definido por la UNE-EN ISO 7010:2020 y cumple los requisitos de luminancia y persistencia de la UNE 23035, la norma española que regula las características fotoluminiscentes de las señales de evacuación. Su aplicación es obligatoria en centros de trabajo de acuerdo con el RD 485/1997, Anexo III, que exige señalizar de forma visible y duradera cualquier dirección de evacuación. El material fotoluminiscente absorbe la luz ambiental disponible y la emite gradualmente durante la oscuridad, manteniendo la señal legible sin necesidad de alimentación eléctrica, lo que la hace especialmente eficaz en cortes de suministro o en presencia de humo. Disponible en distintos formatos para instalación en pared, techo o poste, es compatible con el resto de la señalización de protección contra incendios (PCI) del catálogo Serior.
La falta de señalización obligatoria en centros de trabajo constituye infracción grave del artículo 12.16 de la LISOS, con sanciones de 2.046 a 40.985 € según gravedad y reincidencia. En caso de accidente con consecuencias, eleva responsabilidad civil y penal del empresario.
La normativa principal es el RD 485/1997, Anexo III, que obliga a señalizar los recorridos de evacuación en centros de trabajo con señales visibles y duraderas. El pictograma de la flecha debe ajustarse a la UNE-EN ISO 7010:2020 y las propiedades fotoluminiscentes del material han de cumplir la UNE 23035. En edificios de pública concurrencia también aplica el Código Técnico de la Edificación (CTE DB-SI).
La flecha auxiliar PCI-195 indica la dirección correcta de evacuación en puntos donde la señal de salida de emergencia principal no es visible directamente, como giros de pasillo, zonas de almacén o accesos secundarios. Complementa al resto de señales de emergencia garantizando un itinerario continuo y sin ambigüedades hasta la salida, requisito exigido por el RD 485/1997.
Una señal fotoluminiscente como la PCI-195 absorbe energía lumínica ambiental y la reemite en la oscuridad sin consumo eléctrico, cumpliendo la UNE 23035. Una señal con luz propia (LED o fluorescente) requiere alimentación continua o batería. La UNE-EN ISO 7010:2020 admite ambas soluciones; la elección depende del nivel de riesgo del local y de los requisitos del plan de emergencia del centro.
Según la UNE 23035, los materiales fotoluminiscentes homologados deben mantener una luminancia mínima de 0,3 mcd/m² durante al menos 60 minutos tras cesar la iluminación. En la práctica, con una carga lumínica adecuada previa al corte, la señal PCI-195 puede permanecer visible durante varias horas, aunque la normativa solo exige ese umbral mínimo garantizado.
El RD 485/1997, Anexo III indica que las señales deben colocarse a una altura y posición que permitan su percepción desde cualquier punto de la zona protegida. Como referencia técnica habitual, se recomienda instalar las flechas a una altura de entre 2 y 2,5 m y separadas un máximo de 20 m entre sí en corredores rectos, adaptando la distancia a la opacidad del humo prevista en el plan de emergencia del edificio.
