Interruptor magnetotérmico tripolar de 50 A con curva de disparo tipo C para instalaciones trifásicas. Tensión nominal 415 V, capacidad de corte 6000 A, grado de protección IP20. Montaje en carril DIN de 35 mm conforme a EN 60175. Cumple norma IEC/EN 60898-1. Sección de conexión hasta 25 mm². Dimensiones: 53,4 × 81,4 × 79,0 mm.

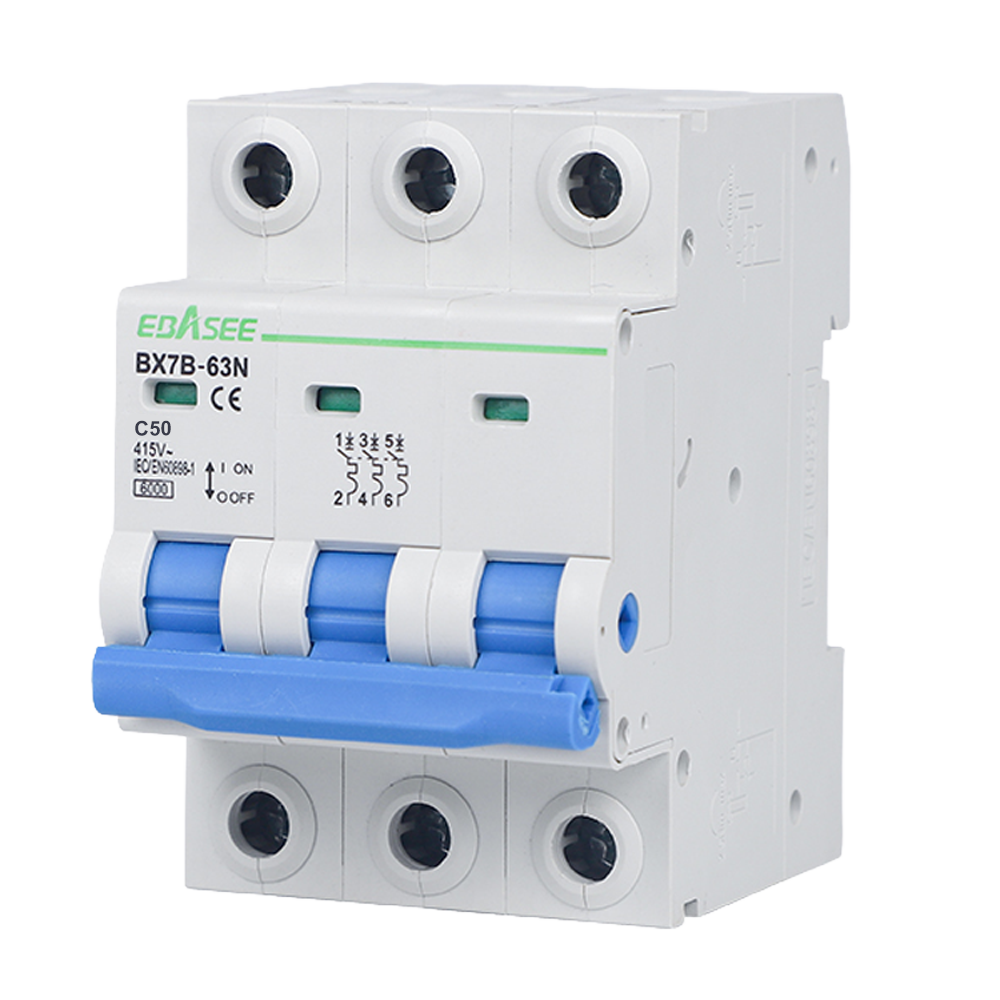

El BX7B-63N-50A-3P es un interruptor magnetotérmico de 3 polos diseñado para la protección de instalaciones eléctricas trifásicas frente a sobrecargas y cortocircuitos. Con una corriente nominal de 50 A y curva de disparo tipo C, resulta idóneo para cargas con picos de arranque moderados-altos. Cumple la norma IEC/EN 60898-1 y se instala en carril DIN de 35 mm.
La tensión nominal de trabajo es de 415 V con una tensión de aislamiento de 500 V y una tensión pico soportada de 6000 V. La capacidad de corte nominal asciende a 6000 A, lo que lo hace apto para cuadros de distribución industrial y terciario. La frecuencia de trabajo admitida es de 50/60 Hz. La curva tipo C ofrece un umbral de disparo magnético entre 5 y 10 veces la corriente nominal, adecuada para motores pequeños, transformadores y cargas inductivas de arranque moderado. El grado de polución admitido es 2.
El dispositivo se monta sobre carril DIN de 35 mm conforme a EN 60175. Admite conexión tanto en el borne superior como en el inferior, con terminal tipo cable o barra colectora (pin-type busbar). La sección máxima de conexión es de 25 mm² (AWG 18/3) en ambos extremos, con un par de apriete de 2 Nm. Para la corriente nominal de 32-50 A se recomienda una sección de conductor de 10 mm². Las dimensiones del aparato son 53,4 mm de ancho × 81,4 mm de alto × 79,0 mm de fondo.
| Corriente nominal | 50 A |
|---|---|
| Número de polos | 3P (Trifásico) |
| Tipo de curva | C |
| Tensión nominal | 415 V |
| Tensión de aislamiento | 500 V |
| Tensión pico | 6000 V |
| Capacidad de corte nominal | 6000 A |
| Frecuencia nominal | 50/60 Hz |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) |
| Conexión | Superior / inferior |
| Sección de conexión superior | 25 mm² AWG 18/3 |
| Sección de conexión inferior | 25 mm² AWG 18/3 |
| Sección de conductor recomendada | 10 mm² (32-50 A) |
| Par de apriete | 2 Nm |
| Grado de protección | IP20 |
| Grado de polución | 2 |
| Vida eléctrica | 6000 operaciones |
| Vida mecánica | 20 000 ciclos |
| Temperatura de referencia | 30 °C |
| Temperatura de operación | -5 — 40 °C |
| Temperatura de almacenamiento | -25 — 70 °C |
| Dimensiones (An × Al × Fo) | 53,4 × 81,4 × 79,0 mm |
| Norma | IEC/EN 60898-1 |
