El Bosch FLM-420-RLE-S es un módulo analógico LSN para el control y activación supervisados de sistemas de extinción. Dispone de dos líneas de retroalimentación independientes, un relé de bajo voltaje, aisladores de cortocircuitos integrados y configuración de dirección mediante interruptores giratorios. Compatible con centrales FPA-5000 y FPA-1200. Cumple con EN 54-17 y EN 54-18.
El Bosch FLM-420-RLE-S es un módulo analógico diseñado para el control y activación supervisados de sistemas de extinción conectados a la red de seguridad local (LSN). Integra un relé de bajo voltaje, dos líneas de retroalimentación independientes y aisladores de cortocircuitos, todo ello en un formato compacto con montaje en carril DIN o en superficie.
Este módulo requiere alimentación a través de la línea LSN. Consulte la compatibilidad de software con su central antes de la instalación.
El FLM-420-RLE-S incorpora un relé de bajo voltaje que permite conectar un sistema de extinción a una central de incendios LSN. Las dos líneas de retroalimentación envían señal a la central en caso de avería o activación del sistema, indicadas mediante LED amarillo y rojo respectivamente.
Compatible con la tecnología LSN improved, el módulo admite estructuras de red flexibles con derivaciones en T sin elementos adicionales, hasta 254 elementos LSN improved por lazo o ramal, y posibilidad de uso de cables sin protección. Es también compatible con versiones anteriores de paneles LSN clásicos.
Los aisladores integrados garantizan la continuidad del funcionamiento ante un cortocircuito o interrupción de línea en el lazo LSN, conforme a EN 54-17. El módulo envía automáticamente un mensaje de avería a la central de incendios.
Mediante tres interruptores giratorios, el instalador puede seleccionar el modo LSN clásico o LSN improved, así como el direccionamiento automático o manual. La dirección 000 activa el modo LSN improved con direccionamiento automático; las direcciones 001-254 corresponden a direccionamiento manual en modo LSN improved.

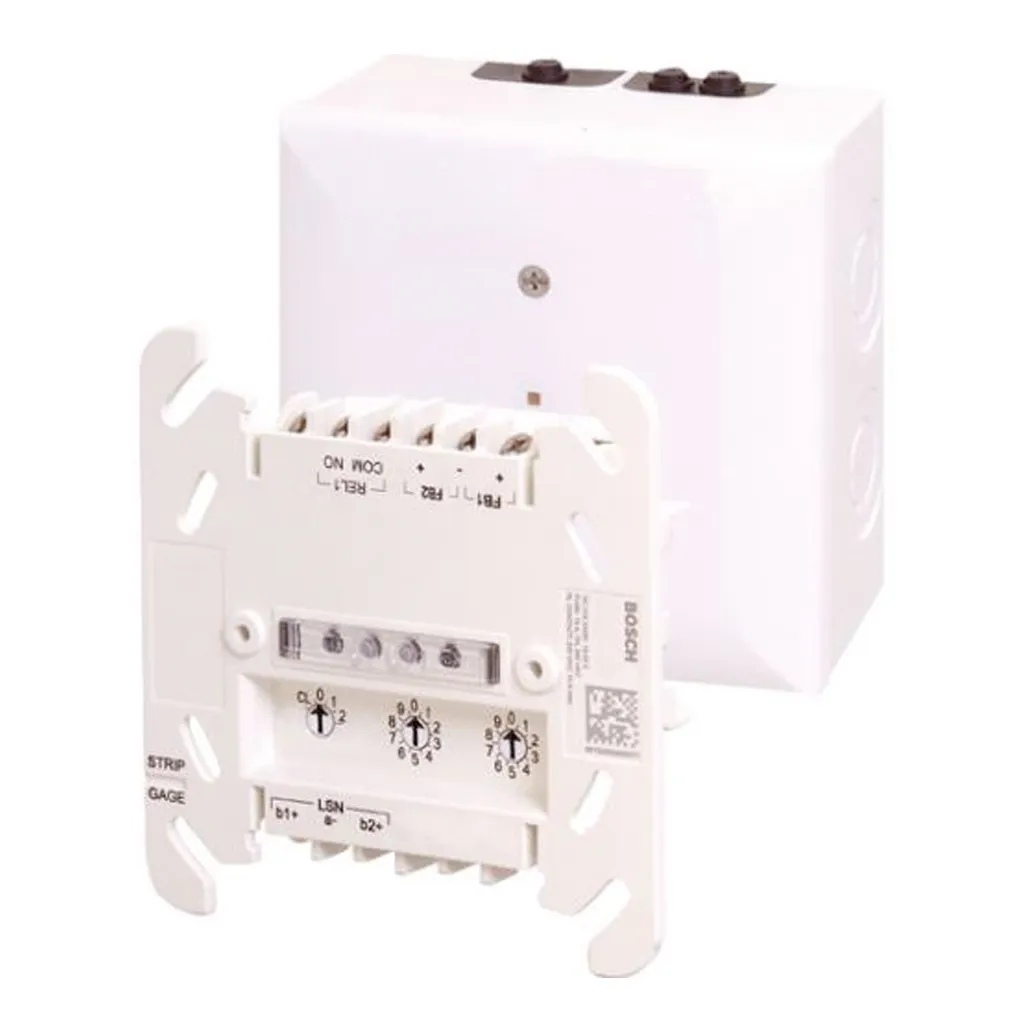

El módulo puede instalarse en superficie con la carcasa suministrada (blanco, RAL 9003) o en carril DIN sin carcasa utilizando el adaptador incluido. El paquete incluye el módulo interfaz, la carcasa para montaje en superficie, el adaptador de carril DIN y las resistencias integradas (2 × 3,3 kΩ y 2 × 680 Ω).
| Tensión de entrada | 15 – 33 V CC |
|---|---|
| Consumo de corriente máximo | 7,9 mA |
| Resistencia en reposo/inicialización | 3,3 kΩ |
| Resistencia durante alarma | 680 Ω |
| Tensión de supervisión máxima | 6 V |
| Corriente de supervisión máxima | 1,5 mA (cortocircuito de línea) |
| Indicadores | 2 LED (1 amarillo, 1 rojo) |
| Configuración de dirección | 3 interruptores giratorios |
| Conexión | 8 bornes |
| Dimensiones con carcasa | 126 × 126 × 71 mm |
| Dimensiones sin carcasa (con adaptador DIN) | 110 × 110 × 48 mm |
| Peso con carcasa | 390 g |
| Peso sin carcasa | 150 g |
| Material módulo interfaz | PPO (Noryl) |
| Material carcasa | Mezcla ABS/PC |
| Color módulo interfaz | Gris claro, similar a RAL 9002 |
| Color carcasa | Blanco, RAL 9003 |
| Clase de equipo | Clase III según IEC 60950 |
| Normativas | EN 54-17:2005, EN 54-18:2005, VdS 2496 |
El FLM-420-RLE-S está indicado para la supervisión y activación de sistemas de extinción conectados a redes LSN en edificios con centrales Bosch FPA-5000, FPA-1200 o paneles LSN clásicos compatibles. Resulta especialmente adecuado en instalaciones que requieran supervisión de periféricos mediante entradas independientes y aislamiento de fallos de línea conforme a normativa EN 54.
