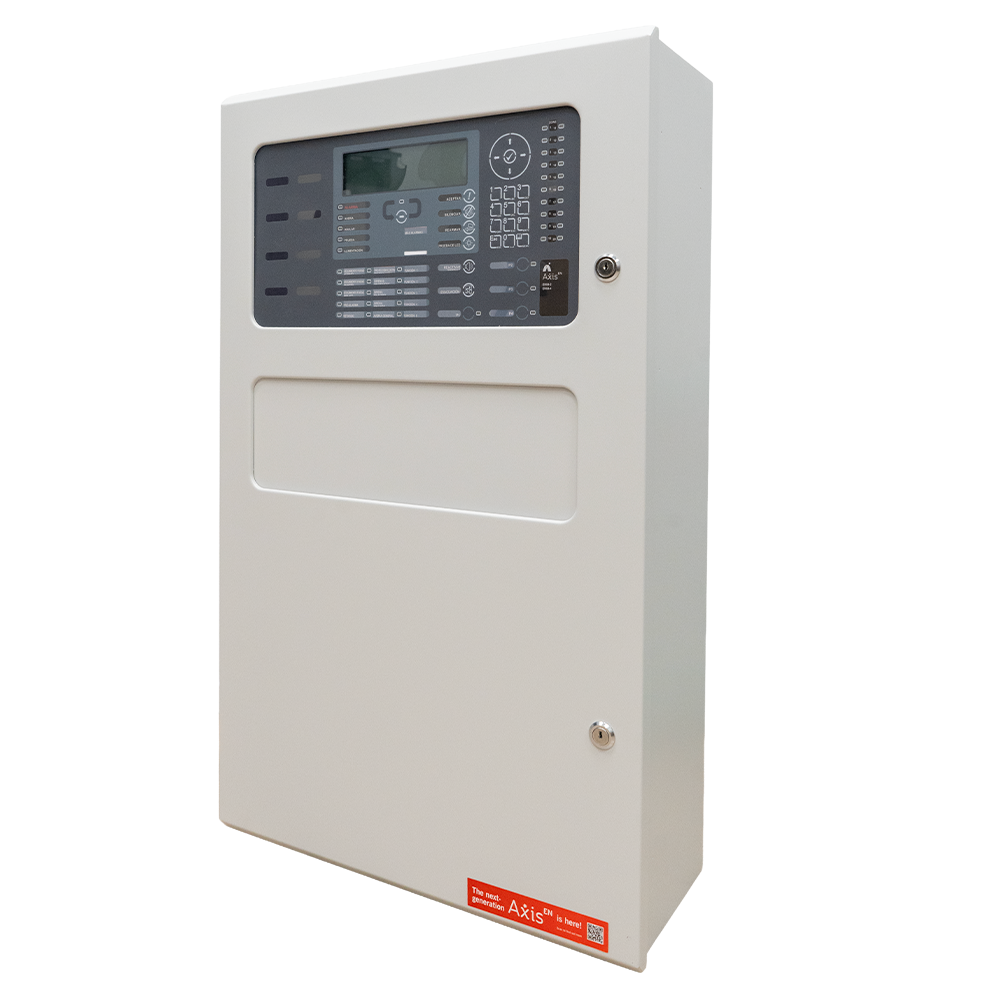

Central analógica direccionable de protección contra incendios con 4 lazos de alta potencia (2 preinstalados + 2 adicionales), ampliable a 8. Hasta 240 dispositivos por lazo en protocolo Argus Vega. Pantalla LCD retroiluminada de 240×64, procesadores duales basados en flash, certificados EN54-2, EN54-4 y EN54-13. Compatible con Argus Vega, Apollo XP95/Discovery, Hochiki ESP y Nittan Evolution. Caja de acero IP30 RAL7035, 750×450×190 mm.
El ADV-AXIS-5804-ES es una central analógica direccionable de protección contra incendios de la gama Axis EN de Advanced. Parte con 4 lazos de alta potencia —2 preinstalados y 2 adicionales— y se amplía físicamente hasta 8 lazos, ofreciendo la máxima capacidad de control en un solo cuadro dentro del catálogo Axis EN. Está optimizada para el mercado español con interfaz en castellano y cumplimiento del RIPCI.
No existe ficha técnica PDF del fabricante disponible para este producto; todos los datos proceden de la especificación oficial publicada por el distribuidor autorizado.
La central incorpora 2 lazos de protocolo propio Argus Vega preinstalados, capaces de direccionar hasta 240 dispositivos por lazo, y 2 lazos adicionales compatibles con los protocolos Apollo XP95/Discovery, Hochiki ESP y Nittan Evolution. La capacidad por lazo en estos últimos protocolos depende de las especificaciones propias de cada uno. La arquitectura de red Ad-Net peer-to-peer permite gestionar hasta 2000 zonas (200 por panel), con soporte de tarjeta de red opcional ADV-MXP-503 (estándar) o ADV-MXP-509 (tolerante a fallos).
El núcleo del equipo se basa en procesadores duales basados en flash con reloj en tiempo real, diagnóstico integrado, lenguajes programables y conjuntos de caracteres configurables. El búfer de eventos es doble: 2×5000 registros para eventos y diagnóstico, más 500 entradas exclusivas para incendios. La programación puede realizarse desde el teclado alfanumérico y la pantalla LCD incorporados, o mediante PC con software de Windows a través de los puertos USB Tipo B o RS232 en placa.
La pantalla LCD retroiluminada en blanco de 240×64 píxeles permite personalizar el logotipo y la presentación de información. El panel de indicadores LED incluye 22 LED rojos (1 de fuego, 1 de más alarmas, 20 de zona programable), 1 LED verde de alimentación, 13 LED ámbar y 12 LED bicolor para fallo y estado del sistema. Los controles comprenden teclado alfanumérico con funciones de navegación, Reseteo, Silenciar buzzer, Silenciar sirenas, Resonar, Evacuación y 4 pulsadores programables, además de 16 entradas libres de tensión para interruptores de llave.
En placa se dispone de 8 salidas de sirena de 1 A programables, 4 salidas de relé de 1 A / 30 V CA/CC programables (ampliables a 8) y 2 entradas supervisadas programables. La salida auxiliar es de 24 V / 500 mA. La corriente total disponible es de 2×5 A máximo, compartida entre corriente de lazo, salidas de sirena y alimentación auxiliar. Cada lazo admite hasta 500 mA. La alimentación principal opera entre 200 y 240 V CA a 47-63 Hz (tolerancia +10 %/-15 %), con consumo máximo de 1,4 A, y el cargador de baterías aporta 2×2 A con compensación de temperatura.
La central incluye 2 interfaces serie en placa (RS232) para conexión a PC, módem, módulo IP o impresora portátil, y 2 puertos USB Tipo B para PC. La impresora opcional se instala en placa y está disponible solo en las cajas M, L y D. La tarjeta de red opcional (ADV-MXP-503 o ADV-MXP-509) habilita la red Ad-Net para la gestión centralizada de múltiples paneles.
El chasis es de acero con protección IP30 y acabado RAL7035, con dimensiones de 750×450×190 mm en formato distribuido por defecto. Dispone de 30 entradas de cable de 20 mm en la parte superior, 6 en la trasera, 3 en la parte inferior y 2 doble knockout trasero. Las opciones de metalistería incluyen bisel de empotrar, caja para batería, cajas para utilidades especiales, cajas de terminación y perfil de montaje en rack. La capacidad de baterías en formato estándar es de 2×12 V entre 4 Ah y 18 Ah; en formato grande (bajo pedido), de 2×12 V entre 4 Ah y 45 Ah.
| Tecnología de base | Procesadores duales basados en flash con reloj en tiempo real, diagnóstico, lenguajes programables y conjuntos de caracteres |
|---|---|
| Display | LCD retroiluminado blanco 240×64 |
| Indicadores LED | 22 rojos (1 fuego, 1 más alarmas, 20 zona programable), 1 verde (alimentación), 13 ámbar, 12 bicolor (fallo y sistema) |
| Controles | Teclado alfanumérico, Reseteo, Silenciar buzzer, Silenciar sirenas, Resonar, Evacuación, 4 pulsadores programables |
| Protocolos | Argus Vega (preinstalado), Apollo XP95/Discovery, Hochiki ESP, Nittan Evolution |
| Número de zonas | 2000 (200 por panel) |
| Número de lazos | 4 ampliable a 8 |
| Dispositivos por lazo | 240 en Argus Vega; según protocolo en los demás |
| Corriente de lazo | 500 mA |
| Salidas de sirena en placa | 8×1 A programable |
| Salidas de relé en placa | 4×1 A 30 V CA/CC programable (ampliable a 8) |
| Entradas supervisadas en placa | 2 entradas supervisadas programables |
| Salida auxiliar | 24 V / 500 mA |
| Entradas de interruptor de llave | 16 entradas libres de tensión |
| Corriente de salida total | 2×5 A máx. (lazo + sirenas + auxiliar) |
| Alimentación principal | 200-240 V CA, 47-63 Hz, +10 %/-15 %, 1,4 A máx. |
| Corriente del cargador | 2×2 A con compensación de temperatura |
| Interfaz serie | 2×RS232 en placa (PC, módem, IP, impresora portátil) |
| Interfaz USB | 2×USB Tipo B para PC |
| Programación | Teclado y LCD incorporados o PC con software Windows |
| Búfer de eventos | 2×5000 eventos y diagnóstico + 500 incendios |
| Redes | Tarjeta de red opcional ADV-MXP-503 (estándar) o ADV-MXP-509 (tolerante a fallos) |
| Impresora opcional | En placa (solo cajas M, L, D) |
| Caja / Color | Acero IP30 / RAL7035 |
| Opciones de metalistería | Bisel de empotrar, caja para batería, cajas para utilidades especiales, cajas de terminación, perfil de montaje en rack |
| Dimensiones (Al×An×P) | 750×450×190 mm (formato distribuido por defecto) |
| Entradas de cable (knockouts 20 mm) | 30 arriba, 6 trasera, 3 abajo, 2 doble knockout trasero |
| Capacidad de baterías (mín.-máx.) | Estándar: 2×12 V 4 Ah – 2×12 V 18 Ah / Grande: 2×12 V 4 Ah – 2×12 V 45 Ah (bajo pedido) |
| Certificaciones | EN54-2, EN54-4, EN54-13 |
