Central analógica direccionable de incendios Jade Bird Draco JBE-P2L1 con 1 lazo (200 dispositivos), ampliable hasta 8 lazos y 1.600 direcciones. Certificada EN 54-2 y EN 54-4, pantalla LCD color de 7 pulgadas e interfaz web en la nube.
100 disponibles
La central de detección y alarma de incendios Jade Bird Draco JBE-P2L1 es una solución analógica direccionable certificada conforme a EN 54-2 y EN 54-4, diseñada para espacios de pequeño y mediano tamaño tanto en obra nueva como en modernización de instalaciones existentes. La versión JBE-P2L1-1LE parte de 1 lazo con 200 dispositivos y es ampliable progresivamente hasta 8 lazos y 1.600 direcciones mediante tarjetas de expansión opcionales.
La ampliación de lazos requiere tarjetas y cajas de expansión compatibles (JBE-P2L1-EXLP, JBE-P2L2-2LP, JBE-EXP). Consulte la documentación técnica oficial para verificar la compatibilidad de los accesorios y el dimensionado de baterías según la instalación.
La central JBE-P2L1 ha sido desarrollada según la normativa europea EN 54, posicionándose como la primera solución bajo estándares Jade Bird Fire certificada en Europa. En su configuración base de 1 lazo admite hasta 200 dispositivos direccionables con topología de lazo seleccionable por el usuario: Clase A (anillo) para máxima supervisión o Clase B (estrella) según las necesidades del proyecto. El sistema soporta hasta 400 zonas de detección y 400 grupos de salida en su configuración máxima.

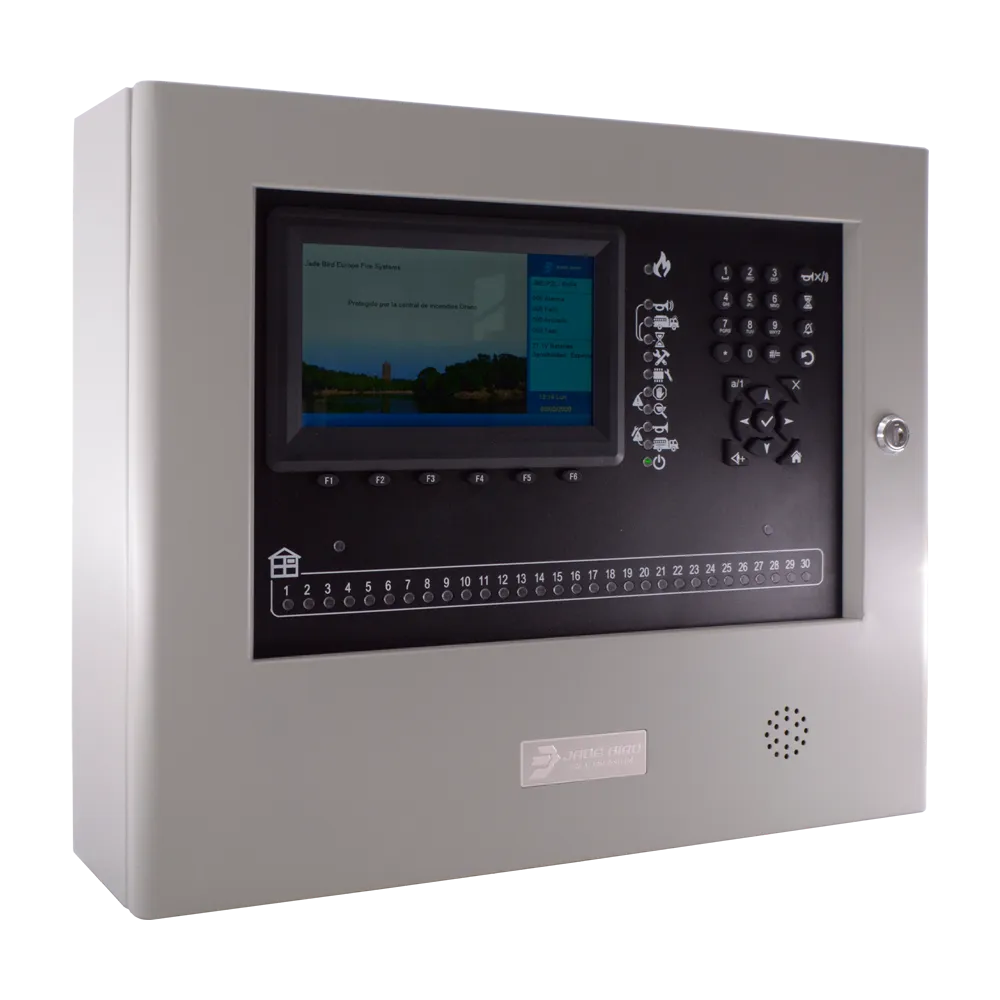

La central incorpora una pantalla LCD color de 7 pulgadas con resolución de 800 × 480 píxeles y pantalla de inicio personalizable por el usuario. El panel frontal dispone de 6 teclas de función auxiliar, 4 teclas de control, un teclado alfanumérico de 12 teclas, 11 indicadores LED de alertas y 30 indicadores LED de zonas. La programación completa puede realizarse desde el panel sin necesidad de herramientas externas, desde cualquier dispositivo a través de la plataforma en la nube Jade Bird Cloud, o mediante puerto USB para cargar y descargar configuraciones.
La central opera con tensión de red CA 230 V (rango 196–253 V), fusible de red de 2,5 A de acción lenta y potencia máxima de 2,5 A. Proporciona una corriente DC sostenida máxima de 4 A y de 5,5 A en estado de alarma. El armario principal aloja dos baterías selladas de plomo (Yuasa NP7-12LFR o NP12-12FR); con la caja opcional de baterías se pueden instalar baterías Yuasa NP17-12IFR de mayor capacidad. La compensación de carga flotante es de −36 mV/°C.
Las dos salidas DC de 24 V cc (2 × 2 A) alimentan dispositivos de campo externos. Las salidas de relé de alarma y fallo son de contacto limpio normalmente abierto con capacidad de 2 A a 30 V cc. La distancia máxima de lazo es de 2.000 m con cable recomendado de par trenzado no apantallado de 2 × 1,5 mm². Mediante la tarjeta JBE-P2L2-IO se añaden 2 entradas y 4 salidas supervisadas adicionales; con la tarjeta JBE-P2L2-NET se conecta la central a una red dedicada de paneles.
El armario metálico con puerta frontal con llave mide 440 × 370 × 126 mm y pesa 4 kg sin baterías (12 kg con baterías de 12 Ah). Están disponibles una caja para impresora (440 × 120 × 126 mm, 1 kg) y una caja de baterías (440 × 250 × 126 mm) para ampliar la autonomía, así como una caja de expansión exterior (440 × 250 × 126 mm) para alojar las tarjetas de expansión de lazos adicionales.
| Número de lazos (base / máximo) | 1 / hasta 8 |
|---|---|
| Dispositivos por lazo | 200 |
| Topología de lazo | Clase A (anillo) o Clase B (estrella) |
| Zonas de detección máximas | 400 |
| Grupos de salida máximos | 400 |
| Pantalla | LCD color 7 pulgadas, 800 × 480 px |
| Indicadores LED de alerta / zona | 11 / 30 |
| Tensión de red | CA 230 V (196–253 V) |
| Fusible de red | 2,5 A acción lenta |
| Corriente DC sostenida máxima | 4 A |
| Corriente DC máxima en alarma | 5,5 A |
| Salidas DC para dispositivos de campo | 2 × 2 A a 24 V cc |
| Salidas de relé (alarma y fallo) | Contacto limpio NA, 2 A a 30 V cc |
| Corriente disponible por lazo | 500 mA |
| Tensión de lazo | Protocolo pulsado JBE (20–30 Vpp) |
| Distancia máxima de lazo | 2.000 m |
| Cable recomendado | Par trenzado no apantallado 2 × 1,5 mm² |
| Compensación carga flotante | −36 mV/°C |
| Resistencia interna batería | Máx. 1 Ω |
| Dimensiones armario principal (An×Al×Pr) | 440 × 370 × 126 mm |
| Peso sin baterías | 4 kg |
| Peso con baterías de 12 Ah | 12 kg |
| Normativa | EN 54-2 y EN 54-4 |
| Declaración de prestaciones (DoP) | DoP-0370-CPR-3813-1 |
La central Jade Bird Draco JBE-P2L1-1LE es idónea para instalaciones de detección y alarma de incendios en edificios de oficinas, hoteles, centros educativos, instalaciones sanitarias y comerciales de tamaño pequeño o mediano, así como en proyectos de modernización de sistemas existentes. Su capacidad de ampliación progresiva hasta 8 lazos la hace adecuada también para proyectos en fase de crecimiento donde se prevea una expansión futura de la instalación.
