Central convencional de detección de incendios DMTech FP9000L-4 con 4 zonas independientes, certificada EN 54-2 y EN 54-4. Hasta 32 detectores por zona, alimentación redundante con baterías y comunicación RS485.
100 disponibles

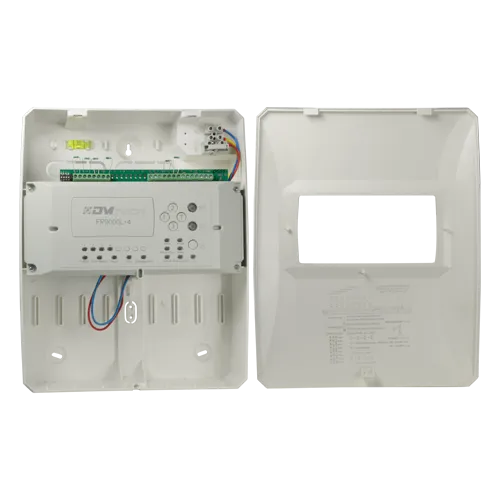

La DMTech FP9000L-4 es una central de detección de incendios convencional de 4 zonas independientes, certificada según las normas europeas EN 54-2 y EN 54-4. Diseñada para instalaciones de tamaño medio, combina sencillez de instalación con fiabilidad contrastada, alimentación redundante y capacidad de ampliación mediante módulos de relé.
Esta central requiere instalación y puesta en marcha por personal técnico cualificado conforme a la normativa de protección contra incendios vigente. Para la ampliación de salidas de relé, utilice exclusivamente el módulo DMTech M9000R compatible.
La FP9000L-4 gestiona 4 zonas de detección con línea bifilar (biconductor). Cada zona soporta hasta 32 detectores convencionales y tiene una resistencia máxima de bucle de 100 Ω. El panel emplea umbrales de corriente para diferenciar los estados: interrupción (hasta 4 mA), modo de vigilancia (4–16 mA), alarma de incendio (17–70 mA) y cortocircuito (más de 70 mA). Antes de entrar en modo alarma, el sistema realiza 2 verificaciones para reducir falsas alarmas.

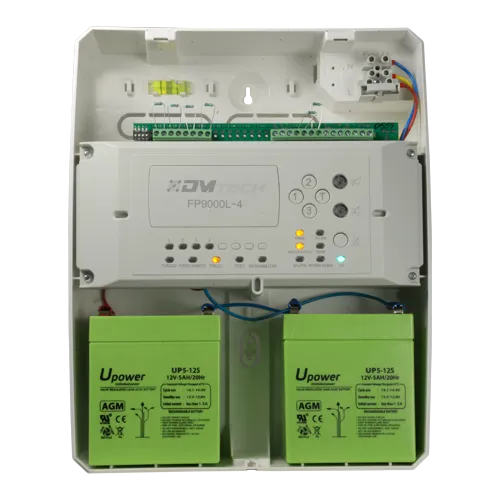

La central se alimenta de la red eléctrica en el rango de 187 a 252 V AC a 50/60 Hz, con una potencia máxima de 38 W. El respaldo de baterías se realiza mediante 2 baterías de plomo-gel de 12 V DC (capacidad seleccionable: 1,3 Ah, 4,5 Ah o 5 Ah). La tensión de carga es de 27,6 V DC con compensación de temperatura. En configuración de 4 zonas, el consumo en reposo es inferior a 50 mA a 24 V DC, lo que permite una autonomía de 90 horas con baterías de 12 V/5 Ah en caso de corte de red.
La FP9000L-4 incorpora 1 relé independiente de alarma de incendio de tipo conmutado (NC/NO) con capacidad de 3 A/125 V AC y 3 A/30 V DC, y 2 salidas de relé controlables de tipo potencial (19–28 V DC / 0,5 A). Para señalización de avería, dispone de 1 relé independiente de fallo libre de potencial (NC/NO, 3 A/125 V AC – 3 A/30 V DC). La activación de las salidas puede retardarse entre 0 y 7 minutos mediante interruptores DIP. La corriente máxima total para alimentación de dispositivos externos es de 1 A.
Toda la información de estado se ofrece mediante indicadores LED: POWER (verde fijo), FIRE (rojo intermitente o fijo), FAULT (amarillo intermitente), POWER FAULT, TEST, DISABLE, EARTH, DEL OUTS, BUZZER SILENCE y SOUND SILENCE, entre otros. Cada zona dispone de su propio indicador individual de alarma (rojo) y fallo (amarillo). Los botones de operación incluyen RESET, SOUND SILENCE y BUZZER SILENCE, con niveles de acceso diferenciados para operaciones de mantenimiento y operación.
La central incorpora una interfaz RS485 para comunicación con dispositivos externos y trabajo en red. De forma opcional, admite comunicación GPRS para telegestión y supervisión remota. La capacidad de salidas de relé puede ampliarse añadiendo el módulo DMTech M9000R (disponible en versiones de 2, 4, 6 u 8 relés libres de potencial NO, con capacidad 3 A/125 V AC – 3 A/30 V DC).
| Número de zonas | 4 |
|---|---|
| Detectores máx. por zona | 32 |
| Tipo de línea | Bifilar (biconductor) |
| Resistencia máxima de bucle | 100 Ω |
| Umbral de interrupción | Hasta 4 mA |
| Umbral de vigilancia | 4–16 mA |
| Umbral de alarma de incendio | 17–70 mA |
| Umbral de cortocircuito | Más de 70 mA |
| Verificaciones antes de alarma | 2 |
| Tensión de alimentación principal | (187–252) V AC / 50-60 Hz |
| Potencia máxima en red | 38 W |
| Número de baterías | 2 |
| Tipo de batería | Plomo-gel, 12 V DC |
| Capacidades de batería disponibles | 1,3 Ah / 4,5 Ah / 5 Ah |
| Tensión de carga de baterías | 27,6 V DC (compensada por temperatura) |
| Consumo en reposo (4 zonas) | Menos de 50 mA a 24 V DC |
| Autonomía con 12 V/5 Ah (4 zonas) | 90 horas |
| Salida relé alarma independiente | 1 × conmutado NC/NO — 3 A/125 V AC, 3 A/30 V DC |
| Salidas controlables de alarma | 2 × relé potencial — (19–28) V DC / 0,5 A |
| Salida relé fallo independiente | 1 × libre de potencial NC/NO — 3 A/125 V AC, 3 A/30 V DC |
| Retardo de salidas | 0–7 minutos (DIP switch) |
| Corriente máxima dispositivos externos | 1 A |
| Interfaz de comunicación | RS485 |
| Grado de protección | IP30 (EN 60529) |
| Dimensiones | 310 × 240 × 80 mm |
| Peso (sin baterías) | 1,25 kg |
| Certificación | EN 54-2:1997 (+A1:2006, AC:1999) / EN 54-4:1997 (+A1:2002, A2:2006, AC:1999) |
La central DMTech FP9000L-4 es adecuada para sistemas de detección y alarma de incendios convencionales en edificios de tamaño medio: oficinas, instalaciones industriales, almacenes, centros educativos y otros inmuebles donde se requieran 4 zonas de detección con supervisión continua, señalización local y capacidad de integración con sistemas de extinción u otros subsistemas de seguridad mediante salidas de relé.
