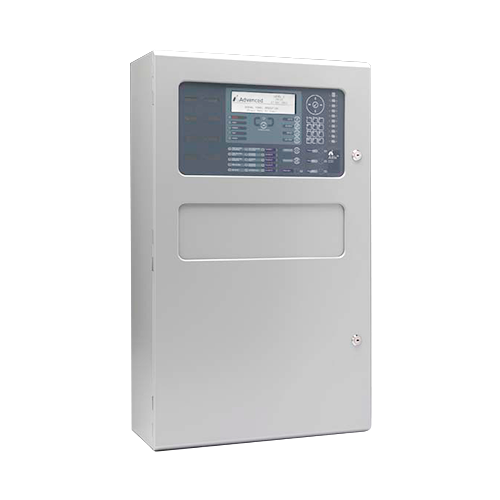

Central de alarma de incendios Advanced Axis EN ampliable de 2 a 8 lazos, con pantalla LCD gráfica, 8 circuitos de sirena integrados y red Ad-NeT peer-to-peer para hasta 2000 zonas.
100 disponibles
La central Advanced Axis EN es un panel de alarma de incendios analógico-direccionable completamente ampliable, diseñado para cubrir desde pequeñas instalaciones hasta grandes sistemas multizona. Su arquitectura modular permite escalar de 2 a 8 lazos mediante tarjetas enchufables, integrando de serie 8 circuitos de sirena, 20 LED de zona programables y pantalla LCD gráfica de alto contraste.
La instalación, puesta en marcha y mantenimiento de este equipo deben ser realizados exclusivamente por personal técnico cualificado, conforme a la normativa de instalaciones de detección de incendios vigente en cada país.
La central Axis EN emplea la última tecnología de doble microprocesador basado en memoria flash con reloj en tiempo real integrado y diagnóstico Trace Diagnostics. Esta base tecnológica permite una programación dinámica de zonas, lógica causa-efecto avanzada y una interfaz de usuario en pantalla LCD gráfica de 240 × 64 píxeles con retroiluminación blanca. El panel soporta prácticamente cualquier idioma o conjunto de caracteres, y permite aplicar el logotipo del instalador mediante la herramienta Logo incluida en el software.
El panel se suministra con 2 tarjetas de lazo instaladas de serie y permite ampliar hasta 8 lazos añadiendo tarjetas MXP-568. Cada lazo admite hasta 240 dispositivos con una corriente máxima de 500 mA. En modo local soporta hasta 400 zonas distribuidas en los 8 lazos; conectado en red Ad-NeT peer-to-peer, el sistema alcanza las 2000 zonas. La pantalla admite por defecto hasta 200 zonas de incendio para plena conformidad con EN54 sin hardware adicional.
Incorpora 2 puertos RS232 y 2 conexiones USB tipo B para conexión directa a PC, módem o impresora portátil. La adición de una tarjeta de red convierte el panel en un nodo de la red Ad-NeT peer-to-peer, compatible con otros paneles Axis EN, terminales remotos y periféricos como la ipGateway™ o interfaces BMS/gráficas. La red puede configurarse en bucle tolerante a fallos o en formato radial.
La fuente de alimentación integrada ofrece 2 × 5 A de corriente total disponible para lazos, sirenas y salidas auxiliares, con cargador de batería de 2 × 2,0 A compensado por temperatura. La capacidad de batería interna va desde 2 × 24 V 4 Ah hasta 2 × 24 V 18 Ah; mediante el armario de baterías opcional, puede llegarse a 1 × 24 V 45 Ah interno más 1 × 24 V 45 Ah externo.
El chasis extraíble con conectores enchufables facilita el cableado y la fijación. La función Auto-learn y la detección de lazo en línea agilizan la puesta en marcha, mientras que el osciloscopio integrado (On-board Scope) simplifica la localización de averías. La programación completa es posible desde el teclado alfanumérico del propio panel o desde el software Windows PC-NeT, sin necesidad de hardware externo adicional.
| Tecnología base | Doble microprocesador flash con reloj en tiempo real y Trace Diagnostics |
|---|---|
| Display | LCD gráfico 240 × 64, retroiluminación blanca, 5,5 × 2,5 pulgadas |
| Indicadores LED | 22 rojos, 1 verde (alimentación), 13 ámbar y 7 bicolor (fallo y sistema) |
| Número de lazos | 2 a 8 (ampliable con tarjetas MXP-568) |
| Dispositivos por lazo | Hasta 240 |
| Corriente de lazo | 500 mA máx. por lazo |
| Zonas de incendio | 400 máx. en 8 lazos; 2000 en red Ad-NeT |
| Circuitos de sirena integrados | 8 × 1 A programables |
| Relés integrados | 4 × 1 A 30 V CA/CC programables (ampliables a 8 con 2 × Mxp-507) |
| Salida auxiliar | 2 × 24 V 500 mA |
| Corriente total disponible | 2 × 5 A máx. |
| Alimentación principal | 200-240 V CA, 47-63 Hz, 1,4 A máx. |
| Capacidad de batería | 2 × 24 V 4 Ah (mín.) / 2 × 24 V 18 Ah int. (máx.) / 1 × 24 V 45 Ah int. + 1 × 24 V 45 Ah ext. |
| Corriente de carga | 2 × 2,0 A compensada por temperatura |
| Puertos serie | 2 × RS232 para PC, módem, IP o impresora portátil |
| Interfaz USB | 2 × USB tipo B |
| Registro de eventos | 2 × 5000 eventos y diagnósticos + 500 de incendio |
| Temperatura de funcionamiento | -5 °C a 40 °C |
| Carcasa / Color | Acero IP30 / RAL7035 |
| Dimensiones (Al × An × P) | 750 × 450 × 190 mm |
| Normativas aprobadas | EN54-2:1997+A1:2006, EN54-4:1997+A2:2006, EN54-13:2017 (pendiente), EN 50130-4:2011+A1:2014, EN 55032:2015, EN 62368-1:2014+A11:2017, EN 62368-1:2020+A11:2020, EN IEC 63000:2018 |
La central Advanced Axis EN es adecuada para una amplia variedad de instalaciones: edificios de oficinas, centros comerciales, instalaciones industriales, hospitales, hoteles y complejos multizona de gran envergadura. Su capacidad de red peer-to-peer y la programación dinámica de zonas la hacen especialmente indicada para proyectos que requieran escalabilidad futura y gestión centralizada de múltiples áreas desde un único sistema de detección de incendios conforme a EN54.
