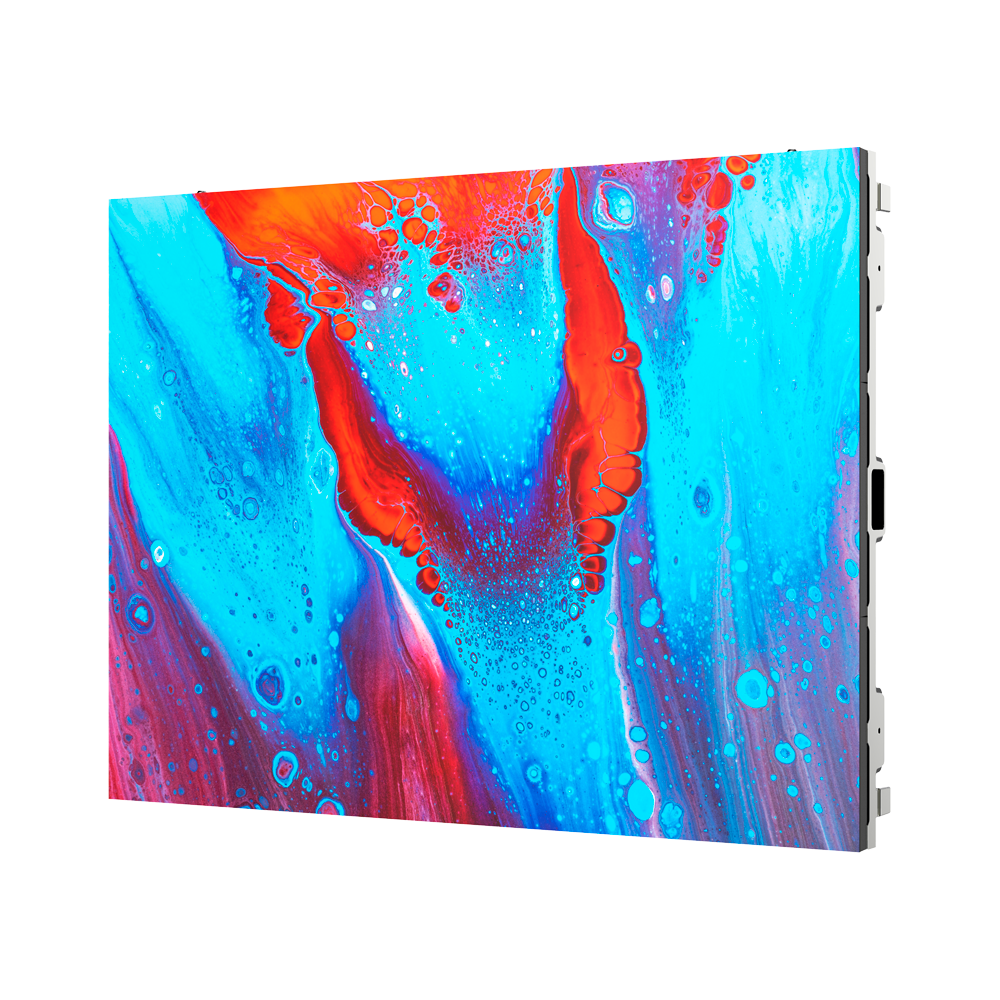

Cabinet LED de interior UNILUMIN serie UDAII con tecnología SMD y pixel pitch de 1,86 mm. Módulo de 320×160 mm y resolución 172×86 px; cabinet completo de 640×480 mm con resolución 344×258 px. Brillo de 600 cd/m², frecuencia de refresco de 4.200 Hz, contraste 5.000:1, profundidad de procesamiento de 12 a 14 bit y ángulo de visión 160°/140° (H/V). Mantenimiento frontal, carcasa de aluminio en fundición a presión e IP30.
El UNILUMIN UNI-UDAII18-SMD es un cabinet LED modular diseñado exclusivamente para instalaciones de interior. Combina tecnología SMD, un pixel pitch de 1,86 mm y una frecuencia de refresco de 4.200 Hz para ofrecer imágenes nítidas y fluidas en videowalls de alta resolución. Su carcasa de aluminio en fundición a presión y el sistema de mantenimiento frontal lo convierten en una solución robusta y práctica para entornos profesionales.
Nota técnica: el pixel pitch nominal de la serie se identifica como 1,8 mm; el valor medido del módulo es 1,86 mm. Todos los demás datos proceden de la especificación oficial del producto.
Cada módulo mide 320×160 mm con una resolución de 172×86 píxeles y un pixel pitch real de 1,86 mm. El cabinet agrupa seis módulos para alcanzar unas dimensiones de 640 (An) × 480 (Al) × 61,5 (Fo) mm y una resolución de 344×258 px. La calibración de brillo por punto está soportada de serie, lo que garantiza una uniformidad luminosa precisa en toda la superficie del panel, aspecto crítico en instalaciones de videowall donde la coherencia cromática entre cabinets es determinante.
El cabinet ofrece un brillo de 600 cd/m² y un contraste de 5.000:1, valores adecuados para entornos de interior con iluminación controlada. La profundidad de procesamiento de 12 a 14 bit permite reproducir gradaciones de color muy finas, evitando el efecto de bandas en fondos degradados. El ángulo de visión de 160° horizontal y 140° vertical asegura una visualización correcta desde posiciones oblicuas, mientras que la temperatura de color ajustable entre 2.000 y 9.300 K permite adaptar la apariencia cromática a la iluminación ambiental del espacio.
El diseño térmico emplea conductancia de contacto entre superficies internas para evitar que el calor quede atrapado, combinado con una estructura trasera en forma de «V» y ondulada que amplía la superficie radiante. El resultado es una temperatura de funcionamiento de 43 °C, 5 °C inferior a la de cabinets LED convencionales según el fabricante, lo que redunda en mayor vida útil de los LEDs y menor necesidad de intervención.
En la parte trasera de cada cabinet se integran dos LEDs indicadores: uno rojo para el estado de la alimentación y uno verde para el estado de la señal, permitiendo diagnosticar incidencias de forma visual e inmediata sin necesidad de software adicional. Las esquinas del cabinet incorporan un borde protector que absorbe impactos durante el transporte y la instalación, reduciendo el riesgo de daños en los módulos y en la estructura.
El acceso frontal a los módulos facilita las labores de sustitución y mantenimiento en instalaciones empotradas o adosadas a pared donde el acceso posterior no es viable. La carcasa de aluminio en fundición a presión aporta rigidez estructural y disipación pasiva del calor generado por la electrónica. El cabinet se suministra con fuente de alimentación y tarjeta receptora integradas, seis módulos de 320×160 mm y todo el cableado de alimentación y datos necesario para el arranque.
| Tamaño del módulo | 320×160 mm |
|---|---|
| Pixel pitch | 1,86 mm |
| Resolución del módulo | 172×86 px |
| Tipo de LED | SMD |
| Brillo | 600 cd/m² |
| Calibración de brillo por punto | Soportado |
| Contraste | 5.000:1 |
| Profundidad de procesamiento | 12 ~ 14 bit |
| Frecuencia de refresco | 4.200 Hz |
| Ángulo de visión (H/V) | 160° / 140° |
| Temperatura de color | 2.000 ~ 9.300 K (ajustable) |
| Protección | IP30 |
| Tamaño del cabinet (An × Al × Fo) | 640 × 480 × 61,5 mm |
| Resolución del cabinet | 344×258 px |
| Mantenimiento | Frontal |
| Instalación | Interior |
| Material | Fundición a presión de aluminio |
| Monitorización en tiempo real | LED rojo (alimentación) + LED verde (señal) en parte trasera |
| Temperatura de funcionamiento | 43 °C |
| Diseño anticolisión | Esquinas con borde protector |
| Peso | 7,8 kg |
| Alimentación | 200 ~ 240 V (47 ~ 63 Hz) |
| Consumo medio | 140 W/m² |
| Consumo máximo | 420 W/m² |
| Temperatura de trabajo | -20 ~ 45 °C |
| Humedad de trabajo | 10 ~ 65 % (sin condensación) |
| Temperatura de almacenamiento | -10 ~ 55 °C |
| Humedad de almacenamiento | 10 ~ 60 % (sin condensación) |
| Contenido del embalaje | Módulo 320×160 mm (×6), cabinet 640×480 mm, fuente de alimentación integrada, tarjeta receptora integrada, cableado de alimentación y datos |
