El TOA VX-3004F es un chasis controlador de voz de evacuación y megafonía con 4 salidas de altavoces AB monitorizadas, 4 entradas de audio balanceadas y cumplimiento de los indicadores y controles exigidos por EN 54-16.
El TOA VX-3004F es el chasis central de la gama VX-3000 de TOA, diseñado para sistemas de voz de evacuación (VA) y megafonía (PA) de máxima fiabilidad. Con 4 salidas de altavoces AB monitorizadas, cumple todos los requisitos de indicación y control establecidos por la norma EN 54-16, siendo adecuado para edificios públicos, hospitales, centros comerciales, aeropuertos y otras instalaciones que requieran sistemas de alarma por voz certificados.
Este equipo requiere módulos amplificadores de la serie VX para su funcionamiento. La configuración de amplificador de reserva (standby) reduce las zonas activas a 3. Consulte la documentación técnica oficial para la selección correcta de módulos y accesorios compatibles.
El VX-3004F actúa como chasis para hasta 4 módulos amplificadores, con 4 salidas de altavoces en zonas AB monitorizadas. Uno de los módulos puede configurarse opcionalmente como amplificador de reserva (standby), garantizando la continuidad del servicio ante un fallo. La monitorización de línea se realiza mediante vigilancia de impedancia o mediante módulo de fin de línea, con umbrales configurables individualmente para cada salida, permitiendo detectar línea abierta o en cortocircuito.
El sistema dispone de 4 entradas de audio balanceadas (nivel de micrófono: -60 dBV / nivel de línea: -20 dBV) con alimentación phantom seleccionable. Las señales de audio general pueden mezclarse. Para cada canal de entrada se encuentran disponibles funciones DSP avanzadas: distintos tipos de filtros (PEQ, HPF, LPF, shelving) y compresor. El supresor de retroalimentación (feedback suppressor) y la activación de emisión por voz (VOX) mejoran la usabilidad del sistema en instalaciones exigentes.
A través de los puertos RJ45 dedicados, el VX-3004F admite la conexión de hasta 8 micrófonos remotos, de los cuales hasta 2 pueden ser micrófonos de emergencia. Esta capacidad permite gestionar avisos de evacuación desde múltiples puntos de la instalación, activando el modo de emergencia de forma prioritaria y segura.

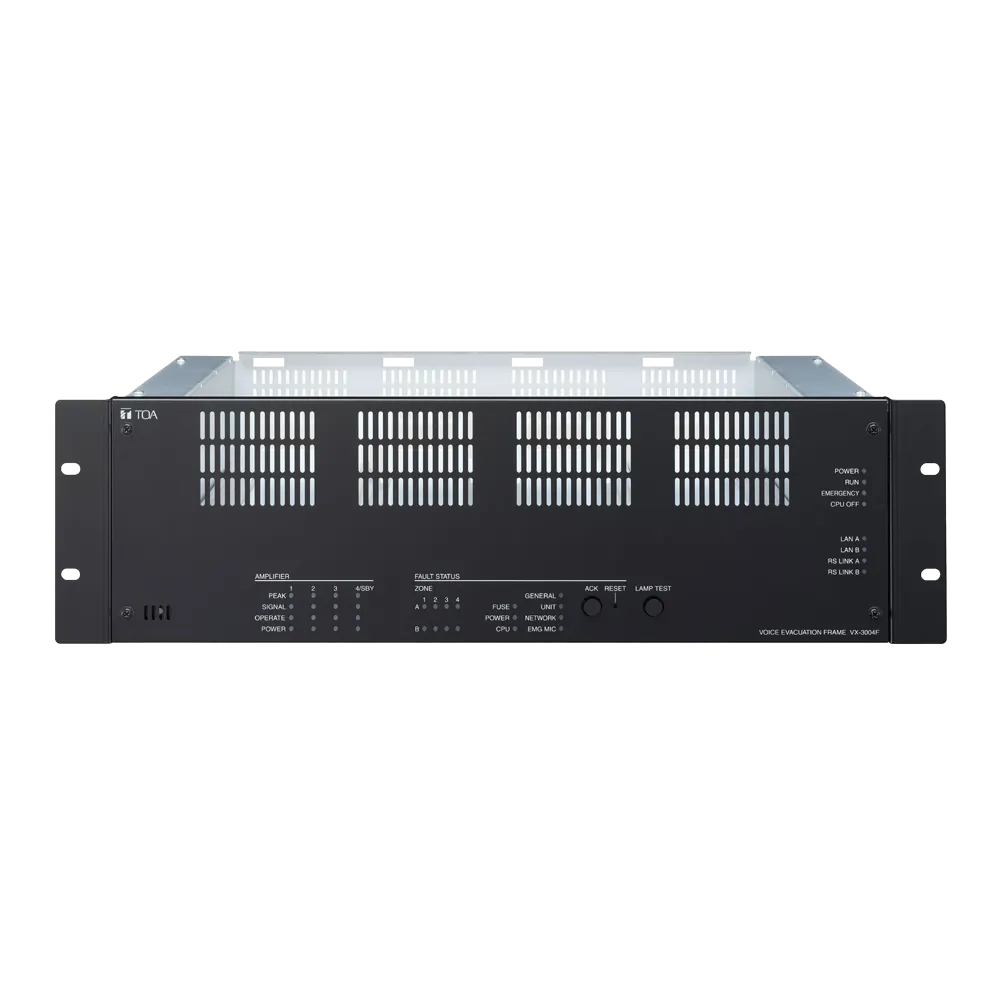

Todos los indicadores y controles obligatorios según EN 54-16 están integrados en el panel frontal. El equipo ofrece indicación de fallos (general, red, micrófono de emergencia, fusible, alimentación, CPU y zonas), estado de emergencia, estado de red LAN y estado de los micrófonos remotos. Por amplificador se indican: señal, pico, operación y alimentación. Las 16 entradas de control estándar (por contacto) más 2 controladas por tensión, y las salidas de control por colector abierto (8 + 3 CPU OFF) y por relé (8 × 5 A) ofrecen una integración flexible con sistemas de detección y control de edificios.

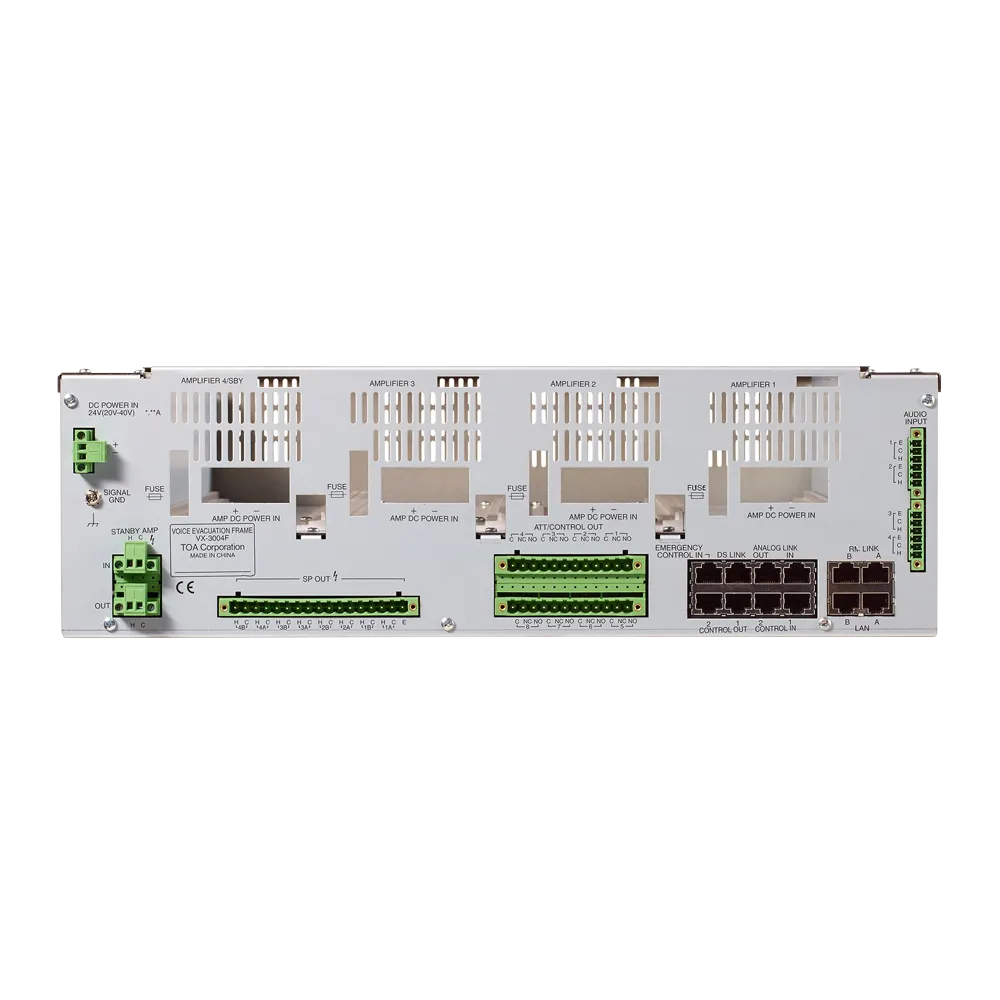

La conectividad del VX-3004F incluye puertos RJ45 para entradas de control, salidas de control por colector abierto, enlace DS, micrófonos remotos y doble conexión LAN redundante con RSTP. Las conexiones de relé, salidas de zona, bus de amplificador de reserva, entrada de alimentación y entradas de audio se realizan mediante bornes de tornillo extraíbles para facilitar el cableado en instalaciones profesionales.
| Fuente de alimentación | 31 V DC (rango de funcionamiento: 20 – 40 V DC) |
|---|---|
| Consumo máximo | 85 W a 31 VDC |
| Respuesta en frecuencia | 40 Hz – 20 kHz |
| Entradas de audio | 4 canales balanceados; sensibilidad nominal entre -60 dBV y -20 dBV; alimentación phantom seleccionable |
| Salidas de altavoces | 4 zonas AB |
| Entradas de control | 16 (por contacto) + 2 (por cambio de polaridad 24 VDC) |
| Salidas de control | Colector abierto: 8 + 3 (CPU OFF); Relé (125 VDC, 5 A): 8 |
| Conexiones RJ45 | Entradas de control ×2, salidas de control (colector abierto) ×2, enlace DS ×1, micrófonos remotos ×2, LAN ×2, enlace analógico ×2 |
| Indicadores | Alimentación, funcionamiento, CPU OFF, estado LAN, estado RM, estado de emergencia; fallos: general, red, micrófono de emergencia, fusible, alimentación, CPU, zonas; por amplificador: señal, pico, operación, alimentación |
| Dimensiones (An × Al × Pr) | 482 × 132,6 × 345 mm |
| Acabado | Chapa de acero, negro |
| Temperatura de funcionamiento | -5 °C a +45 °C |
| Peso | 7,6 kg |
El TOA VX-3004F está indicado para instalaciones de voz de evacuación y megafonía en aeropuertos, centros comerciales, instalaciones comerciales, edificios públicos, almacenes, centros educativos, edificios de oficinas, centros de exposiciones, fábricas, estaciones de ferrocarril, hospitales y centros sanitarios, y hoteles.
