Central de detección de incendios direccionable de 1 lazo con capacidad para 199 detectores y 99 módulos (298 puntos direccionables). Pantalla TFT True Color 480×272 píxeles, síntesis vocal multilingüe, 150 zonas, 100 zonas virtuales, 50 planes de alarma, 100 fórmulas, BUS RS485 Fire-Bus, fuente conmutada 2,7 A, alojamiento para 2×12 V/7,2 Ah. Certificada EN 54-2 y EN 54-4, n.º 0051-CPR-0444, organismo IMQ.

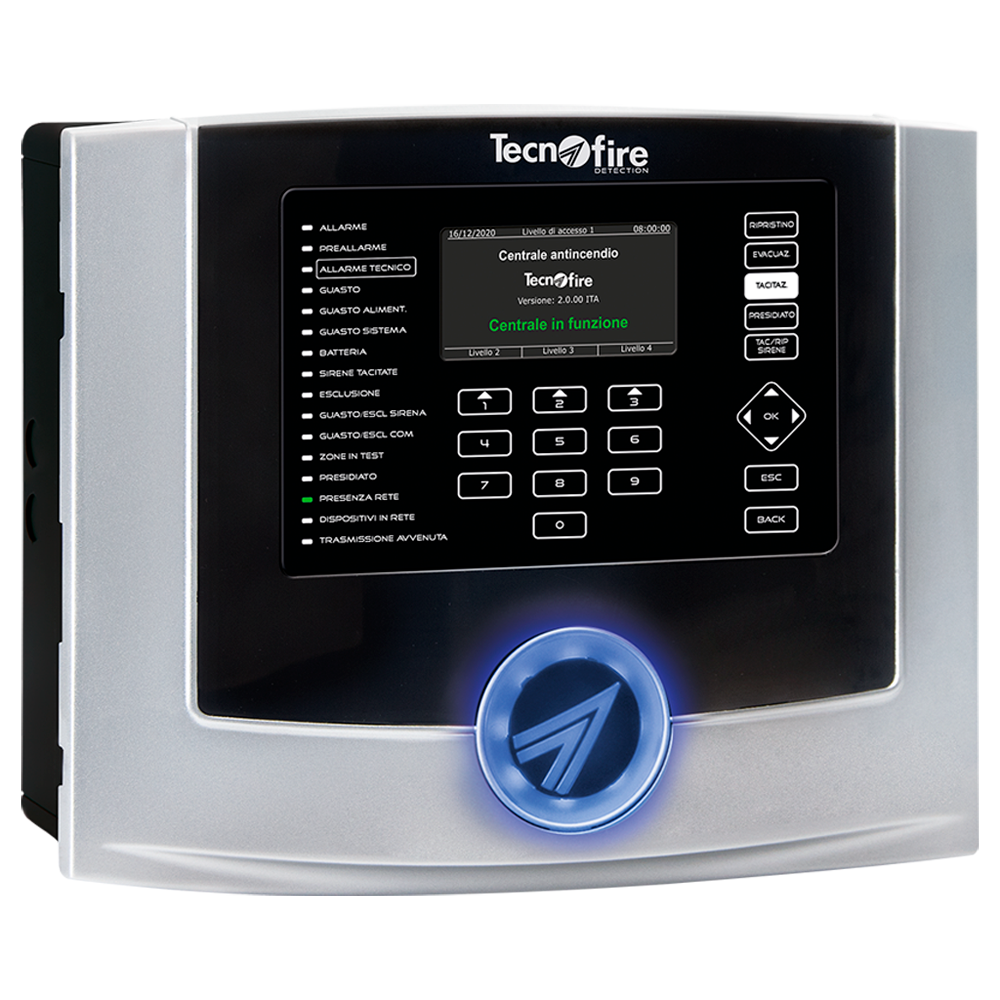

El TF-TFA1-298-PT es una central de detección de incendios analógica y direccionable de 1 lazo capaz de gestionar hasta 298 puntos direccionables: 199 detectores y 99 módulos. Incorpora pantalla TFT True Color, síntesis vocal multilingüe, fuente de alimentación conmutada modular y alojamiento para dos baterías de 12 V/7,2 Ah, todo ello en un contenedor de aluminio y metal con grado de protección IP30.
No existe ficha técnica en PDF disponible para este producto en este momento.
El único lazo de detección emplea el protocolo Fire-Speed y admite hasta 199 detectores y 99 módulos, totalizando 298 puntos direccionables. La central gestiona 150 zonas de detección de incendios o técnicas y 100 zonas virtuales adicionales. La lógica avanzada se basa en 100 fórmulas que relacionan dinámicamente los estados funcionales de los dispositivos, 50 planes de alarma, 8 franjas temporales y un calendario civil de 4 años programable. La memoria de eventos alcanza 4 096 registros y el sistema dispone de 4 niveles de acceso con 10 códigos configurables.
La interfaz integra una pantalla TFT True Color de 480×272 píxeles, teclado de programación y gestión, 16 LED de señalización, síntesis vocal con diccionario multilingüe y altavoz acústico multifuncional. El puerto USB y la impresora serie permiten la gestión local, mientras que el BUS serie RS485 (Fire-Bus) actúa como master y admite hasta 5 dispositivos de expansión entre paneles repetidores y dispositivos de telecomunicaciones, incluido el módulo TFCOM para comunicación con CRS. El sistema soporta la modalidad vigilada programable y la generación automática de informes.
La fuente de alimentación es de tipo A (conmutada modular) con tensión de entrada de 230 V AC +10/-15 % a 50 Hz y corriente máxima absorbida de 600 mA AC. Proporciona 2,7 A @ 27,6 V DC con un riple máximo de ≤230 mV pp. Las salidas de alimentación de bucle, BUS RS485 y sirenas operan entre 20 V y 27,6 V DC. El compartimento aloja 2 baterías de 12 V/7,2 Ah protegidas mediante fusible T-1A; la resistencia interna máxima es de 1,5 Ω, la tensión de desactivación se activa por debajo de 17,6 V y la recarga completa se alcanza en 24 horas.
La central dispone de 2 relés especializados, 2 salidas Open Collector programables y 1 salida controlada para sirena. La corriente máxima de las salidas eléctricas es de 50 mA. El consumo de la CPU es de 200 mA @ 24 V DC.
La clase medioambiental es 3K5 según EN 60721-3-3:1995. La temperatura de ejercicio está comprendida entre +5 °C y +40 °C con una humedad relativa del 10 % al 93 % sin condensación. El contenedor es de aluminio y metal con grado de protección IP30. Las dimensiones son 361×301×107 mm (L×A×P) y el peso sin batería es de 2,7 kg. La clase de inflamabilidad es V-2 o superior.
La central cumple la norma EN 54-2:1997+A1:2006 y la fuente de alimentación la norma EN 54-4:1997+A2:2006. El número de certificación CPR es 0051-CPR-0444, el número de declaración de prestación es 015_TFA1-298 y el año del marcado CE es 2015. El organismo de certificación es IMQ.
| Detectores gestionables | 199 |
|---|---|
| Módulos gestionables | 99 |
| Zonas gestionables | 150 |
| Zonas virtuales | 100 |
| Relés especializados | 2 |
| Open Collector programables | 2 |
| Salida controlada sirena | 1 |
| Pantalla | TFT True Color 480×272 píxeles |
| Síntesis vocal | Diccionario multilingüe |
| Bucles de detección | 1 (protocolo Fire-Speed) |
| BUS serie RS485 | 1 — Master BUS (Fire-Bus) |
| Capacidad memoria de eventos | 4 096 |
| Niveles de acceso | 4 |
| Códigos de acceso | 10 |
| Modalidad sistema vigilado | Programable |
| Fórmulas | 100 |
| Planes de alarma | 50 |
| Franjas temporales | 8 |
| Años civiles | 4 (programables) |
| Impresora serie | Gestión |
| Consumo CPU | 200 mA @ 24 V DC |
| Salidas eléctricas | Máx. 50 mA |
| Tensión alimentación bucle | 20 V…27,6 V DC |
| Tensión alimentación BUS RS485 | 20 V…27,6 V DC |
| Tensión alimentación sirenas | 20 V…27,6 V DC |
| Alimentador modular | Tipo A (switching) |
| Tensión de alimentación | 230 V AC +10/-15 % 50 Hz |
| Corriente máxima absorbida | 600 mA AC |
| Valores nominales | 2,7 A @ 27,6 V DC |
| Corriente máxima suministrable | 2,7 A |
| Riple máx. | ≤230 mV pp |
| Protección baterías | Fusible T-1A |
| Clase de inflamabilidad | V-2 o superior |
| Resistencia interna | Máx. 1,5 Ω |
| Tensión de desactivación | Vbat <17,6 V |
| Tiempo de recarga (2×12 V/7 Ah) | 100 % en 24 horas |
| Clase medioambiental | 3K5 EN 60721-3-3:1995 |
| Temperatura de ejercicio | +5 °C … +40 °C |
| Humedad relativa | 10 %…93 % (sin condensación) |
| Alojamiento batería | 2×12 V/7,2 Ah |
| Grado de protección | IP30 |
| Contenedor | Aluminio y metal |
| Dimensiones (L×A×P) | 361×301×107 mm |
| Peso (sin batería) | 2,7 kg |
| Certificación central | EN 54-2:1997+A1:2006 |
| Certificación fuente alimentación | EN 54-4:1997+A2:2006 |
| N.º certificación | 0051-CPR-0444 |
| N.º declaración de prestación | 015_TFA1-298 |
| Año marcado CE | 2015 |
| Organismo de certificación | IMQ |
