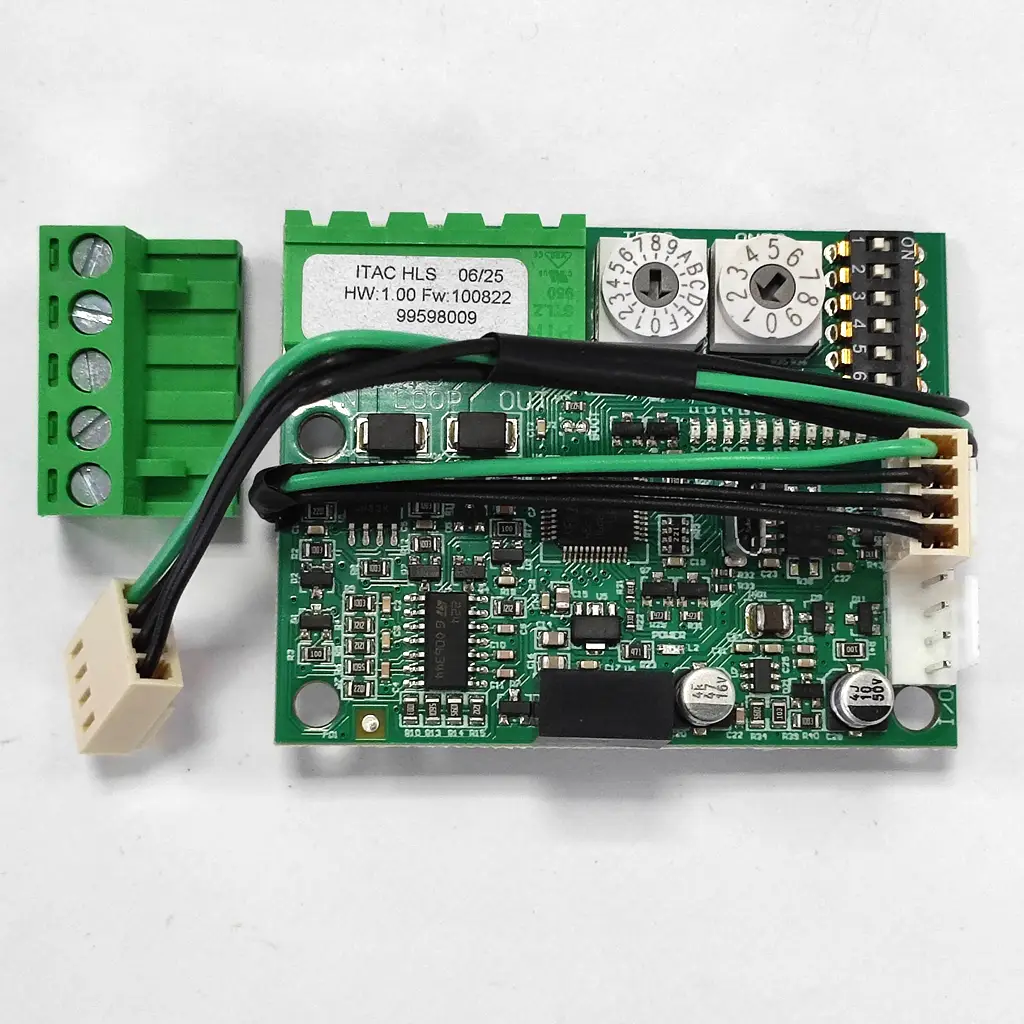

La tarjeta ITAC de NOTIFIER es una pasarela de comunicaciones que permite transmitir de forma supervisada las incidencias de las centrales de extinción de la serie RP1r a centrales analógicas de incendio. Compatible con protocolo CLIP (MAX, ID50/60, ID3000, DXC) y protocolo Advanced (INSPIRE, AM-8200). Se instala en la propia cabina de la central RP1r y se alimenta a través de los 4 hilos suministrados.
La tarjeta ITAC de NOTIFIER es una pasarela que integra las centrales de extinción de la serie RP1r en el lazo analógico de las centrales de incendio, estableciendo una comunicación completamente supervisada y direccional. Elimina la dependencia de contactos de relés para la transmisión de estados, ofreciendo una identificación precisa de cada zona y tipo de incidencia.
Descargue la documentación técnica oficial: Datasheet NOTIFIER ITAC
La transmisión se realiza a través del propio lazo analógico, eliminando el uso de contactos de relés y permitiendo la supervisión continua del estado de la central RP1r.
Compatible con protocolo CLIP para centrales MAX, ID50/60, ID3000 y DXC, y con protocolo Advanced para centrales INSPIRE y AM-8200.
Dispone de 16 LEDs de estado que informan en tiempo real del estado de comunicaciones con el lazo analógico y facilitan el diagnóstico de incidencias.
Incluye un relé de 1 A con contactos NA/NC/C que bascula ante cualquier fallo de comunicaciones u otra incidencia, permitiendo informar de la avería por una vía alternativa.
Se instala en la propia cabina de la central de extinción RP1r y se alimenta a través de los 4 hilos suministrados, simplificando el cableado.
Dos microinterruptores decádicos permiten asignar direcciones de módulo del 01 al 99 dentro del lazo analógico.
La tarjeta ocupa por defecto 7 direcciones de módulo monitor en el lazo analógico, cubriendo los principales estados de la central RP1r: alarma, prealarma, estado activo, modo espera/paro, posición de llave (manual/anulado), extinción realizada, avería en circuito de extinción y avería general.
La ITAC se conecta por un lado al bus de comunicaciones I2C de la central convencional RP1r y por el otro al lazo analógico de la central de incendio, informando de cualquier cambio de alarma o avería de las zonas de forma individual y supervisada.
Incorpora un aislador de cortocircuitos opcional que permite independizar la entrada de la salida del lazo, garantizando la continuidad del sistema ante un cortocircuito en el cableado.
Dispone de 2 conectores de 3 terminales (+, − y pantalla) de lazo extraíbles y un bus RS232 integrado para futuras configuraciones mediante la tarjeta VSN-RS232.
| Característica | Valor |
|---|---|
| Marca | NOTIFIER |
| Modelo | ITAC V2 |
| Protocolos | CLIP / Advanced |
| Centrales compatibles | MAX, ID50/60, ID3000, DXC, INSPIRE, AM-8200 |
| Relé de avería | 1 A, NA/NC/C |
| LEDs de estado | 16 |
| Direccionamiento | 01 a 99 (microinterruptores decádicos) |
| Conectores de lazo | 2 × 3 terminales extraíbles (+, −, pantalla) |
| Bus de expansión | RS232 (tarjeta VSN-RS232) |
| Aislador cortocircuitos | Opcional |
| Dimensiones (An × Al × F) | 125 × 50 × 40 mm |
| Alimentación | Desde cabina RP1r (4 hilos suministrados) |
La tarjeta ITAC está especialmente indicada para instalaciones que requieran integrar centrales de extinción de la serie RP1r en sistemas de detección de incendios analógicos NOTIFIER, aportando supervisión completa del estado de extinción en edificios industriales, centros de datos, instalaciones hospitalarias y cualquier entorno donde la supervisión individualizada de zonas de extinción sea un requisito crítico.
