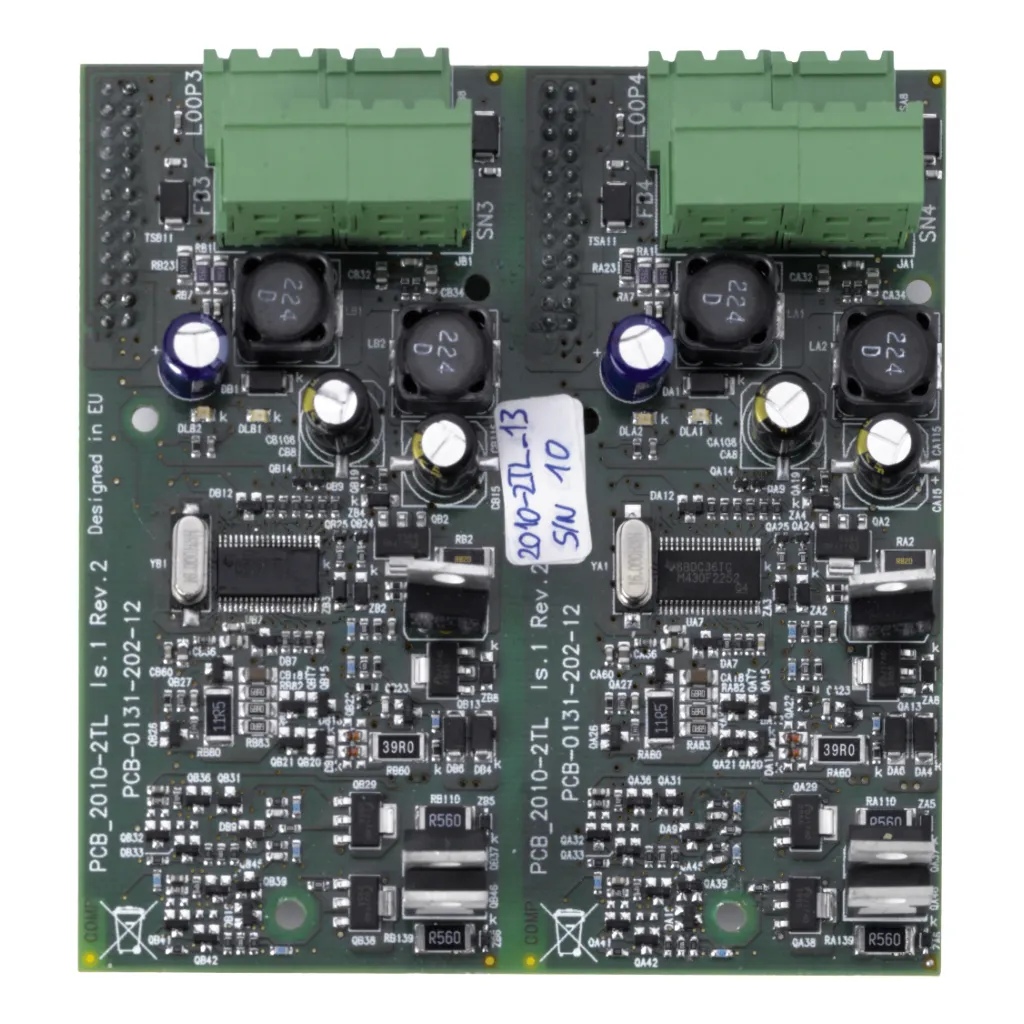

La 2X-A-LB es una placa de expansión de lazo de Kidde Commercial que añade 2 lazos adicionales de alta potencia (500 mA por lazo) a la central direccionable de 2 lazos, duplicando la capacidad del sistema hasta 256 dispositivos y 256 zonas. Incorpora 4 salidas supervisadas programables y se conecta directamente en la parte frontal de la placa principal sin cableado adicional. Certificada EN54-2, EN54-4, EN54-13 y EN54-21.
La Kidde Commercial 2X-A-LB es una tarjeta de ampliación que añade 2 lazos de alta potencia a la central direccionable de 2 lazos, duplicando la capacidad del sistema hasta 256 dispositivos y 256 zonas, con 4 salidas supervisadas programables incluidas.
Esta placa es compatible únicamente con el panel direccionable de 2 lazos de Kidde Commercial. Consulte la documentación técnica para verificar la compatibilidad antes de la instalación.
La 2X-A-LB se conecta directamente en la parte frontal de la placa principal en el chasis, sin necesidad de cableado adicional. Esto permite ampliar un sistema existente de 2 lazos sin instalar un segundo panel, concentrando todo el cableado en una única ubicación.
Cada uno de los 2 lazos opera a 500 mA / 29 VDC. Mediante el PAK de alta potencia de bucle, es posible aumentar la corriente de lazo de 500 mA a 800 mA para cubrir instalaciones de mayor demanda energética.
La tarjeta incorpora 4 salidas supervisadas de sirena/enrutamiento de incendios (700 mA / 19,5 a 28 V CC nominal), que pueden emplearse como salidas libremente programables según los requisitos de la instalación.
Se recomienda par trenzado de 2 núcleos de 1,5 mm², con una resistencia máxima de 56 ohmios y capacitancia máxima de 1 µF, admitiendo longitudes de hasta 2 kilómetros por lazo.
La 2X-A-LB cumple con las normativas EN54-2, EN54-4, EN54-13 y EN54-21, así como con CPD, RoHS y WEEE, garantizando su adecuación a los requisitos europeos para sistemas de detección de incendios.
| Lazos añadidos | 2 |
|---|---|
| Corriente por lazo | 500 mA / 29 VDC (29 a 36 VDC) |
| Ampliación de potencia (PAK) | Hasta 800 mA por lazo |
| Capacidad máxima del sistema | Hasta 256 dispositivos |
| Zonas máximas | Hasta 256 |
| Salidas programables | 4 × 700 mA / 19,5 a 28 V CC (24 V CC nominal), supervisadas |
| Terminación | 15 kohm |
| Cable recomendado | Par trenzado 2 núcleos 1,5 mm²; máx. 56 Ω / 1 µF / 2 km |
| Dimensiones (W × H × D) | 127 × 55 × 152 mm |
| Peso neto | 120 g |
| Temperatura de funcionamiento | -8 a +42 °C |
| Temperatura de almacenamiento | -10 a +50 °C |
| Humedad relativa | 95% máx. sin condensación |
| Certificaciones | EN54-2, EN54-4, EN54-13, EN54-21 |
| Cumplimiento | CPD, RoHS, WEEE |
La 2X-A-LB está orientada a instalaciones que requieren ampliar la capacidad de un panel direccionable de 2 lazos Kidde Commercial sin añadir un segundo panel. Es idónea para edificios medianos o grandes donde se necesite concentrar el cableado en un único punto y gestionar hasta 256 dispositivos y 256 zonas desde una sola central.
