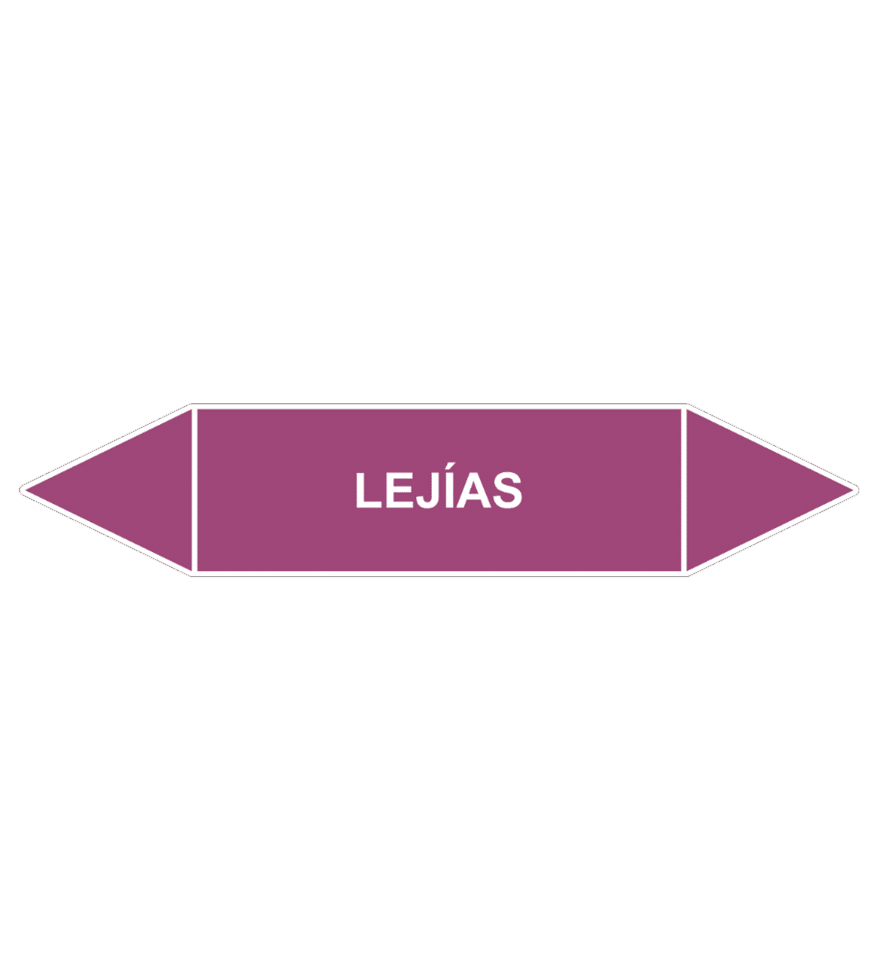

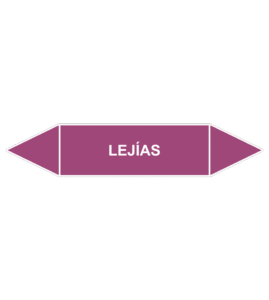

Señal de marcaje para tuberías de lejías (Grupo 7), con el color violeta RAL 4001 establecido por la norma UNE 1063:2016 / ISO 20560-1 para la identificación de líquidos alcalinos en instalaciones industriales. Fabricada en materiales resistentes a la corrosión, garantiza la legibilidad permanente del contenido de la tubería y facilita la seguridad del personal en planta.
Etiqueta para identificación de tuberías que transportan lejías, conforme a la norma UNE 1063:2016. Color de identificación Violeta RAL 4001 con color de contraste Blanco. Material: PVC adhesivo laminado especial intemperie · Impresión digital.
| Largo (mm) | Alto (mm) | Color complementario b (mm) | Color básico a (mm) | Ø tubería (mm) | Tamaño letra (mm) |
|---|---|---|---|---|---|
| 145 | 30 | 30 | 85 | Hasta 30 | 12,5 |
| 145 | 30 | 30 | 85 | 50 | 20 |
| 145 | 30 | 30 | 85 | 80 | 25 |
| 305 | 63 | 63 | 179 | 130 | 40 |
| 305 | 63 | 63 | 179 | 160 | 50 |
| 485 | 100 | 100 | 285 | 240 | 63 |
| 485 | 100 | 100 | 285 | >240 | 80 |
Las dimensiones se eligen según el diámetro exterior de la tubería para garantizar lectura cómoda a la distancia habitual de inspección.
Recuerde: la materia de paso se puede identificar mediante su nombre completo, su fórmula química, una clave o abreviatura y si es posible por el color. La identificación puede mejorarse incluyendo datos de interés como presión o temperatura.
Para identificación más completa con nombre químico, color identificación, color contraste, riesgos GHS y flechas de dirección, ofrecemos también marcaje según ISO 20560. Etiqueta personalizada en 3 pasos:
Disponible en formato individual o envolvente. Presupuesto bajo demanda — contáctanos.
Sigue la tabla: hasta Ø 30 mm → etiqueta 145×30 con letra 12,5 mm; Ø 30-80 mm → 145×30 con letra 20-25 mm; Ø 130-160 mm → 305×63 con letra 40-50 mm; Ø ≥240 mm → 485×100 con letra 63-80 mm.
Sí — PVC adhesivo laminado especial intemperie con protección UV. Vida útil superior a 5 años en exterior. Para tuberías enterradas o ambientes muy agresivos consultar.
Limpiar la superficie con alcohol isopropílico, secar y aplicar la etiqueta presionando del centro hacia los bordes. Para tuberías de pequeño diámetro envolver en espiral o usar el formato envolvente ISO 20560.
UNE 1063:2016 es el estándar en España para identificación rápida por color del fluido (10 grupos cromáticos). ISO 20560 es internacional, más detallada (incluye nombre químico, pictogramas GHS y dirección). Para instalaciones internacionales o entornos con muchas sustancias químicas, ISO 20560 es preferible.
La etiqueta cromática del grupo Grupo 7 cubre todas las sustancias listadas. Para nombre específico personalizado (ej: “Acetileno”, “Agua potable”, “Ácido sulfúrico”, etc.), pídenos una etiqueta personalizada o usa ISO 20560.
La falta de señalización obligatoria en centros de trabajo constituye infracción grave del artículo 12.16 de la LISOS, con sanciones de 2.046 a 40.985 € según gravedad y reincidencia. En caso de accidente con consecuencias, eleva responsabilidad civil y penal del empresario.
La UNE 1063:2016 asigna un color a cada grupo de fluidos: verde para agua, amarillo para gases, rojo para fluidos de PCI, naranja para ácidos, gris para vapor y violeta RAL 4001 para alcalinos y lejías (Grupo 7), entre otros. Este código de color es obligatorio en instalaciones industriales para evitar confusiones operativas y cumplir con el RD 485/1997.
Las tres normas abordan la identificación de tuberías por color, pero con distinto alcance geográfico: la DIN 2403 es la norma alemana de referencia histórica, la ISO 20560-1 es el estandar internacional vigente y la UNE 1063:2016 es su transposicion al ambito espanol. Todas coinciden en los principios de codificacion cromatica, aunque los codigos RAL concretos pueden variar ligeramente entre versiones. En España es de aplicacion preferente la UNE 1063:2016.
La UNE 1063:2016 es una norma de pago publicada por AENOR. Puede adquirirse en formato PDF directamente en el portal oficial de AENOR (aenor.com) o a traves de distribuidores autorizados de normas tecnicas. No existe una version oficial gratuita; los documentos de libre circulacion suelen ser borradores o versiones obsoletas que no deben usarse como referencia normativa.
Segun la UNE 1063:2016 / ISO 20560-1, el color asignado al Grupo 7 (alcalinos, lejias y soluciones basicas) es el violeta RAL 4001. Este tono permite distinguir visualmente las tuberias de lejias de otros fluidos como los acidos (naranja) o el agua (verde), reduciendo el riesgo de errores en operaciones de mantenimiento o en situaciones de emergencia.
Si. El RD 485/1997 (Anexo III) sobre senalizacion de seguridad en el trabajo establece la obligacion de identificar las tuberias que contienen sustancias peligrosas, incluidos los liquidos alcalinos y lejias. El incumplimiento puede constituir una infraccion grave segun el articulo 12.16 de la LISOS, con multas que van de 2.046 a 40.985 euros, ademas de incrementar la responsabilidad civil del empresario en caso de accidente.
