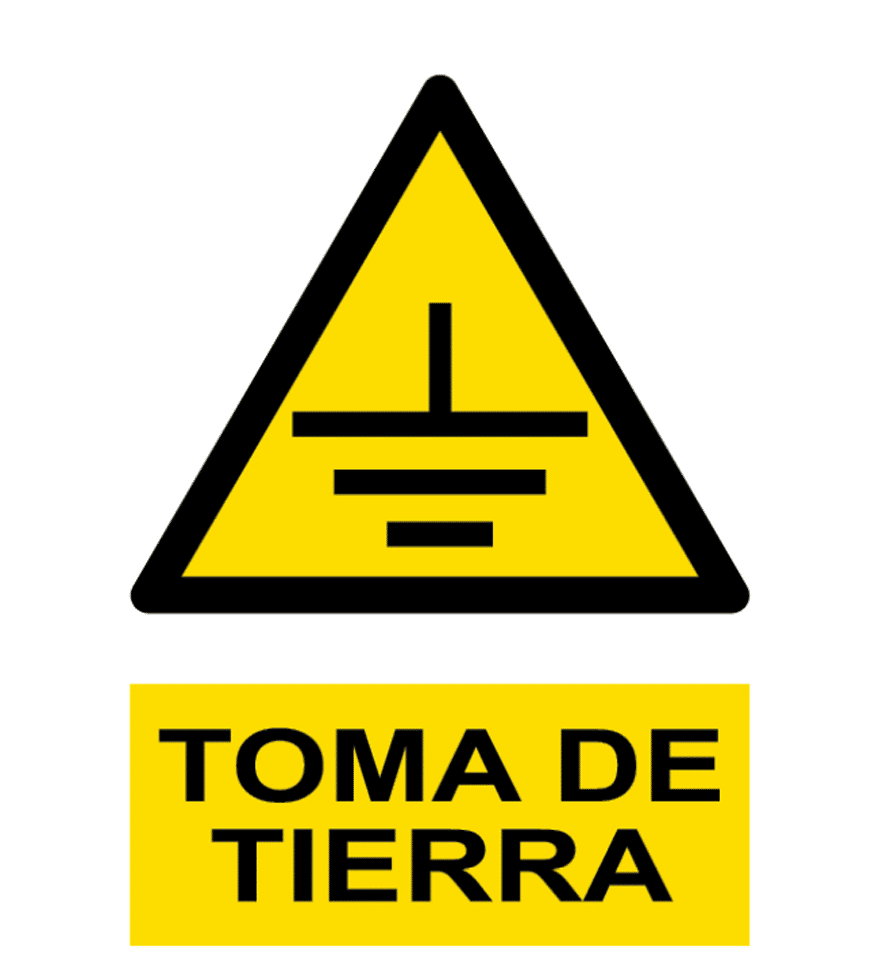

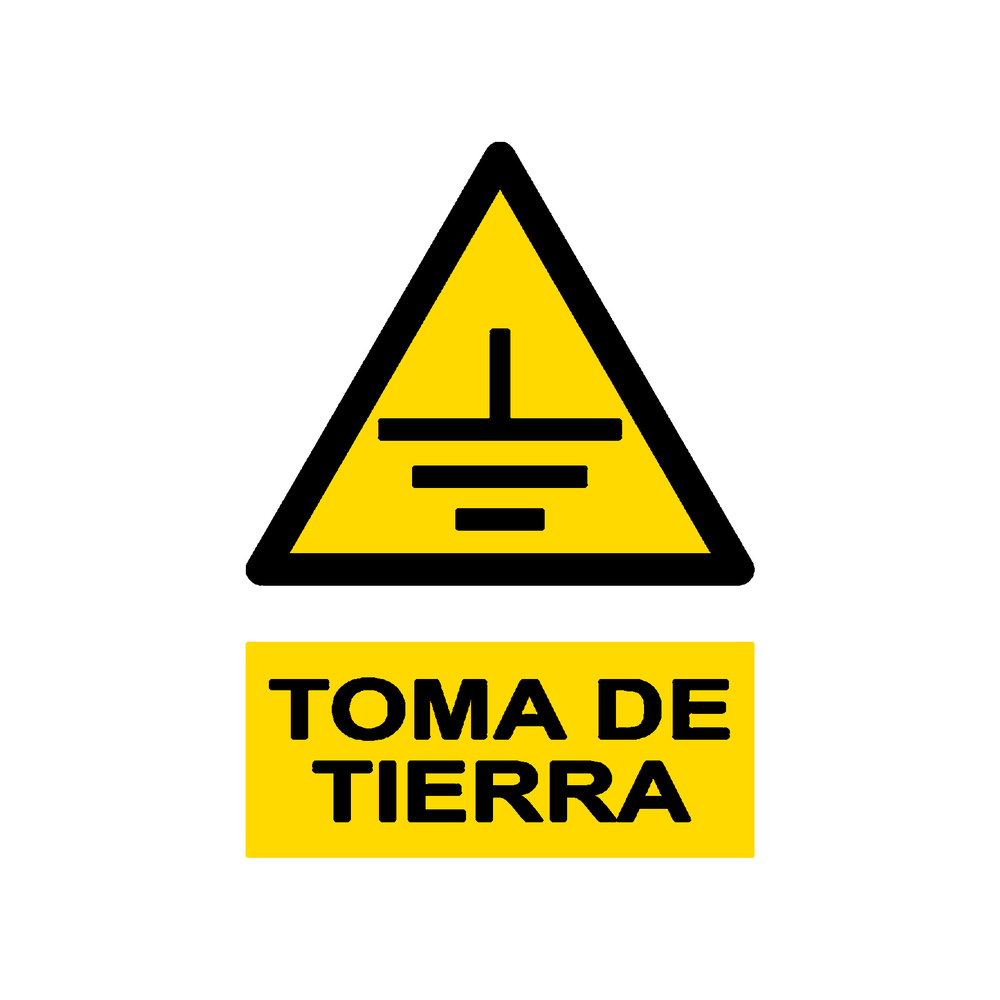

La señal de toma de tierra (SKU AD-2440) es una señal de advertencia triangular con fondo amarillo que identifica visualmente los puntos de puesta a tierra en instalaciones electricas, cuadros y maquinaria. Fabricada conforme a UNE-EN ISO 7010:2020 y RD 485/1997, garantiza la correcta señalizacion del sistema de conexion a tierra para proteger personas e instalaciones frente a descargas electricas.
|
|
|

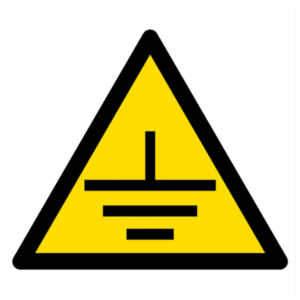

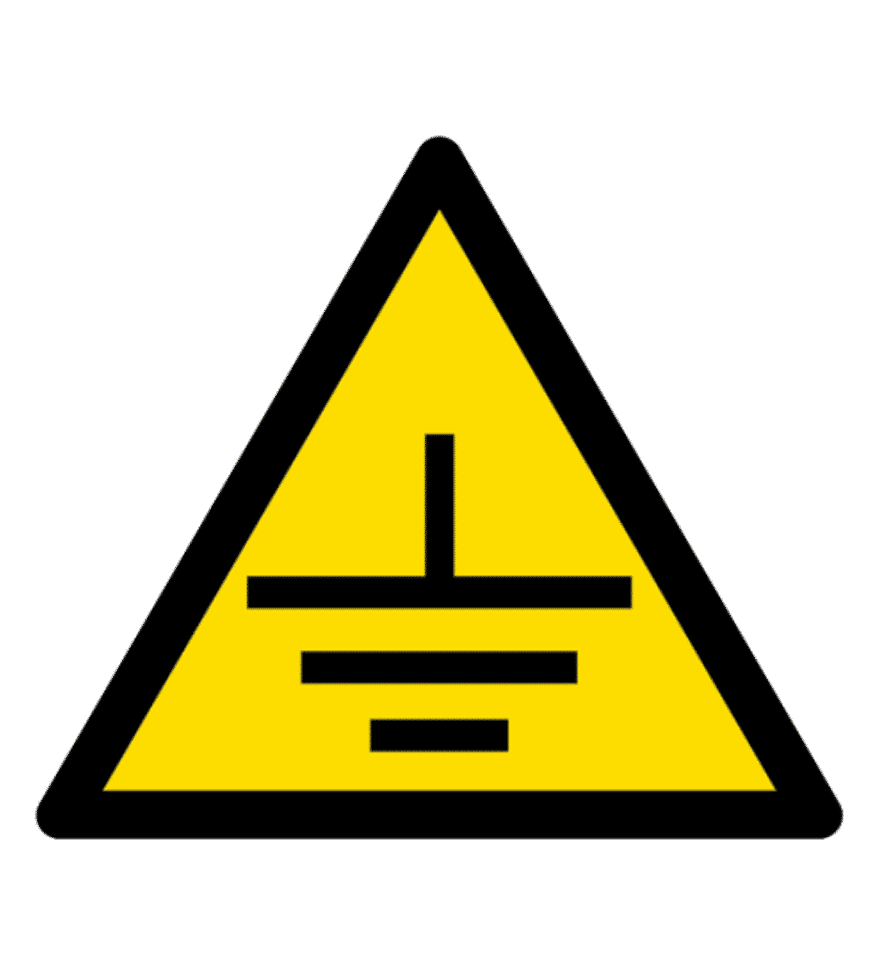

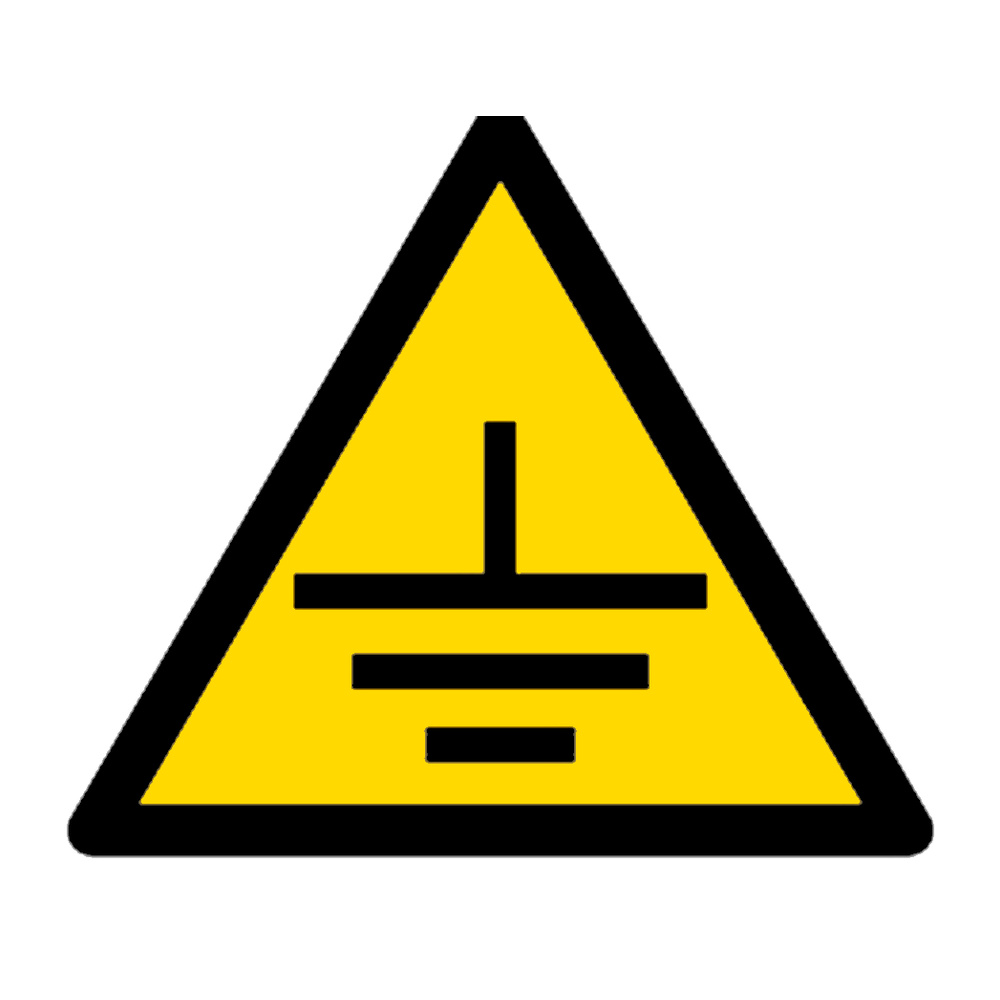

Pictograma triangular amarillo de advertencia de peligro normalizado por UNE-EN ISO 7010. Identifica zonas con toma de tierra para prevenir accidentes laborales. Conforme RD 485/1997 sobre señalización de seguridad y salud en el trabajo. Dos formatos: pictograma fijo para pared (125×125 a 660×660 mm en 4 materiales) y adhesivo triangular pequeño (50 a 148 mm) para pegar directamente sobre maquinaria o equipos.
La falta de señalización obligatoria en centros de trabajo constituye infracción grave del artículo 12.16 de la LISOS, con sanciones de 2.046 a 40.985 € según gravedad y reincidencia. En caso de accidente con consecuencias, eleva responsabilidad civil y penal del empresario.
La toma de tierra (o puesta a tierra) es la conexion deliberada de las partes metalicas de una instalacion con el suelo a traves de una pica, arqueta o electrodo. Su funcion es derivar corrientes de fuga o sobreintensidades directamente a tierra, evitando que circulen por el cuerpo humano. El REBT (RD 842/2002) la exige en todas las instalaciones de baja tension; sin ella, el interruptor diferencial no puede actuar correctamente frente a un defecto de aislamiento.
Si una instalacion carece de toma de tierra, cualquier defecto de aislamiento en un electrodomestico o maquina puede provocar una descarga electrica grave al usuario. Ademas, el interruptor diferencial pierde gran parte de su eficacia protectora. Desde el punto de vista legal, una instalacion sin tierra en un centro de trabajo puede derivar en infraccion grave segun el RD 485/1997; en viviendas, la ITC-BT-18 del REBT obliga a su instalacion en todos los edificios nuevos.
El coste de instalar una puesta a tierra en una vivienda varia segun el tipo de electrodo (pica, placa o conductor enterrado), la longitud de zanja y la resistividad del terreno. Como referencia orientativa del sector, una pica standard con arqueta de registro suele oscilar entre 150 y 400 EUR en mano de obra y materiales, aunque el precio definitivo lo establece el instalador autorizado tras medir la resistencia de tierra segun la ITC-BT-18 del REBT.
Un enchufe con toma de tierra se reconoce visualmente por tener tres contactos: dos para fase y neutro y uno adicional (patilla o lamina lateral) conectado al conductor de proteccion de color verde-amarillo. Para verificar electricamente que la tierra esta operativa, un instalador autorizado mide la resistencia de tierra con un telumetro; el valor maximo admisible depende de la sensibilidad del diferencial (p. ej., ≤ 37 Ω con diferencial de 30 mA segun ITC-BT-18).
La señal de toma de tierra AD-2440 se coloca en los puntos donde existe una conexion a tierra accesible o manipulable: arquetas de pica, bornes de tierra en cuadros electricos, bastidores de maquinaria y estructuras metalicas. La obligacion de señalizar deriva del RD 485/1997 Anexo III y del Real Decreto 614/2001 sobre riesgo electrico. El simbolo triangular amarillo sigue el pictograma de la UNE-EN ISO 7010:2020 para garantizar reconocimiento inmediato por parte de electricistas y tecnicos de mantenimiento.
