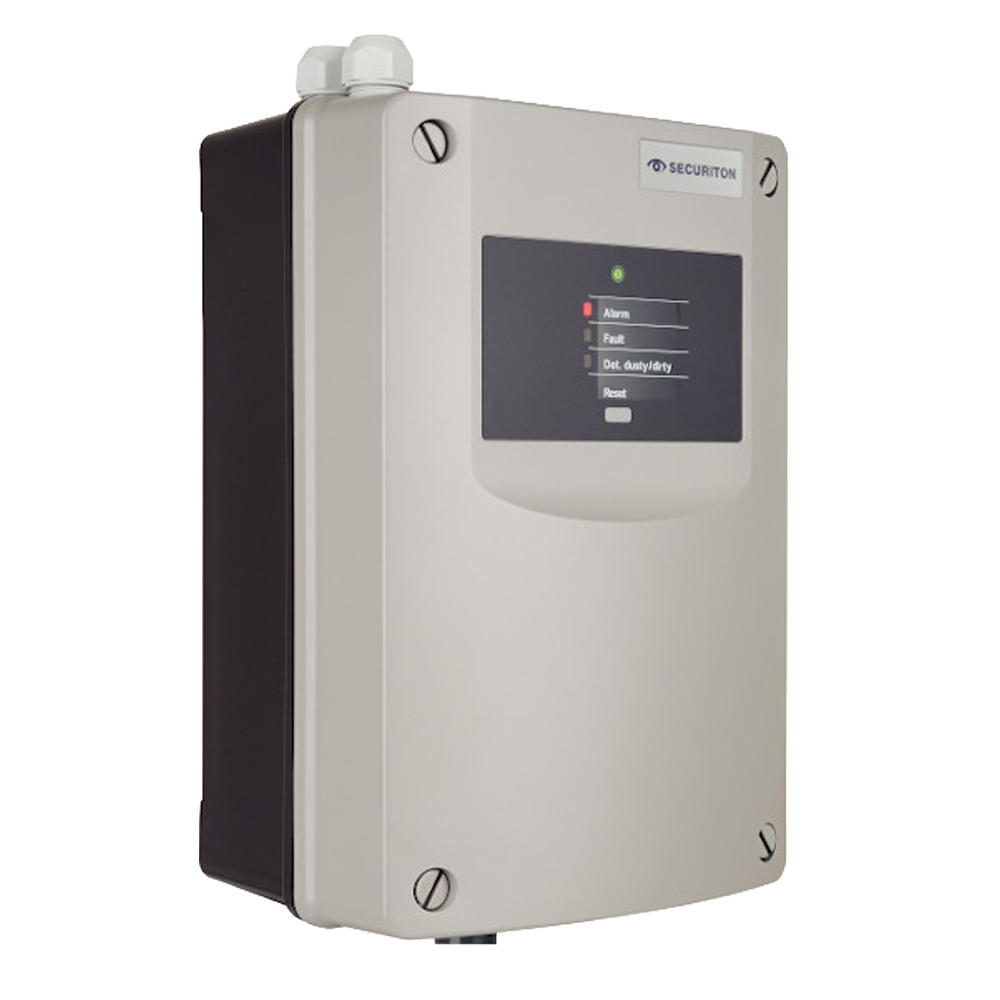

Detector de humo por aspiración SecuriSmoke ASD531 con un único conducto de muestreo de hasta 75 m y área máxima de 720 m². Sensibilidad desde 0,006 % obs/m, clasificado EN 54-20 clases A, B y C. Alimentación 14-30 VCC, consumo en reposo aprox. 75 mA a 24 VCC. Carcasa ABS IP54 con entradas de cable M20/M25. Dimensiones 195 × 333 × 140 mm, peso 1.950 g.
El Securiton ASD531 es un detector de humo por aspiración de un único conducto de muestreo, diseñado para proteger superficies de hasta 720 m² con una longitud de tubería de hasta 75 m. Integra un sensor de humo de alta sensibilidad con un umbral de detección desde 0,006 % obs/m y cumple con EN 54-20 en las clases A, B y C, lo que lo hace apto para los entornos con las exigencias de detección más estrictas.
El ASD531 aspira continuamente aire de la zona protegida a través de la red de tuberías gracias a un ventilador de alto rendimiento. El aire llega hasta la cámara de detección donde los sensores analizan la presencia de partículas de humo. La supervisión permanente del flujo de aire en el conducto de aspiración detecta posibles roturas u obstrucciones en la tubería, garantizando la integridad del sistema en todo momento.
El número máximo de orificios de muestreo varía según la clase EN 54-20: 6 puntos en clase A, 8 en clase B y 12 en clase C. La tubería de muestreo tiene un diámetro interior/exterior de Ø 20/25 mm y admite orificios de diámetro seleccionable entre Ø 2 y Ø 7 mm (en incrementos de 0,5 mm), lo que permite adaptar la sensibilidad del sistema a cada instalación mediante el software de cálculo ASD PipeFlow.
El detector opera en un rango de alimentación de 14 a 30 VCC (16,4-27 VCC para versiones UL/FM). A 14 VCC el consumo en reposo/fallo es de aprox. 110 mA y en alarma aprox. 120 mA; a 24 VCC, aprox. 75 mA en reposo y 80 mA en alarma. El uso del módulo RIM 36 añade aprox. 30 mA (14 VCC) / 15 mA (24 VCC) y el módulo XLM 35 añade aprox. 15 mA / 5 mA respectivamente. El pico de corriente de encendido es de aprox. 5 A durante un máximo de 1 ms.
Los contactos de relé soportan hasta 50 VCC (UL máx. 30 VCC) / 1 A / 30 W. Las salidas de colector abierto (OC) admiten hasta 50 mA con resistencia dieléctrica de 30 VCC. El conexionado se realiza mediante terminales enchufables de 2,5 mm². Las entradas de cable son compatibles con prensaestopas M20 (Ø 5-12 mm) y M25 (Ø 9-18 mm).
La carcasa, fabricada en mezcla de ABS con clasificación UL 94-V0, ofrece grado de protección IP54 según IEC 529 / EN 60529 y cumple las clases ambientales 3K5/3Z1 (IEC 721-3-3 / EN 60721-3-3). La temperatura de servicio del detector y de la tubería de muestreo abarca de −10 a +55 °C (UL máx. +40 °C), con una fluctuación máxima permitida de 20 °C. La temperatura de almacenamiento oscila entre −20 y +70 °C (sin condensación). La humedad relativa admitida es del 95 % de forma transitoria y del 70 % de forma continua. El nivel de ruido del ventilador se sitúa entre 24,5 dB(A) mínimo y 27,0 dB(A) máximo. Disponible en color gris RAL 280 70 05 o violeta antracita RAL 300 20 05.
| Referencia | ASD 531 |
|---|---|
| Conductos de aspiración | 1 |
| Sensibilidad | 0,006 % obs/m |
| Puntos de muestreo (clase A / B / C) | 6 / 8 / 12 |
| Longitud máx. de tubería | 75 m |
| Área máxima cubierta | 720 m² |
| Rango de alimentación | 14-30 VCC (UL/FM: 16,4-27 VCC) |
| Consumo reposo/fallo a 14 VCC / 24 VCC | Aprox. 110 mA / 75 mA |
| Consumo en alarma a 14 VCC / 24 VCC | Aprox. 120 mA / 80 mA |
| Consumo adicional RIM 36 (14/24 VCC) | Aprox. 30 mA / 15 mA |
| Consumo adicional XLM 35 (14/24 VCC) | Aprox. 15 mA / 5 mA |
| Pico de corriente de encendido | Aprox. 5 A (máx. 1 ms) |
| Diámetro tubería muestreo (int/ext) | Ø 20 / 25 mm |
| Diámetro orificios de muestreo | Ø 2 / 2,5 / 3 / 3,5 / 4 / 4,5 / 5 / 5,5 / 6 / 6,5 / 7 mm |
| Rango de respuesta | EN 54-20, Clase A, B, C |
| Grado de protección | IP54 (IEC 529 / EN 60529) |
| Clase ambiental | 3K5 / 3Z1 (IEC 721-3-3 / EN 60721-3-3) |
| Temperatura de servicio (carcasa y tubería) | −10 a +55 °C (UL máx. +40 °C) |
| Fluctuación máx. de temperatura | 20 °C |
| Temperatura de almacenamiento | −20 a +70 °C (sin condensación) |
| Humedad relativa transitoria | 95 % (sin condensación) |
| Humedad relativa continua | 70 % |
| Capacidad de carga contacto de relé | 50 VCC (UL máx. 30 VCC) / 1 A / 30 W |
| Capacidad de carga salida OC | 50 mA (resistencia dieléctrica 30 VCC) |
| Terminales enchufables | 2,5 mm² |
| Entrada de cable | Ø 5-12 mm (M20) / Ø 9-18 mm (M25) |
| Nivel de ruido | Mín. 24,5 dB(A) / Máx. 27,0 dB(A) |
| Material carcasa | Mezcla de ABS, UL 94-V0 |
| Color | Gris 280 70 05 / Violeta antracita 300 20 05 (RAL) |
| Certificaciones | EN 54-20 / EN 54-27 / FM 3230-3250 / UL 268 / UL 268A / ULC-S529 |
| Dimensiones (An × Al × Pr) | 195 × 333 × 140 mm |
| Peso | 1.950 g |
