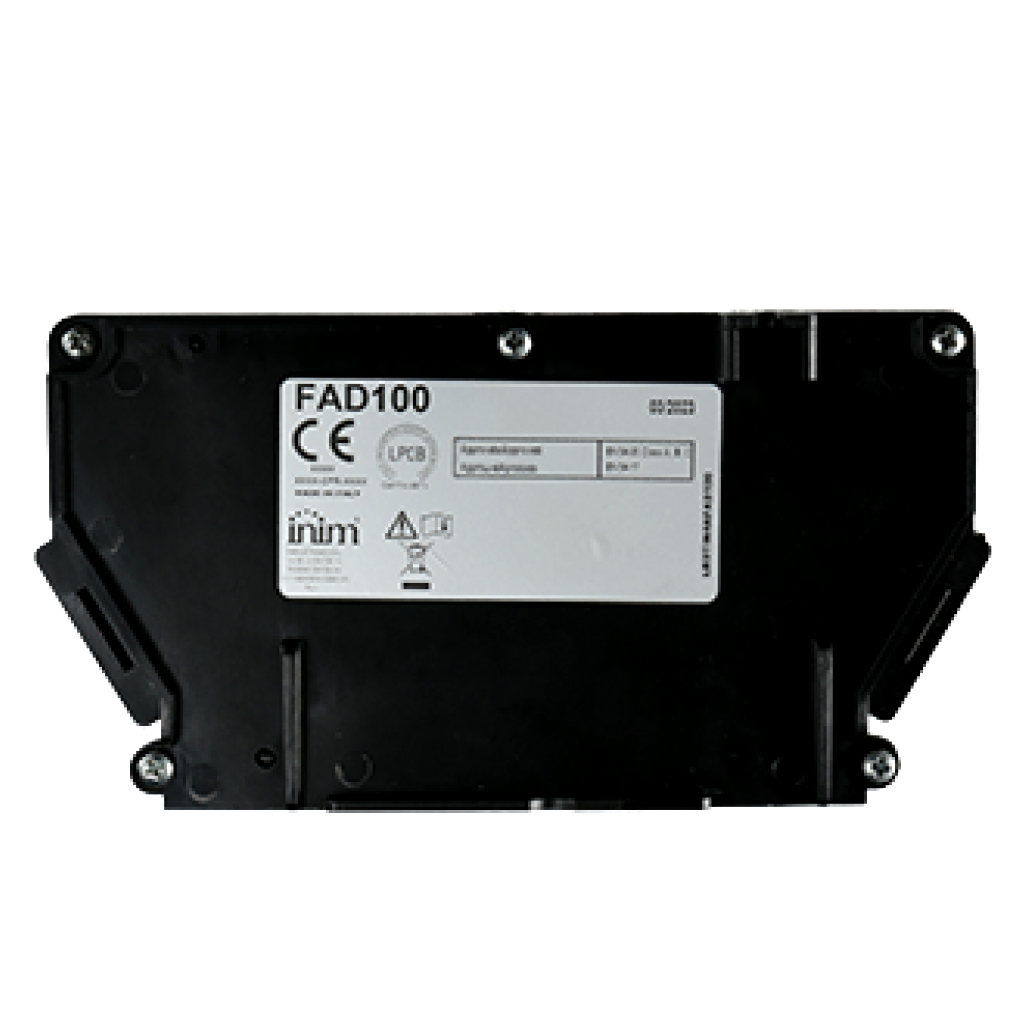

El INIM FAD100 es el módulo accesorio que permite ampliar el detector de aspiración FA100 a dos canales completamente independientes. Compatible con clases A, B y C según EN 54-20, incorpora tecnología de doble luz (infrarrojo y azul) para identificar el tamaño de las partículas, ofreciendo respuesta rápida al inicio del incendio y alta inmunidad a falsas alarmas por polvo o niebla.
El INIM FAD100 es el módulo detector accesorio diseñado para ampliar el sistema de detección de humo por aspiración FA100 a dos canales completamente independientes. Cada canal puede configurarse en clase A, B o C conforme a EN 54-20, integrando tecnología de doble luz para una detección precisa y una alta inmunidad a falsas alarmas.
La alimentación de 24 V CC debe suministrarse desde una fuente externa; el ventilador de aspiración es compartido entre ambos canales.
El FAD100 incorpora dos tuberías de muestreo (canales) que funcionan de forma completamente independiente entre sí, compartiendo únicamente el ventilador de aspiración. Cada canal puede configurarse de manera individual en clase A, B o C según EN 54-20, admitiendo respectivamente 8, 18 o 51 orificios de muestreo por tubería. Esto permite adaptar cada canal a las necesidades específicas de distintas zonas del mismo edificio.
Los módulos de muestreo integran dos fuentes de luz distintas —infrarrojo y azul— capaces de evaluar el tamaño de las partículas detectadas. Esta tecnología de doble luz proporciona una respuesta rápida al inicio del incendio al tiempo que ofrece una alta inmunidad a las falsas alarmas ocasionadas por polvo o niebla, garantizando una detección fiable en entornos exigentes.
Cada módulo detector es capaz de medir el caudal del aire aspirado y señalizar un fallo si este se desvía del valor establecido durante la puesta en marcha del sistema. De este modo se detectan obstrucciones en los orificios de muestreo o roturas en el conducto de aspiración de forma inmediata.
El sistema FA100 ampliado con el FAD100 puede conectarse directamente al lazo de centrales analógicas direccionables de INIM —con alimentación externa independiente— transfiriendo todas las señales y mandos a la central. Alternativamente, gracias a sus 6 salidas por relé (2 A @ 30 V) y 4 terminales de entrada/salida (15 mA @ 30 V), puede integrarse con cualquier central de incendio convencional.
Los parámetros de configuración del sistema —diámetro de orificios, sensibilidad de detección, velocidad de aspiración, etc.— pueden calcularse mediante el software FA/Studio de INIM o determinarse a través de las tablas precalculadas incluidas en el manual de instalación y programación.
| Normativas | EN 54-20, EN 54-17 |
|---|---|
| Tuberías de aspiración | 2 tuberías de muestreo + 1 tubo de escape |
| Orificios máx. por tubería – Clase A | 8 |
| Orificios máx. por tubería – Clase B | 18 |
| Orificios máx. por tubería – Clase C | 51 |
| Longitud máxima total de tuberías | 160 m |
| Distancia máxima orificio-detector | 100 m |
| Longitud tubo de escape (recomendada) | 0,5 m |
| Longitud tubo de escape (máxima) | 10 m |
| Alimentación nominal | 24 V CC |
| Rango de alimentación | 20–30 V CC (fuente externa) |
| Consumo máximo | 400 mA @ 24 V |
| Velocidad del ventilador | 1500–4750 RPM |
| Corriente máx. salidas relé | 2 A @ 30 V~ / 30 V |
| Corriente máx. terminales I/O | 15 mA @ 30 V |
| Pantalla | LCD gráfico retroiluminado, 192 × 64 píxeles |
| Material de la carcasa | ABS |
| Grado de protección | IP30 |
| Dimensiones | 190 × 395 × 117 mm |
| Peso | 1,95 kg |
| Temperatura de funcionamiento | −10 °C a +55 °C |
| Humedad relativa | ≤ 93 %, sin condensación |
| Batería reloj interno | CR2032 |
El módulo FAD100 está indicado para ampliar a dos zonas independientes la cobertura del sistema FA100 en instalaciones que requieren distintos niveles de sensibilidad por área: salas blancas y entornos de muy alta limpieza (clase A), centros de datos y recintos con equipos electrónicos críticos (clase B), o grandes espacios con humo diluido (clase C). Resulta especialmente adecuado en edificios donde dos zonas diferenciadas deben monitorizarse desde un único equipo central.
