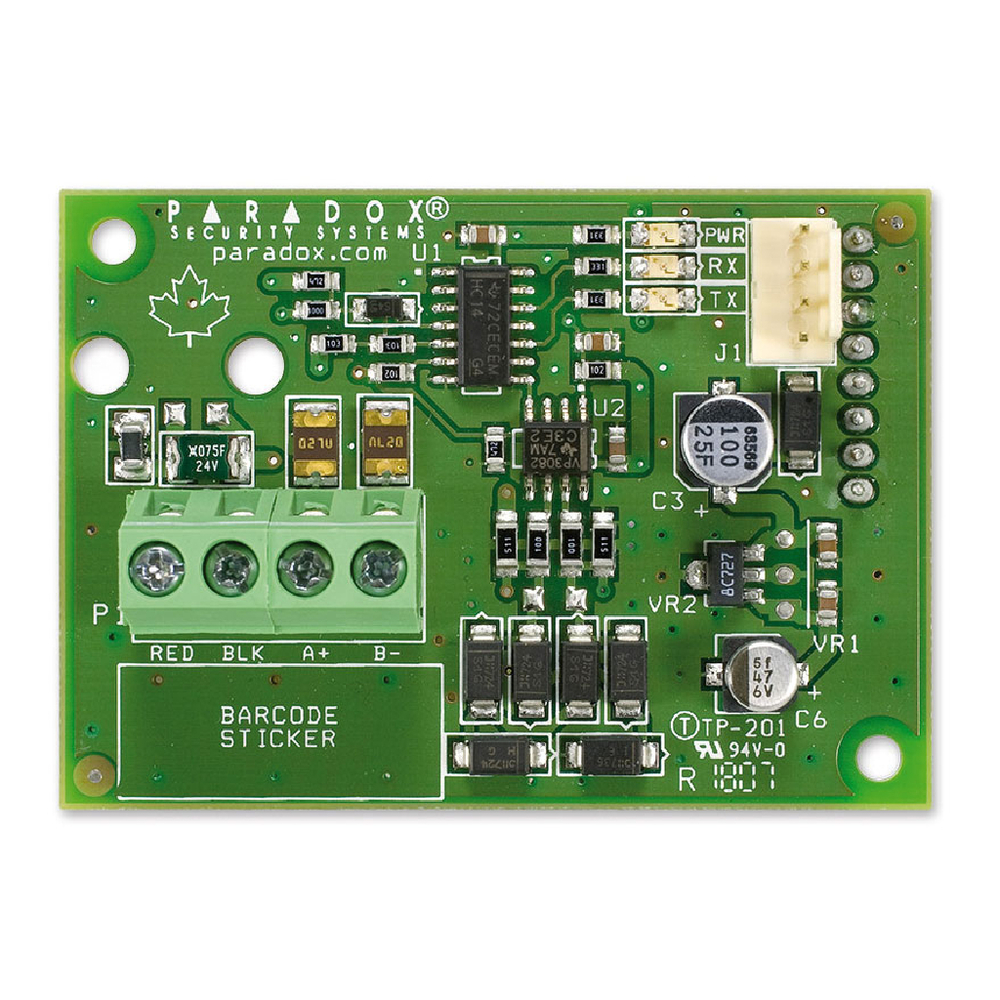

El Paradox CVT485 es un módulo convertidor Plug-In que transforma la comunicación serie en protocolo RS485, permitiendo instalar el comunicador PCS265LTE o PCS250 a hasta 300 m del panel de control. Compatible exclusivamente en modo GSM, se conecta directamente al puerto serie del panel.
El CVT485 es un módulo Plug-In diseñado para integrarse directamente en el puerto serie del panel de control Paradox. Convierte el protocolo serie a RS485, permitiendo instalar el comunicador PCS265LTE o PCS250 a distancias de hasta 300 m del panel, ideal para mejorar la cobertura GSM o para ocultar el comunicador en una ubicación más conveniente.
📄 Descargar ficha técnica (PDF)
Las líneas de datos RS485 (A+ y B-) permiten separar el comunicador del panel hasta 300 m (1000 ft).
Se monta directamente en el puerto serie del panel de control, simplificando la instalación.
Diseñado específicamente para estos comunicadores Paradox cuando operan en modo GSM.
Incluye cable serie para conexiones de hasta 1 m directamente desde el panel.
Posibilidad de alimentar el comunicador con fuente de 12 V independiente para mayor libertad de instalación.
Nota: El CVT485 es compatible exclusivamente cuando el comunicador Paradox opera en modo GSM hacia la estación central. Las líneas de alimentación del conector RS485 tienen restricciones de longitud según el calibre del cable utilizado.
El módulo convierte la señal serie del panel a protocolo RS485, un estándar robusto para comunicaciones industriales a larga distancia, garantizando una transmisión fiable entre panel y comunicador.
Aunque las líneas de datos alcanzan 300 m, la alimentación está sujeta a caída de tensión. La longitud máxima recomendada varía según el calibre: 12 m para AWG24, 20 m para AWG22, 30 m para AWG20 y 50 m para AWG18. Se recomienda usar batería o fuente de alimentación independiente cuando se superen estas distancias.
El CVT485 resulta especialmente útil cuando el comunicador debe ubicarse en una zona con mejor cobertura GSM, o cuando por razones de instalación deba ocultarse lejos del panel principal.
| Característica | Valor |
|---|---|
| Modelo | CVT485 |
| Marca | Paradox |
| Tipo | Convertidor Plug-In RS485 |
| Distancia máxima RS485 (A+/B-) | Hasta 300 m (1000 ft) |
| Distancia cable serie incluido | Hasta 1 m (3 ft) |
| Compatibilidad | PCS265LTE, PCS250 |
| Modo de operación | Solo en modo GSM |
| Longitud máx. alimentación AWG24 | 12 m (40 ft) |
| Longitud máx. alimentación AWG22 | 20 m (65 ft) |
| Longitud máx. alimentación AWG20 | 30 m (100 ft) |
| Longitud máx. alimentación AWG18 | 50 m (160 ft) |
Instalaciones de intrusión donde el comunicador GSM Paradox PCS265LTE o PCS250 debe ubicarse lejos del panel para mejorar la cobertura de red o por requerimientos de la instalación. Especialmente indicado para instalaciones en edificios con estructura metálica o zonas con cobertura GSM limitada junto al panel.
