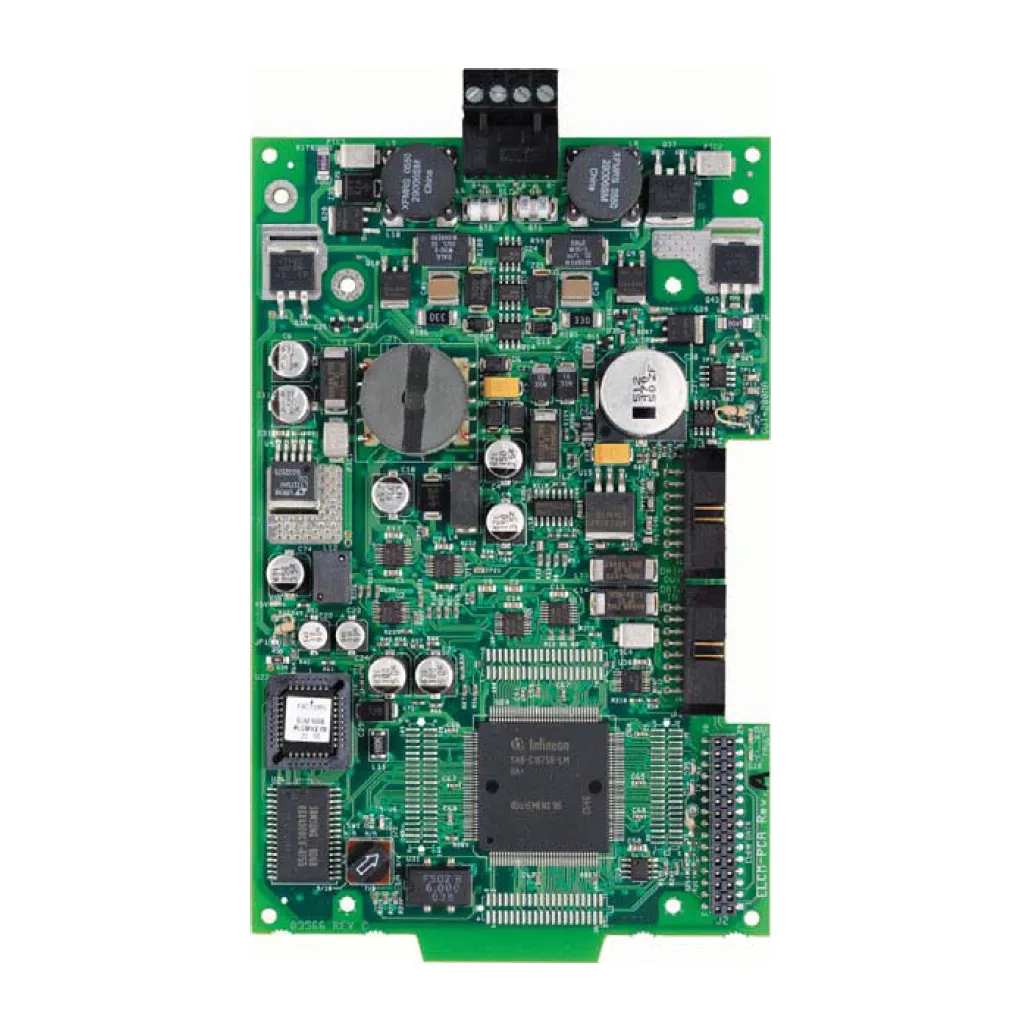

El LCM-320 de NOTIFIER es un módulo de control de lazo diseñado para ampliar los circuitos de línea de señalización (SLC) de los paneles de alarma contra incendio de la serie ONYX®, concretamente NFS-3030/NFS2-3030. Permite hasta 3.810 m de alcance en lazo Clase B (Estilo 4) con cable trenzado sin apantallar, instalación plug-in y hasta cinco unidades en un mismo gabinete.
El NOTIFIER LCM-320 es un módulo de control de lazo que proporciona circuitos de línea de señalización (SLC) a los paneles de alarma contra incendio de la serie ONYX®, en concreto a los modelos NFS-3030 y NFS2-3030. Su instalación plug-in y su diseño compacto permiten alojar múltiples lazos en un mismo gabinete con la mínima ocupación de espacio.
Nota técnica: la resistencia máxima del lazo es de 50 ohms. En caso de cortocircuito, el circuito se bloquea automáticamente hasta su corrección. Se recomienda instalar el sistema en un entorno con temperatura ambiente de 15 °C – 27 °C para preservar la vida útil de los componentes electrónicos.
El LCM-320 añade lazos SLC a los paneles NFS-3030 y NFS2-3030. Cada panel admite hasta cinco módulos LCM-320, y cada uno de ellos puede asociarse a un módulo expansor LEM-320, duplicando así la capacidad de lazo disponible. Los módulos múltiples se interconectan en cadena mediante cable plano desde el colector J7 de la CPU-3030.
La instalación es de tipo plug-in, lo que simplifica el montaje dentro del gabinete junto a la CPU del panel. El módulo acepta cable trenzado sin apantallar de entre 12 AWG y 18 AWG, con longitudes de lazo que van desde los 983 m con 18 AWG hasta los 3.810 m con 12 AWG en topología Clase B (Estilo 4).
Cada lazo SLC del LCM-320 admite hasta 159 detectores y 159 módulos. Los dispositivos FlashScan pueden operar en modo FlashScan o CLIP; los configurados en modo CLIP deben direccionarse a 99 o menos.
El LCM-320 cuenta con las aprobaciones UL (S635), ULC (S635/CS118), FM, CSFM (7165-0028:224 y 7170-0028:223 con NFS-3030/NFS2-3030) y MEA (345-02-E), entre otras.
| Tensión nominal | 24 Vdc |
|---|---|
| Tensión máxima | 27,6 Vdc |
| Corriente máxima (LCM-320) | 130 mA |
| Corriente máxima lazo SLC único | 400 mA |
| Longitud máxima lazo – 12 AWG | 3.810 m (12.500 pies) |
| Longitud máxima lazo – 14 AWG | 2.438 m (8.000 pies) |
| Longitud máxima lazo – 16 AWG | 1.486 m (4.875 pies) |
| Longitud máxima lazo – 18 AWG | 983 m (3.225 pies) |
| Resistencia máxima de lazo | 50 ohms |
| Temperatura de funcionamiento | 0 °C – 49 °C |
| Humedad relativa | 93% ± 2% HR (sin condensación) a 32 °C ± 2 °C |
| Módulos máximos por panel | 5 LCM-320 + 5 LEM-320 (NFS-3030/NFS2-3030) |
| Detectores por lazo | Hasta 159 |
| Módulos por lazo | Hasta 159 |
| Homologaciones | UL S635, ULC S635/CS118, FM, CSFM, MEA 345-02-E |
El LCM-320 está indicado para instalaciones de detección de incendio que requieran ampliar la capacidad de lazo SLC de los paneles NFS-3030 o NFS2-3030 de la serie ONYX®. Es especialmente adecuado en proyectos de mediana y gran escala donde se necesiten múltiples lazos de señalización en un gabinete compacto, como edificios de oficinas, instalaciones industriales o centros hospitalarios que ya dispongan de infraestructura NOTIFIER ONYX®.
