Pinza voltamperimétrica trifásica UT267B de Uni-Trend con pantalla LCD 240×160, medición simultánea de 3 fases, diagrama vectorial, RS-232 y almacenamiento de 99 datos.

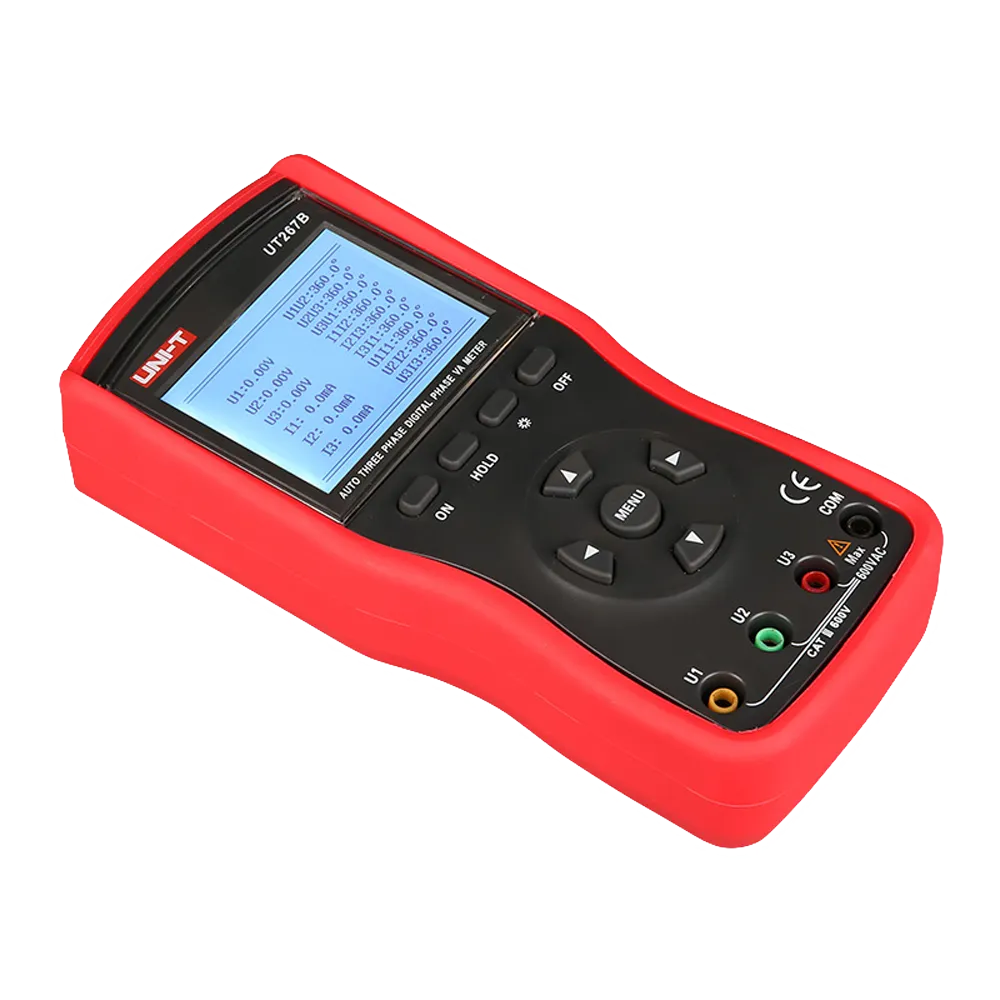

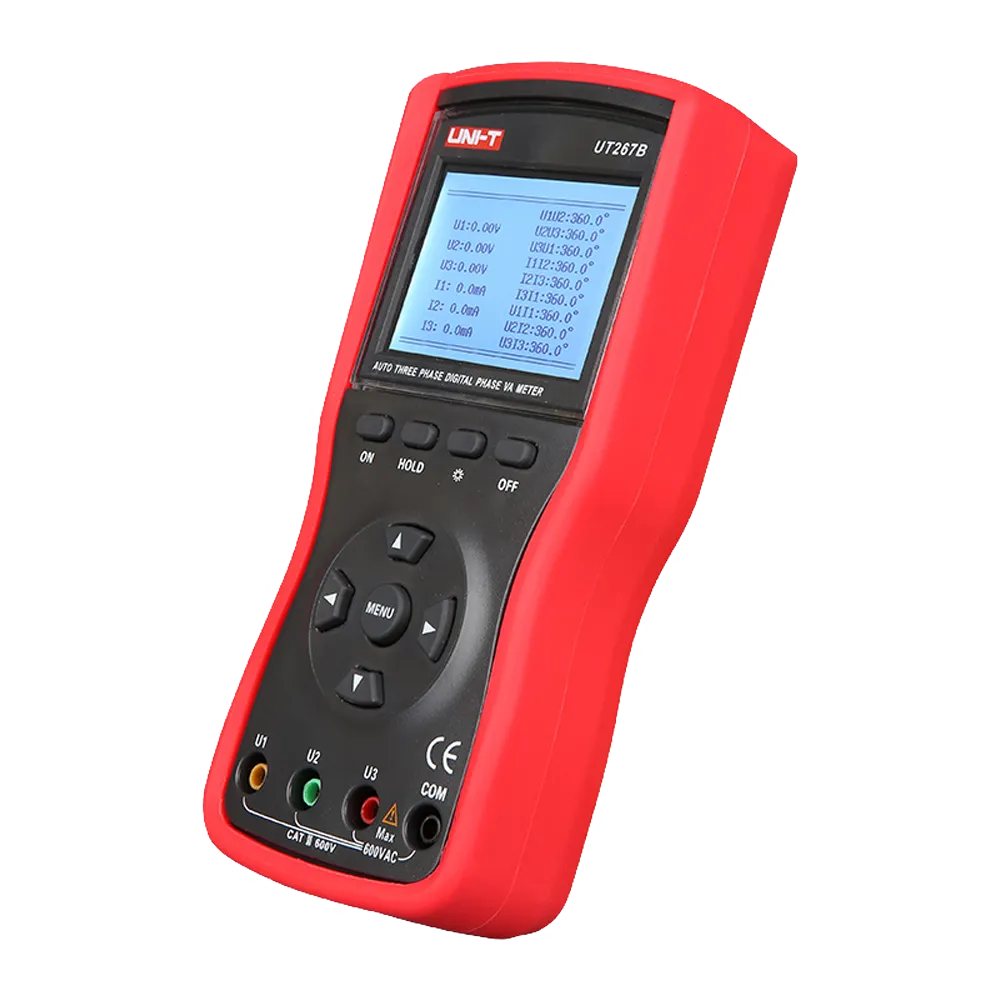

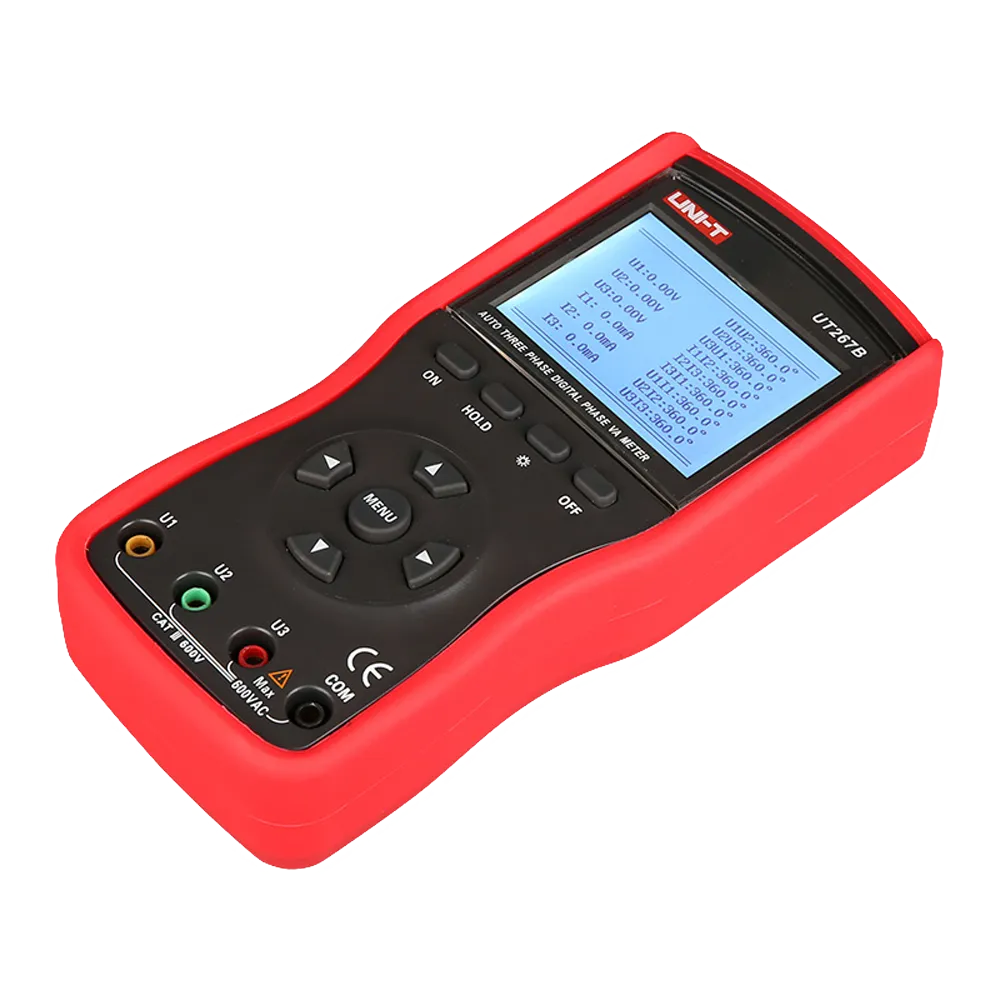

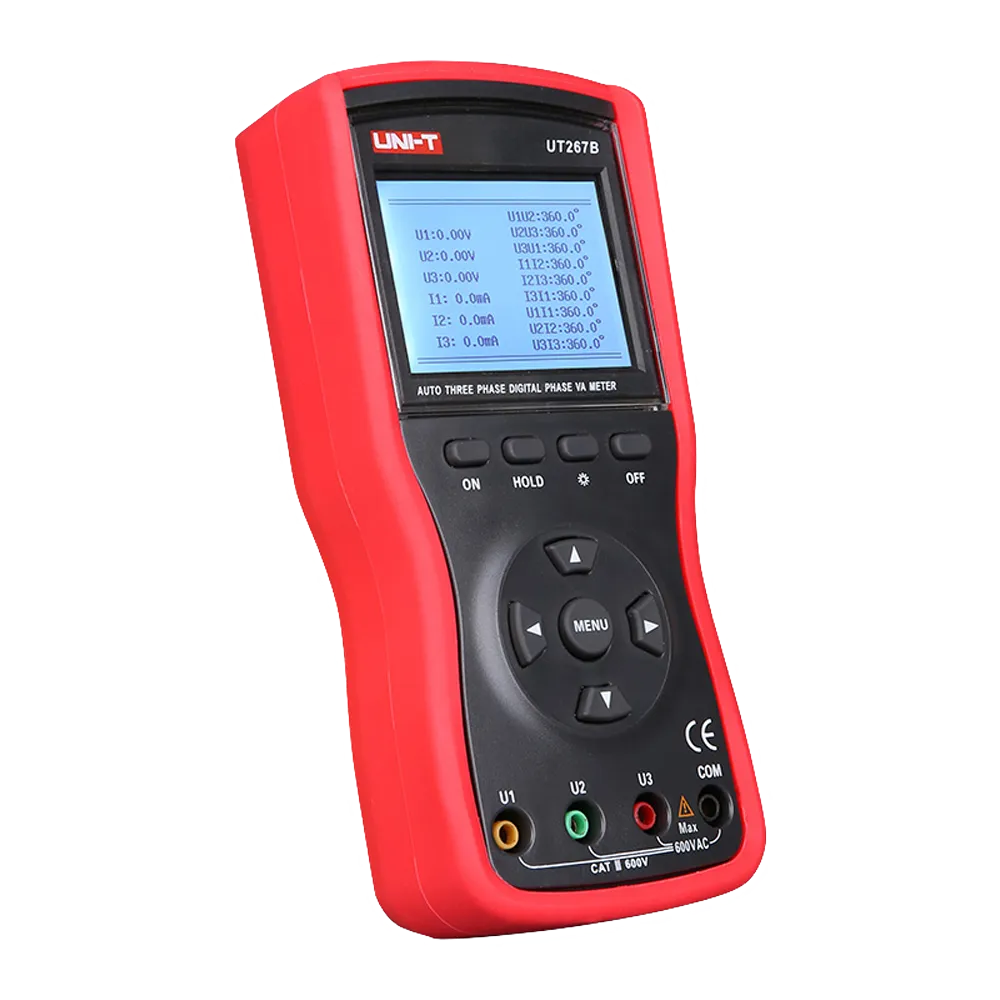

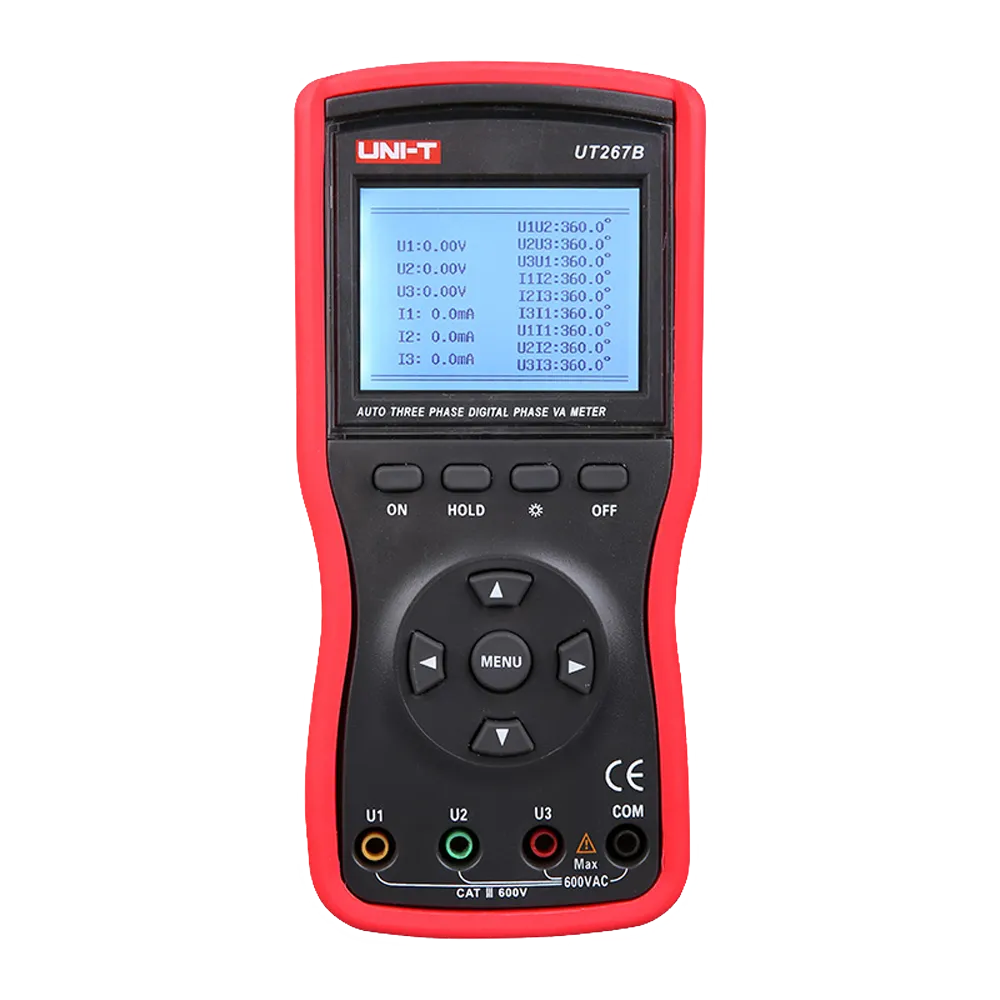

El Uni-Trend UT267B es una pinza voltamperimétrica trifásica económica que permite medir de forma simultánea los tres sistemas de fase y visualizar el diagrama vectorial directamente en su pantalla LCD de 240×160 puntos. Ideal para electricistas y técnicos de mantenimiento eléctrico en cuadros de distribución.
Este instrumento está diseñado para uso en instalaciones de baja tensión dentro de los límites de categoría CAT II 600 V / CAT III 300 V. Consulte siempre el manual antes de realizar mediciones.
El UT267B integra la medición de corriente AC, tensión AC, frecuencia, potencia activa, potencia aparente, potencia reactiva, factor de potencia, ángulo de fase y suma vectorial de corrientes, cubriendo todas las magnitudes esenciales para el análisis de sistemas trifásicos.
La pantalla de 240×160 puntos con retroiluminación permite visualizar el diagrama de fases en tiempo real, facilitando el diagnóstico de desequilibrios y problemas de calidad de energía sin necesidad de equipos adicionales.
La interfaz RS-232 posibilita la transferencia de mediciones a un ordenador para su análisis. El equipo dispone de memoria para 99 registros, función de retención de datos (Data Hold) y apagado automático en aproximadamente 15 minutos para preservar las pilas.
El equipo se suministra con 3 pinzas de corriente, 4 cables de medición (amarillo, verde, rojo y negro), pilas LR6 y manual en inglés. Las pinzas están disponibles en formato acuminado (7,5 mm × 13 mm) o mordaza redonda (35 mm × 40 mm). El conjunto pesa 550 g con unas dimensiones de 196 × 92 × 54 mm.
El UT267B cuenta con las certificaciones CE y UKCA y está homologado para categorías de instalación CAT II 600 V y CAT III 300 V, garantizando su uso seguro en cuadros de distribución y equipos industriales de baja tensión.
| Corriente AC | 0 mA ~ 20 A | Precisión ±(1,5%+3) |
|---|---|
| Tensión AC | 0 V ~ 600 V | Precisión ±(1,5%+3) |
| Frecuencia | 45 Hz ~ 65 Hz | Precisión ±(2%+3) |
| Potencia activa | 0 W ~ 12 kW | Precisión ±(3%+3) |
| Potencia aparente | 0 VA ~ 12 kVA | Precisión ±(3%+3) |
| Potencia reactiva | 0 VAR ~ 12 kVAR | Precisión ±(3%+3) |
| Factor de potencia | -1 ~ +1 | Precisión ±0,03 |
| Ángulo de fase | 0° ~ 360° | Precisión ±1° |
| Suma vectorial de corrientes | 0 mA ~ 60 A |
| Número de fases | 3 |
| Almacenamiento de datos | 99 registros |
| Tamaño de mordaza | Acuminada: 7,5 mm × 13 mm (opcional); Redonda: 35 mm × 40 mm (opcional) |
| Categoría de instalación | CAT II 600 V, CAT III 300 V |
| Pantalla | LCD 240×160 puntos con retroiluminación |
| Tasa de muestreo | 0,5 veces/s |
| Apagado automático | Aprox. 15 minutos |
| Alimentación | 6 × pila 1,5 V (LR6) |
| Certificaciones | CE, UKCA |
| Dimensiones | 196 × 92 × 54 mm |
| Peso neto | 550 g |
| Accesorios incluidos | Pilas, 3 pinzas de corriente, 4 cables de medición (amarillo, verde, rojo, negro), manual en inglés |
El Uni-Trend UT267B está especialmente indicado para la supervisión y mantenimiento de cuadros de distribución trifásica, trabajos de instalación y reparación eléctrica industrial, verificación del equilibrio de cargas trifásicas y análisis de calidad de energía en instalaciones de baja tensión.
