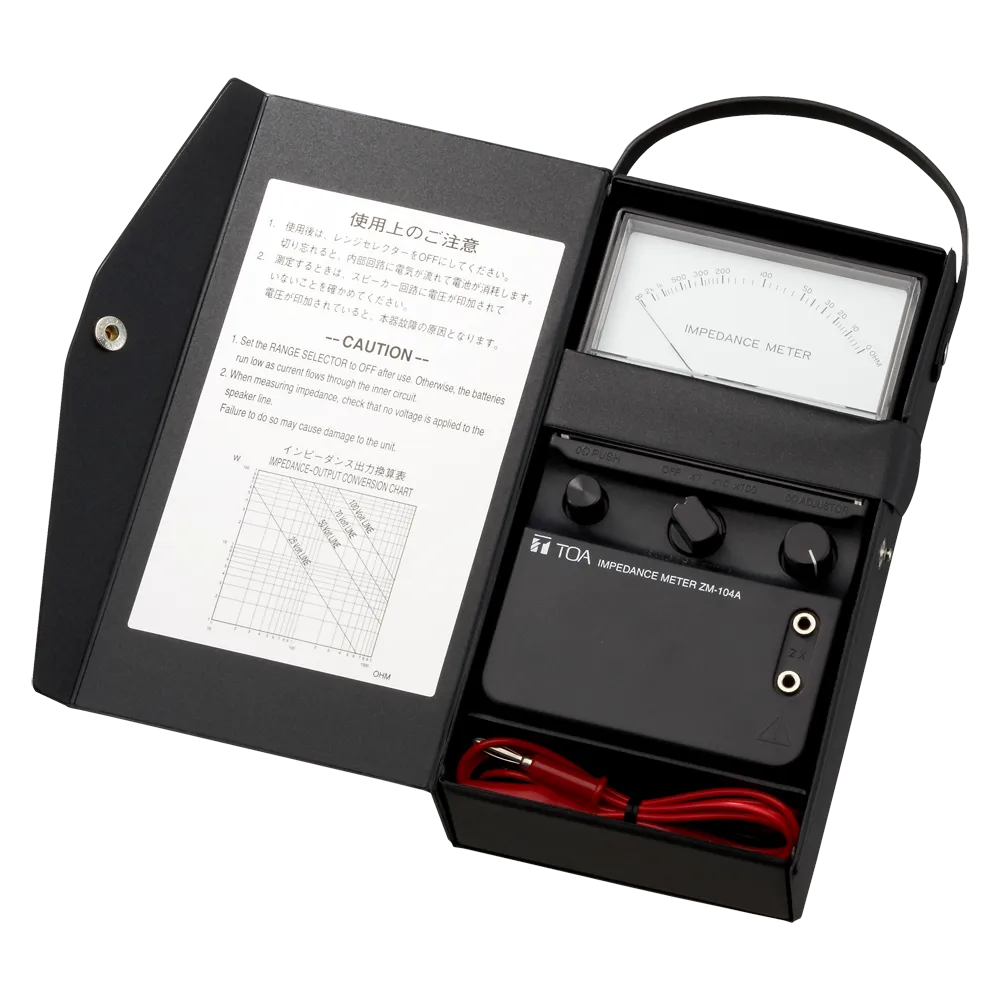

El TOA ZM-104A es un medidor de impedancias portátil y de fácil manejo para comprobar altavoces y circuitos de altavoces, con oscilador de 1 kHz, tres rangos de medición y alimentación por pilas para uso móvil.
El TOA ZM-104A es un medidor de impedancias portátil pensado para la comprobación precisa de altavoces y circuitos de altavoces en instalaciones de megafonía, voz de evacuación y sonorización profesional. Su diseño compacto y su alimentación por pilas lo convierten en la herramienta idónea para técnicos de campo.
La autonomía real de las pilas depende del rango de medición seleccionado. Consulte las instrucciones de uso para la correcta interpretación de la tabla gráfica de conversión impedancia-potencia.
El ZM-104A genera una señal de oscilador a 1 kHz para medir con exactitud la impedancia de altavoces individuales o de circuitos completos, incluso cuando las líneas presentan grandes longitudes de cable. Esto resulta esencial para validar instalaciones de línea de 100 V o circuitos de baja impedancia antes de la puesta en servicio.
El equipo ofrece tres rangos seleccionables: 5 Ω–1 kΩ, 50 Ω–10 kΩ y 500 Ω–100 kΩ, que en conjunto cubren de 2 Ω a 100 kΩ. Esta versatilidad permite medir tanto altavoces de baja impedancia como transformadores y circuitos de alta impedancia propios de sistemas de megafonía de 100 V.
Alimentado por 4 pilas AA, el ZM-104A no requiere red eléctrica, lo que facilita su uso en obra, en salas técnicas sin toma de corriente cercana o en intervenciones de mantenimiento. La autonomía de entre 30 y 60 horas garantiza jornadas completas de trabajo sin necesidad de cambiar las pilas con frecuencia.
El dispositivo incorpora una tabla gráfica de conversión impedancia-potencia que permite al técnico interpretar directamente los resultados de la medición y verificar que la carga conectada corresponde a la potencia nominal esperada, sin necesidad de cálculos adicionales.
El ZM-104A se entrega con un maletín de transporte y un juego de puntas de prueba, de modo que el técnico dispone de todo lo necesario desde el primer momento, sin accesorios adicionales.
| Modelo | ZM-104A |
|---|---|
| Tipo | Medidor de impedancias |
| Rango de medición total | 2 Ω a 100 kΩ |
| Rango 1 | 5 Ω–1 kΩ |
| Rango 2 | 50 Ω–10 kΩ |
| Rango 3 | 500 Ω–100 kΩ |
| Frecuencia del oscilador | 1 kHz |
| Alimentación | 4 pilas AA (Mignon) |
| Autonomía estimada | 30–60 horas (según rango) |
| Accesorios incluidos | Maletín y juego de puntas de prueba |
El TOA ZM-104A está especialmente indicado para la verificación y puesta en marcha de instalaciones de megafonía y voz de evacuación, comprobación de circuitos de altavoces en líneas de 100 V, mantenimiento preventivo y correctivo de sistemas de sonorización en edificios, centros comerciales, instalaciones industriales y cualquier entorno donde sea necesario medir impedancias de altavoces con precisión y movilidad.
