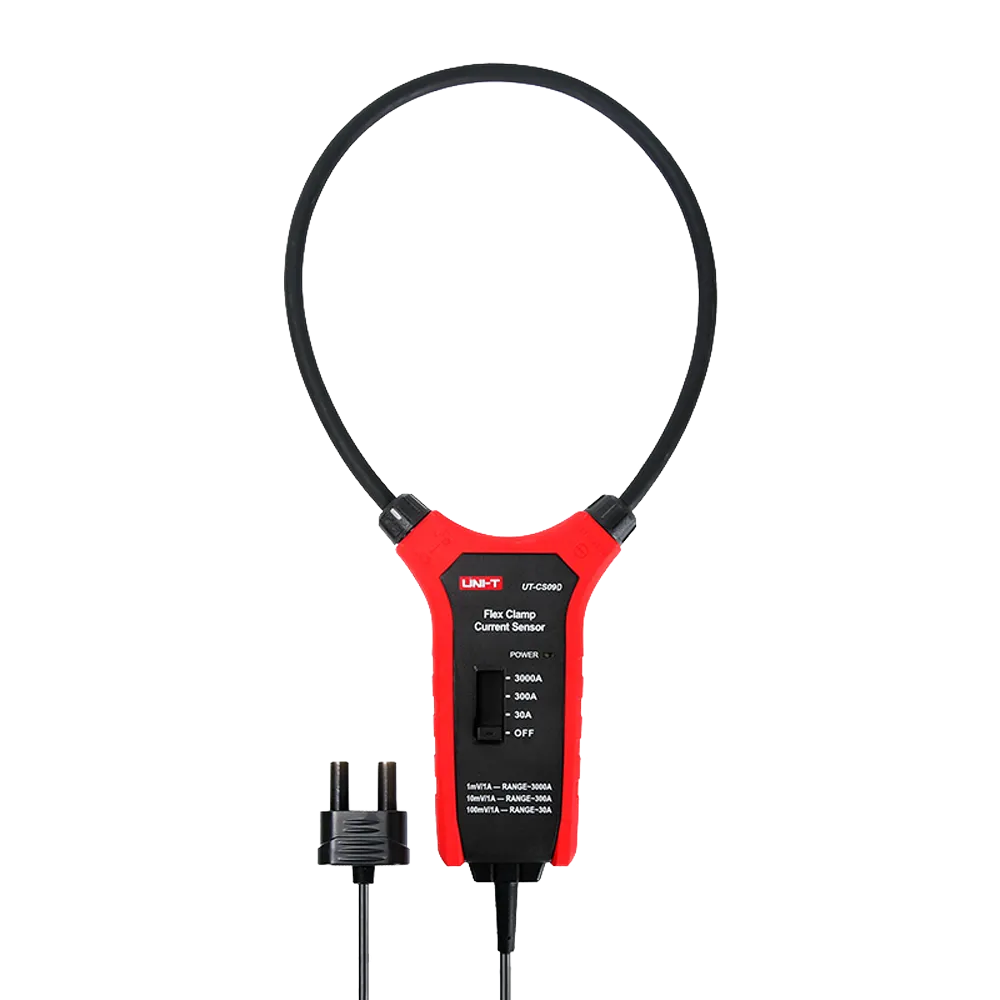

Sensor de pinza flexible Rogowski UT-CS09D de Uni-Trend para medición de corriente alterna hasta 3000A AC, con salida de tensión BNC y tres rangos seleccionables. Compatible con multímetros y osciloscopios.
El Uni-Trend UT-CS09D es un sensor de pinza flexible de tipo Rogowski diseñado para la medición segura y precisa de corriente alterna hasta 3000A AC. Con tres rangos seleccionables y salida de tensión mediante conector BNC, es compatible con multímetros y osciloscopios, siendo idóneo para instalaciones eléctricas de baja tensión en entornos industriales y de edificación.
Antes de realizar cualquier medición, desconecte el conductor que se va a medir. No active el conductor antes de que el sensor esté correctamente bloqueado a su alrededor. No utilice el sensor en conductores con tensiones superiores a DC 1000V o AC 750V.
El núcleo del diseño del UT-CS09D es la bobina Rogowski flexible, que permite rodear conductores de diversas formas y tamaños con facilidad. Esta tecnología proporciona una medición estable, segura y fiable de corriente alterna sin necesidad de interrumpir el circuito, adaptándose a instalaciones de difícil acceso.
El selector de posiciones permite elegir entre tres rangos de trabajo: 1,5A–30A, 30A–300A y 300A–3000A. Si se desconoce la corriente a medir, se recomienda comenzar siempre por el rango de 3000A e ir reduciendo progresivamente. La posición OFF desconecta el sensor para preservar la vida de las pilas.
El sensor convierte la corriente medida en una señal de tensión disponible en el terminal BNC: en el rango de 30A, la relación es de 100mV por amperio; en el rango de 300A, 10mV por amperio; y en el rango de 3000A, 1mV por amperio. Esta salida puede leerse directamente con un multímetro o un osciloscopio compatible.

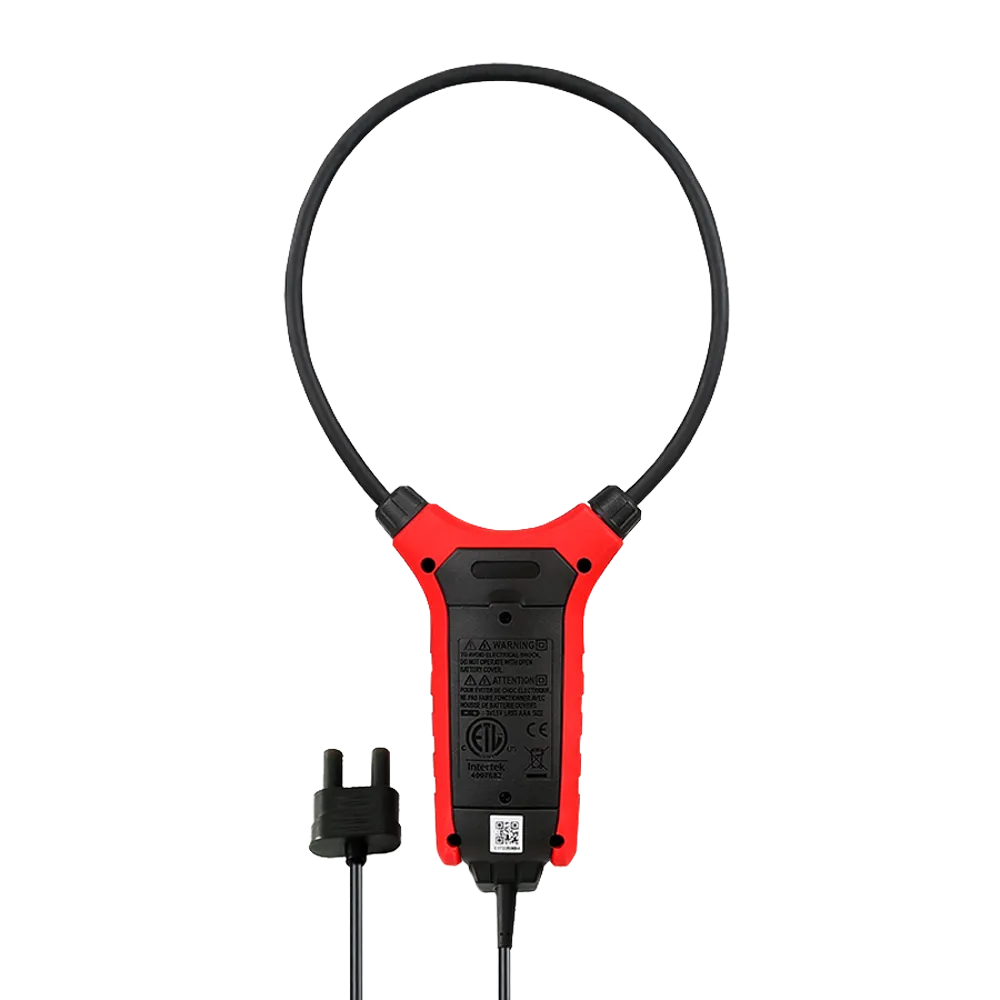

El UT-CS09D cumple con las normas IEC61010-1, IEC61010-031 e IEC61010-2-032, así como con los estándares CE, RoHS y doble aislamiento. Está clasificado como CAT IV 600V con grado de contaminación II, siendo apto para circuitos conectados en la fuente de instalaciones de baja tensión de edificios.
El indicador LED de encendido emite luz roja constante durante el funcionamiento normal. Cuando la tensión de las pilas desciende por debajo de 3,3V, el indicador parpadea una vez por segundo, alertando al usuario de que es necesario sustituir las 3 pilas AAA de 1,5V incluidas en el equipo.
| Modelo | UT-CS09D |
|---|---|
| Tipo de sensor | Bobina Rogowski flexible |
| Corriente máxima | 3000A AC |
| Rango A (bajo) | 1,5A–30A |
| Rango B (medio) | 30A–300A |
| Rango C (alto) | 300A–3000A |
| Salida rango 30A | 1A → 100mV |
| Salida rango 300A | 1A → 10mV |
| Salida rango 3000A | 1A → 1mV |
| Terminal de salida | BNC |
| Categoría de medida | CAT IV 600V |
| Grado de contaminación | II |
| Normas | IEC61010-1, IEC61010-031, IEC61010-2-032, CE, RoHS |
| Doble aislamiento | Sí |
| Tensión máxima conductor | DC 1000V / AC 750V |
| Alimentación | 3 × pilas AAA 1,5V |
| Aviso batería baja | Parpadeo cada 1s (tensión < 3,3V) |
El Uni-Trend UT-CS09D es especialmente adecuado para técnicos electricistas e instaladores que necesiten medir corrientes elevadas en instalaciones de baja tensión de edificios, cuadros eléctricos industriales, sistemas de distribución y cualquier entorno donde se requiera una medición AC no invasiva y segura en conductores de gran sección o geometría irregular.
