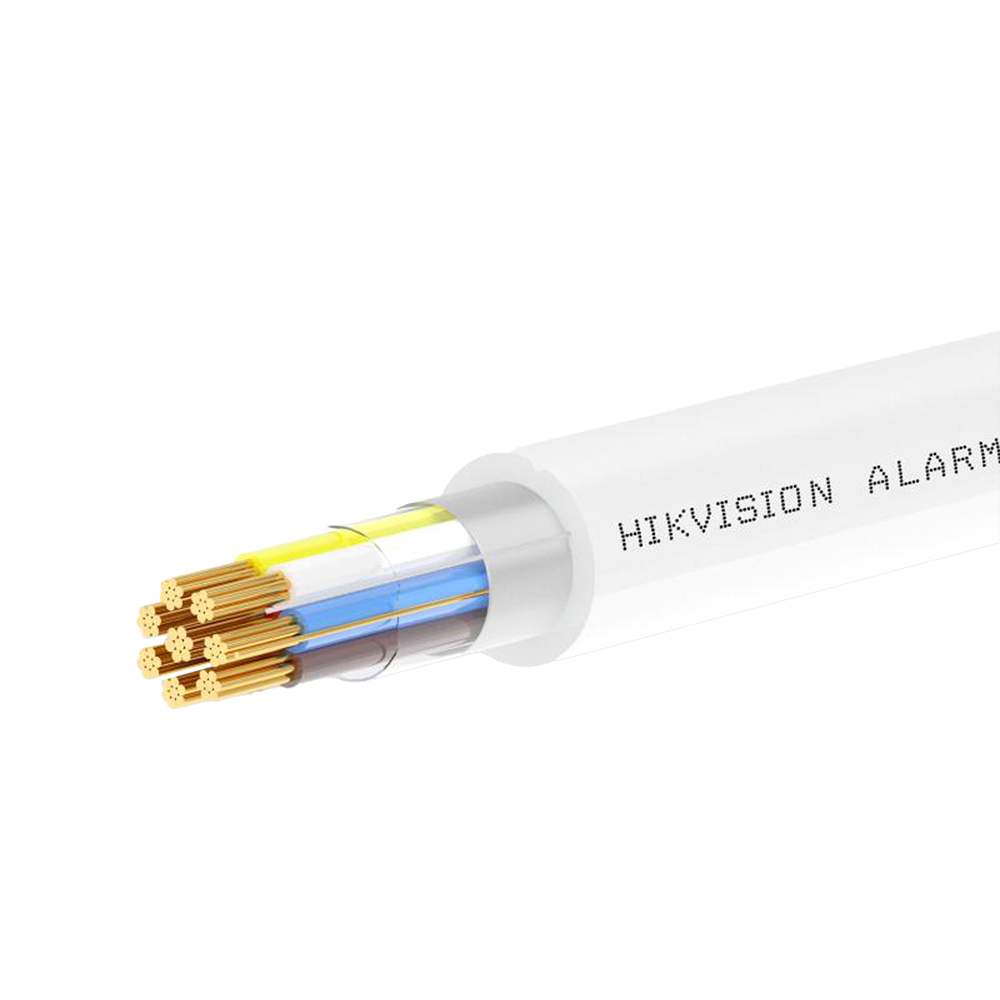

Cable híbrido Hikvision DS-1AC2C4APL1 para sistemas de alarma e intrusión. Configura 4 núcleos de señal de cobre electrolítico flexible 0,22 mm² y 2 núcleos de alimentación 0,75 mm², blindaje de papel de aluminio y cinta Mylar con hilo de drenaje CuSn, cubierta y aislamiento LSZH, diámetro exterior 5,20 ± 0,30 mm, voltaje de operación 60 V, certificación CPR Eca y RoHS 2.0. Rollo de 100 m, color blanco, peso 5,5 ± 0,8 kg.
El Hikvision DS-1AC2C4APL1 es un cable híbrido de alarma e intrusión que integra 4 conductores de señal y 2 conductores de alimentación en un único rollo de 100 metros. Su cubierta y aislamiento LSZH (Low Smoke Zero Halogen), el blindaje de papel de aluminio con cinta Mylar y la certificación CPR Eca lo hacen idóneo para instalaciones donde la seguridad pasiva frente al fuego y la resistencia a interferencias electromagnéticas son requisitos prioritarios.
Los 4 núcleos de señal están fabricados en cobre electrolítico desnudo de 99,95 % de pureza, con una sección de 0,22 mm² formada por 7 hilos de 0,185 ± 0,01 mm. Los 2 núcleos de alimentación alcanzan 0,75 mm² con 24 hilos de 0,185 ± 0,01 mm. La alta flexibilidad de ambas configuraciones facilita el tendido en canalizaciones con cambios de dirección frecuentes y radio de curvatura reducido, sin riesgo de fractura en los conductores.
El apantallamiento combina papel de aluminio y cinta Mylar (poliéster metalizado) que envuelven conjuntamente los conductores, más un hilo de drenaje de cobre formado por 7 hilos de 0,15 ± 0,01 mm. Este hilo facilita la conexión del blindaje a masa sin necesidad de pelar la pantalla. Adicionalmente, el cable incorpora un cordón de rasgado (rip cord) de poliéster que permite abrir la cubierta con precisión sin herramientas cortantes que puedan dañar el blindaje.
Tanto el aislamiento individual de los conductores (espesor 0,20 mm) como la cubierta exterior (espesor 0,50 mm) son de material LSZH. Este compuesto no contiene halógenos, emite mínimas cantidades de humo en caso de incendio y no libera gases corrosivos, protegiendo tanto a las personas como a los equipos electrónicos próximos. El diámetro exterior de la cubierta es de 5,20 ± 0,30 mm.
La resistencia en corriente continua de los conductores de señal es ≤ 9,5 Ω/100 m, mientras que la de los conductores de alimentación es ≤ 2,9 Ω/100 m, garantizando bajas pérdidas resistivas incluso a lo largo del rollo completo. La resistencia de aislamiento es ≥ 10 MΩ·km. El voltaje máximo de operación es de 60 V y el rango de temperatura operativa oscila entre −20 °C y 70 °C, lo que permite su uso tanto en interiores como en instalaciones con variaciones térmicas moderadas.
El cable cuenta con certificación CPR Eca, la clase de reacción al fuego que acredita su comportamiento seguro según el Reglamento de Productos de Construcción europeo. Cumple asimismo con RoHS 2.0, lo que garantiza la ausencia de sustancias peligrosas restringidas por la directiva europea de equipos eléctricos y electrónicos.
| Longitud del rollo | 100 m |
|---|---|
| Material del conductor | Cobre desnudo (99,95 % de pureza) |
| Núcleos de señal (4×) | 0,22 mm² — 7×0,185 ± 0,01 mm |
| Núcleos de potencia (2×) | 0,75 mm² — 24×0,185 ± 0,01 mm |
| Material de aislamiento | LSZH (Low Smoke Zero Halogen) |
| Espesor de aislamiento | 0,20 mm |
| Blindaje | Papel de aluminio y cinta Mylar |
| Hilo de drenaje | Cobre — 7×0,15 ± 0,01 mm |
| Cordón de rasgado | Poliéster (Rip cord) |
| Material de la cubierta | LSZH |
| Diámetro de la cubierta | 5,20 ± 0,30 mm |
| Espesor de la cubierta | 0,50 mm |
| Resistencia DC (0,22 mm²) | ≤ 9,5 Ω/100 m |
| Resistencia DC (0,75 mm²) | ≤ 2,9 Ω/100 m |
| Resistencia de aislamiento | ≥ 10 MΩ·km |
| Voltaje de operación | 60 V |
| Temperatura operativa | −20 °C a 70 °C |
| Certificación de fuego | CPR Eca / RoHS 2.0 |
| Color de la cubierta | Blanco |
| Peso del rollo | 5,5 ± 0,8 kg |
