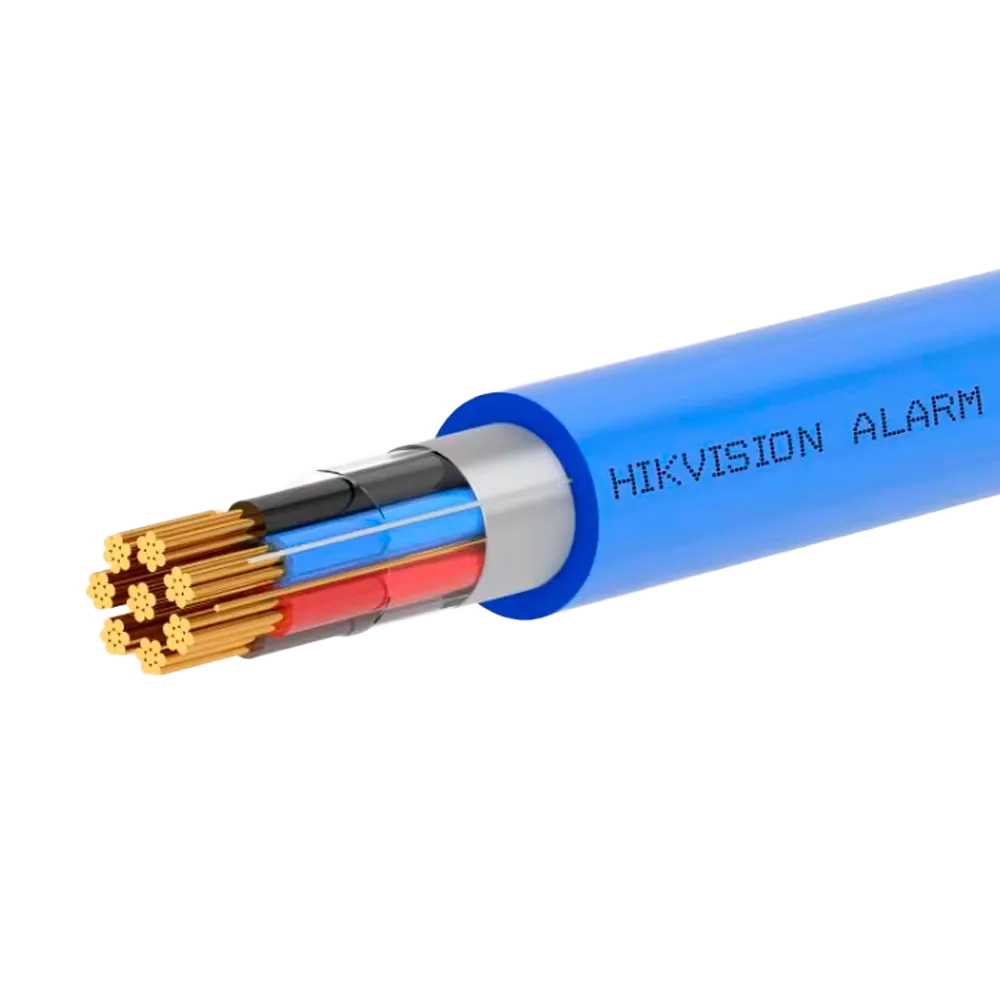

Cable de alarma apantallado de 4 hilos Hikvision DS-1AC4APL1, con cubierta LSZH y clasificación CPR Eca. Longitud de 100 m, apto para detectores de humo, alarmas antirrobo y detectores de movimiento.
El Hikvision DS-1AC4APL1 es un cable de alarma apantallado de 4 hilos de 0,22 mm² con cubierta LSZH y clasificación CPR Eca, diseñado para instalaciones de detección y seguridad en edificios. Presenta cobre desnudo de alta pureza (99,95 %) y apantallamiento con lámina de aluminio y cinta Mylar, garantizando una transmisión fiable de señales en entornos exigentes.
Este cable está concebido para instalaciones fijas de alarma y detección. Respete siempre la tensión máxima de trabajo (60 V) y las condiciones de temperatura indicadas. La instalación debe realizarla personal técnico cualificado conforme a la normativa vigente.
El conductor está formado por 7 hilos de cobre desnudo de 0,185 ± 0,01 mm de diámetro, con una pureza del 99,95 %. El aislamiento de cada hilo es de material LSZH con un diámetro exterior de 1,05 ± 0,10 mm y un espesor medio de 0,20 mm. La cubierta exterior, también LSZH, presenta un diámetro de 3,90 ± 0,30 mm y un espesor medio de 0,50 mm, en color blanco.
El cable incorpora un apantallamiento compuesto por lámina de aluminio y cinta Mylar, junto con un hilo de drenaje de cobre de 7 × (0,15 ± 0,01) mm. Este conjunto protege la señal frente a interferencias electromagnéticas, garantizando la integridad de las comunicaciones en instalaciones de alarma.
La resistencia de corriente continua del conductor es de ≤ 9,5 Ω/100 m, mientras que la resistencia de aislamiento alcanza ≥ 300 MΩ·km. La tensión máxima de operación es de 60 V. La cubierta LSZH ofrece una resistencia a la tracción de ≥ 10 MPa y un alargamiento en rotura de ≥ 150 %, asegurando una buena resistencia mecánica durante la instalación.
El DS-1AC4APL1 cumple con la directiva RoHS 2.0 y la clasificación CPR Eca, lo que lo hace apto para su comercialización e instalación en edificios dentro del ámbito de la Unión Europea según el Reglamento de Productos de Construcción.
Este cable está especialmente indicado para el cableado de detectores de humo, alarmas antirrobo y detectores de movimiento en edificios de oficinas de gran altura, hospitales, establecimientos de ocio, hoteles y residencias. Su cubierta de alta resistencia mecánica minimiza los daños durante el tendido.
| Modelo | DS-1AC4APL1 |
|---|---|
| Tipo de producto | Cable de alarma de 4 hilos |
| Sección de conductores | 4 × 0,22 mm² |
| Longitud | 100 m |
| Material conductor | Cobre desnudo (99,95 %) |
| Composición del conductor | 7 × (0,185 ± 0,01) mm |
| Material de aislamiento | LSZH |
| Diámetro del aislamiento | 1,05 ± 0,10 mm |
| Espesor medio del aislamiento | 0,20 mm |
| Color de los hilos | Rojo, amarillo, azul, negro |
| Hilo de drenaje | Cobre, 7 × (0,15 ± 0,01) mm |
| Apantallamiento | Lámina de aluminio y cinta Mylar |
| Material de la cubierta | LSZH |
| Diámetro de la cubierta | 3,90 ± 0,30 mm |
| Espesor medio de la cubierta | 0,50 mm |
| Color de la cubierta | Blanco |
| Resistencia DC del conductor | ≤ 9,5 Ω/100 m |
| Resistencia de aislamiento | ≥ 300 MΩ·km |
| Tensión de trabajo | 60 V |
| Resistencia a la tracción LSZH | ≥ 10 MPa |
| Alargamiento LSZH | ≥ 150 % |
| Temperatura de trabajo | -20 ~ 70 °C |
| Temperatura de almacenamiento | -20 ~ 70 °C |
| Clasificación contra incendio | CPR Eca |
| Cumplimiento normativo | RoHS 2.0, CPR Eca |
| Peso por bobina | 2,5 ± 0,2 kg |
| Dimensiones de la bobina | 190 × 190 × 100 mm |
El cable DS-1AC4APL1 es idóneo para instalaciones de seguridad en edificios de uso intensivo como hospitales, hoteles, edificios de oficinas y establecimientos de ocio. Se recomienda para el cableado de detectores de humo, sistemas de alarma antirrobo y detectores de movimiento donde se requiera una clasificación de reacción al fuego CPR Eca y baja emisión de humos halogenados.
