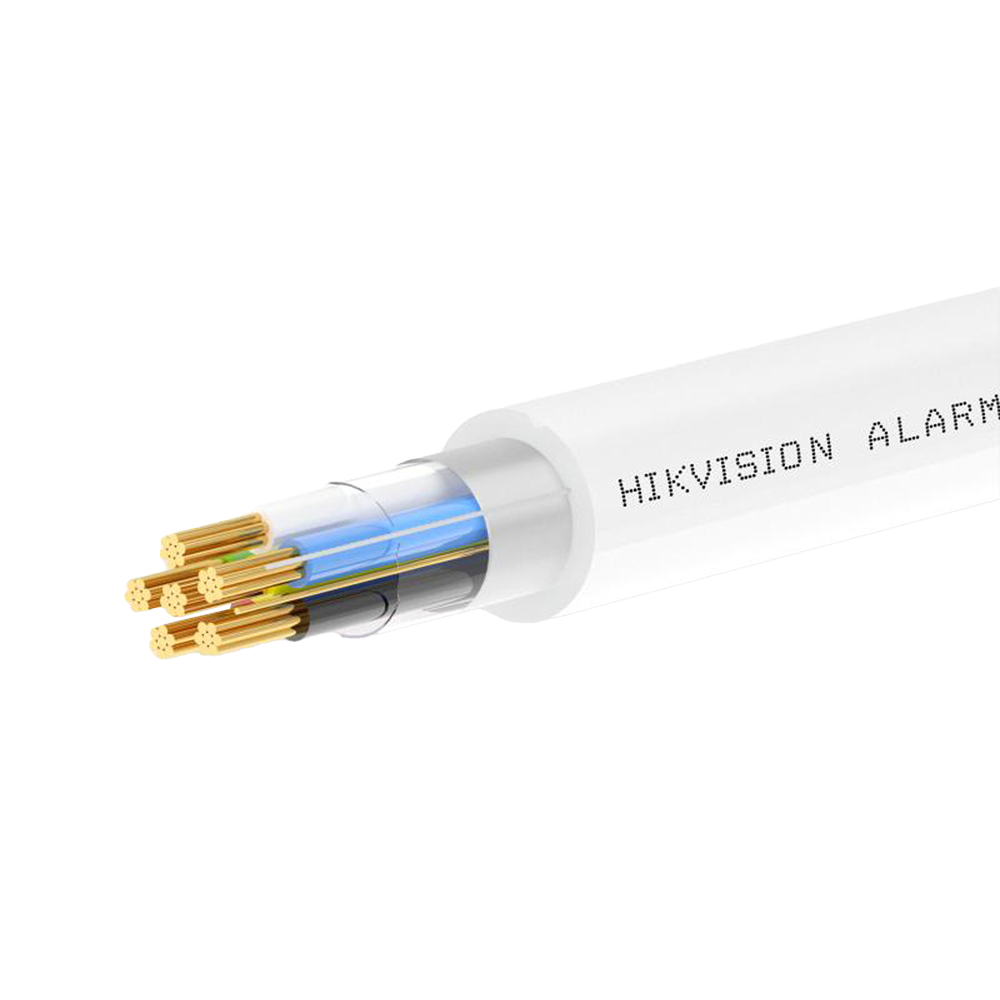

Cable de alarma híbrido Hikvision DS-1AC2B4APL1 con 4 núcleos de señal de 0,22 mm² y 2 núcleos de alimentación de 0,50 mm², conductor de cobre electrolítico flexible (pureza 99,95%), blindaje de papel de aluminio con cinta Mylar y hilo de drenaje CuSn, cubierta LSZH de 4,70 mm, certificado CPR Eca. Rollo de 100 m, tensión de operación 60 V, rango térmico −20 °C a 70 °C.
El Hikvision DS-1AC2B4APL1 es un cable de alarma híbrido de cubierta blanca que integra 4 conductores de señal y 2 de alimentación en un único rollo de 100 metros, permitiendo centralizar la señalización de detectores y la distribución de energía en una sola pasada de cable. Está fabricado con cobre electrolítico flexible de alta pureza (99,95%), aislamiento y cubierta LSZH, y cuenta con la certificación de reacción al fuego CPR Eca.
Los cuatro núcleos de señal presentan una sección de 0,22 mm² con estructura de 7 hilos de 0,185 ± 0,01 mm, identificados en verde, amarillo, blanco y azul. Los dos núcleos de alimentación alcanzan los 0,50 mm² con 16 hilos del mismo diámetro, en negro y rojo. La resistencia DC de los núcleos de señal es ≤ 9,5 Ω/100 m y la de los núcleos de potencia ≤ 4,35 Ω/100 m, valores que garantizan bajas pérdidas en instalaciones de hasta 100 m sin derivadores adicionales.
El conjunto de conductores queda protegido por una pantalla compuesta de papel de aluminio y cinta Mylar (poliéster metalizado), complementada con un hilo de drenaje de cobre estañado formado por 7 hilos de 0,15 ± 0,01 mm. Esta arquitectura de apantallamiento atenúa eficazmente las interferencias electromagnéticas externas, críticas en entornos con equipos de radiofrecuencia, variadores de frecuencia o tendidos próximos a cableado de potencia. La extracción de la pantalla se facilita mediante un cordón de rasgado de poliéster integrado en la cubierta.
La cubierta exterior es de compuesto LSZH (Low Smoke Zero Halogen) con un espesor de 0,50 mm y un diámetro nominal de 4,70 ± 0,30 mm en color blanco. En caso de incendio, este material no genera gases halogenados corrosivos ni humos densos que obstaculicen la evacuación, cumpliendo la clase de reacción al fuego CPR Eca conforme al Reglamento europeo de productos de construcción. El aislamiento de los conductores es igualmente de polímero LSZH con un espesor de 0,20 mm.
La resistencia de aislamiento alcanza ≥ 10 MΩ·km, el voltaje máximo de operación es de 60 V y el rango de temperatura de trabajo cubre de −20 °C a 70 °C, lo que lo hace apto tanto para instalaciones interiores como para recintos con variaciones térmicas moderadas. Mecánicamente, la cubierta LSZH soporta una resistencia a la tracción ≥ 10 MPa y una elongación ≥ 150 %, lo que facilita el tendido sin riesgo de rotura del dieléctrico durante el proceso de instalación. El peso del rollo es de 4,0 ± 0,6 kg.
| Longitud | 100 m |
|---|---|
| Material del conductor | Cobre electrolítico flexible (pureza 99,95%) |
| Núcleos de señal (4×) | 0,22 mm² [7×(0,185 ± 0,01) mm] |
| Núcleos de alimentación (2×) | 0,50 mm² [16×(0,185 ± 0,01) mm] |
| Material de aislamiento | Polímero LSZH |
| Espesor de aislamiento | 0,20 mm |
| Diámetro de aislamiento (señal) | 1,15 ± 0,10 mm |
| Diámetro de aislamiento (alimentación) | 1,35 ± 0,10 mm |
| Colores de hilos de señal | Verde, Amarillo, Blanco, Azul |
| Colores de hilos de alimentación | Negro, Rojo |
| Blindaje (Shield) | Papel de aluminio y cinta Mylar |
| Hilo de drenaje | Cobre CuSn [7×(0,15 ± 0,01) mm] |
| Cordón de rasgado | Poliéster |
| Material de la cubierta | LSZH (Low Smoke Zero Halogen) |
| Diámetro de la cubierta | 4,70 ± 0,30 mm |
| Espesor de la cubierta | 0,50 mm |
| Color de la cubierta | Blanco (White) |
| Resistencia DC (0,22 mm²) | ≤ 9,5 Ω/100 m |
| Resistencia DC (0,50 mm²) | ≤ 4,35 Ω/100 m |
| Resistencia de aislamiento | ≥ 10 MΩ·km |
| Voltaje de operación | 60 V |
| Resistencia a la tracción | ≥ 10 MPa |
| Elongación LSZH | ≥ 150 % |
| Temperatura operativa | −20 °C a 70 °C |
| Certificación de fuego | CPR Eca |
| Peso del rollo | 4,0 ± 0,6 kg |
