Señal de evacuación fotoluminiscente clase A con flecha direccional arriba-derecha y figura humana, tamaño mediano. Fabricada conforme a UNE-EN ISO 7010 y UNE 23034, cumple los requisitos de señalización de emergencia del RD 485/1997 Anexo III y RD 513/2017. Material de alta persistencia luminosa para garantizar la visibilidad en corte de suministro eléctrico.
|

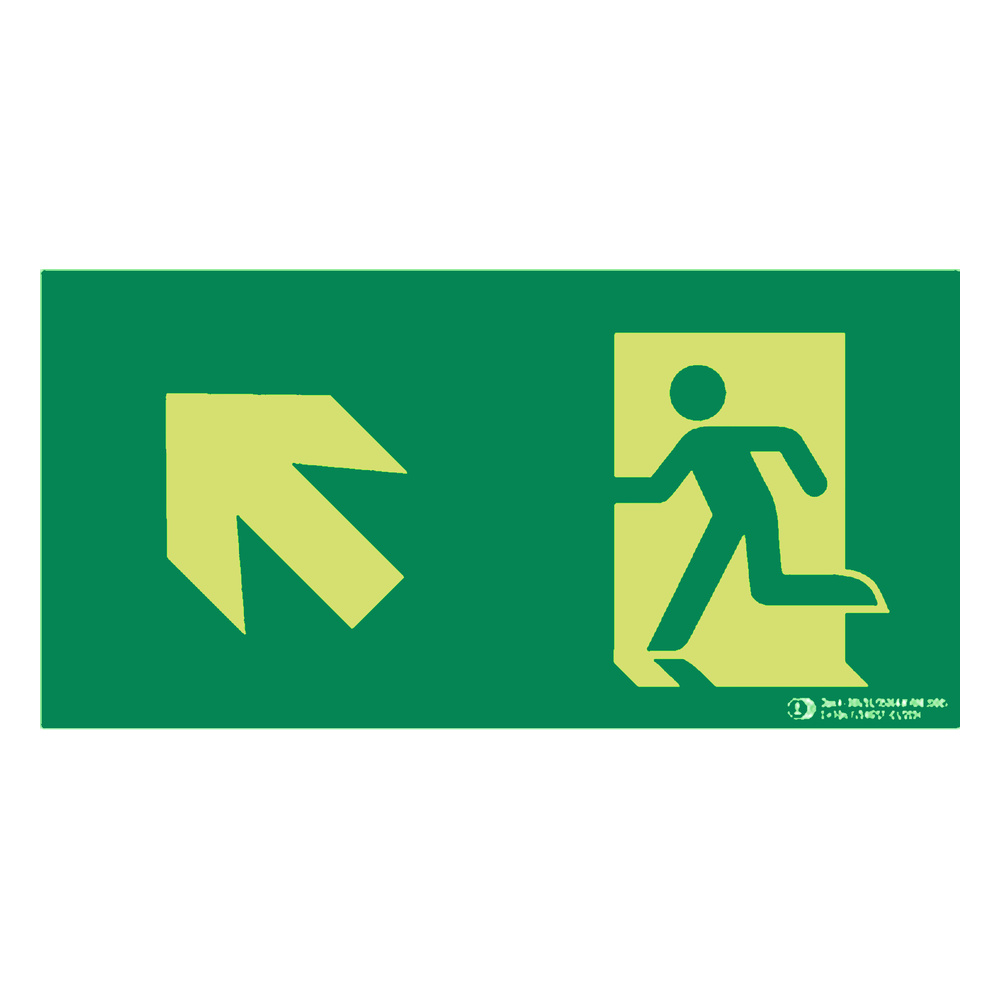

CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |

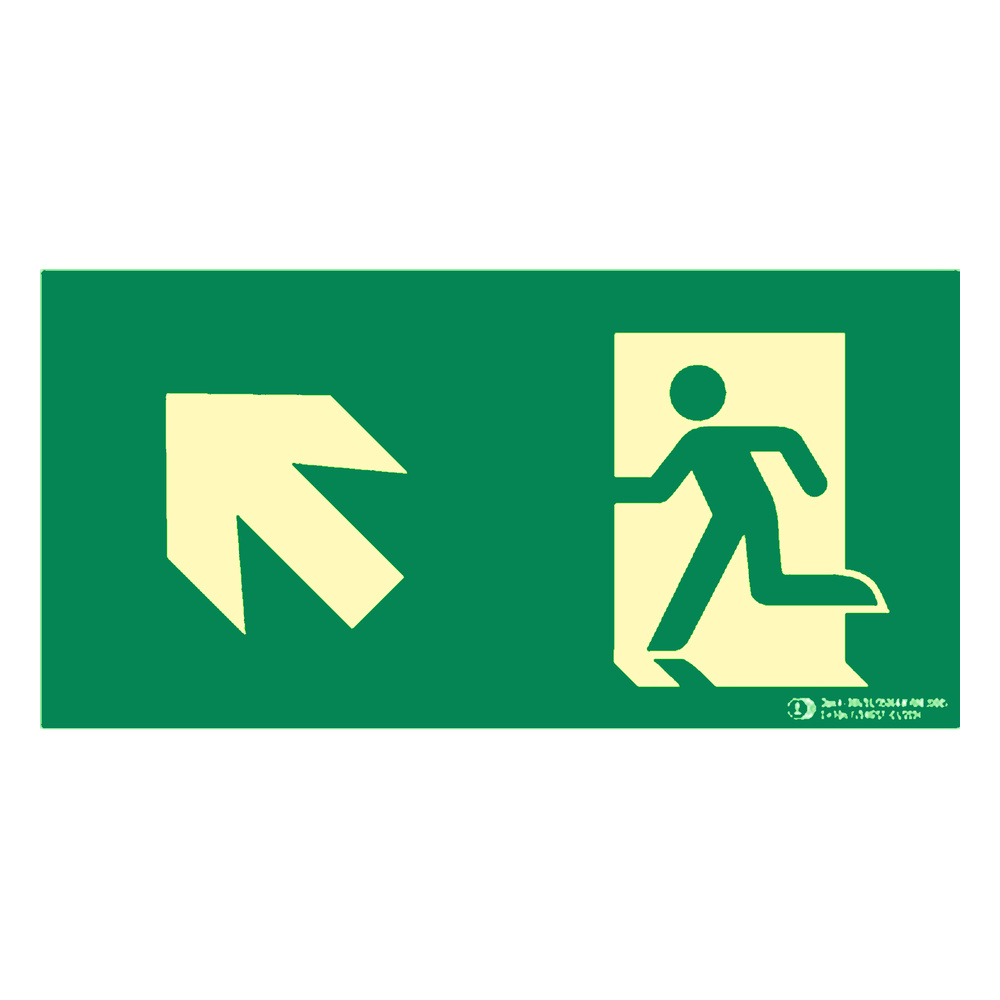

CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Rectangular · mm × mm
|
Pictograma fotoluminiscente combinado «Flecha + figura corriendo» según UNE 23034:2023 y UNE-EN ISO 7010 (E001+E005/E006).
La falta de señalización de evacuación obligatoria conforme RD 485/1997 + RD 513/2017 (instalaciones de PCI) constituye infracción grave LISOS art. 12.16 (2.046–40.985 €). En instalaciones de uso público, además incumple el CTE DB-SI sección 3 y bloquea la licencia de actividad municipal.
Una señal fotoluminiscente contiene pigmentos que absorben energía lumínica (luz solar o artificial) y la liberan gradualmente en forma de brillo visible en la oscuridad. En señalización de evacuación, esto permite que la placa siga siendo legible durante un corte de corriente sin necesidad de pilas ni conexión eléctrica, cumpliendo lo establecido en UNE 23034 y RD 485/1997 Anexo III.
Según el RD 485/1997 Anexo III y el CTE DB-SI sección 3, deben ser fotoluminiscentes todas las señales de evacuación y de salida de emergencia instaladas en recintos donde pueda producirse un corte de suministro eléctrico: escaleras, pasillos de evacuación, salidas de emergencia y vías de escape en edificios de uso público e instalaciones industriales. El RD 513/2017 extiende este requisito a las instalaciones con sistemas de PCI.
La norma UNE 23034 clasifica las señales fotoluminiscentes en clase A y clase B según su nivel de luminancia y tiempo de persistencia. La clase B ofrece prestaciones básicas, mientras que la clase A — a la que pertenece este producto — garantiza mayor brillo inicial y una emisión luminosa prolongada, siendo la exigida en la mayoría de instalaciones industriales y edificios de concurrencia pública donde la seguridad de evacuacion es critica.
El material fotoluminiscente actua como una bateria de luz: durante la iluminacion normal absorbe fotones y los almacena en sus pigmentos (generalmente aluminato de estroncio). Al producirse un corte de luz, los libera progresivamente generando un brillo visible que facilita la lectura de la flecha direccional y la figura de evacuacion sin energia externa. La carga se renueva con cada ciclo de iluminacion, sin degradacion significativa de la prestacion en condiciones normales de uso.
La senal fotoluminiscente de luz de emergencia es aquella que, conforme a UNE-EN ISO 7010:2020 y RD 485/1997, indica una via de evacuacion o salida de emergencia y permanece visible sin corriente electrica gracias a su material fotoluminiscente. Esta placa de flecha arriba-derecha con figura cumple exactamente esa funcion: complementa o sustituye a los equipos de alumbrado de emergencia en el marcado del recorrido de evacuacion, siendo apta para instalaciones industriales, comerciales y edificios de uso publico.
