Seccionador-aislador manual tetrapolar de la serie EBS9G para instalaciones trifásicas a 400 V y 63 A. Montaje en carril DIN de 35 mm, sección de cable admitida hasta 25 mm², tensión de aislamiento 500 V, tensión asignada de impulso 4000 V, corriente de corta duración admisible 1 kA (1 s), vida mecánica de 10 000 ciclos, grado de protección IP20 y cumplimiento de IEC/EN 60947-3.

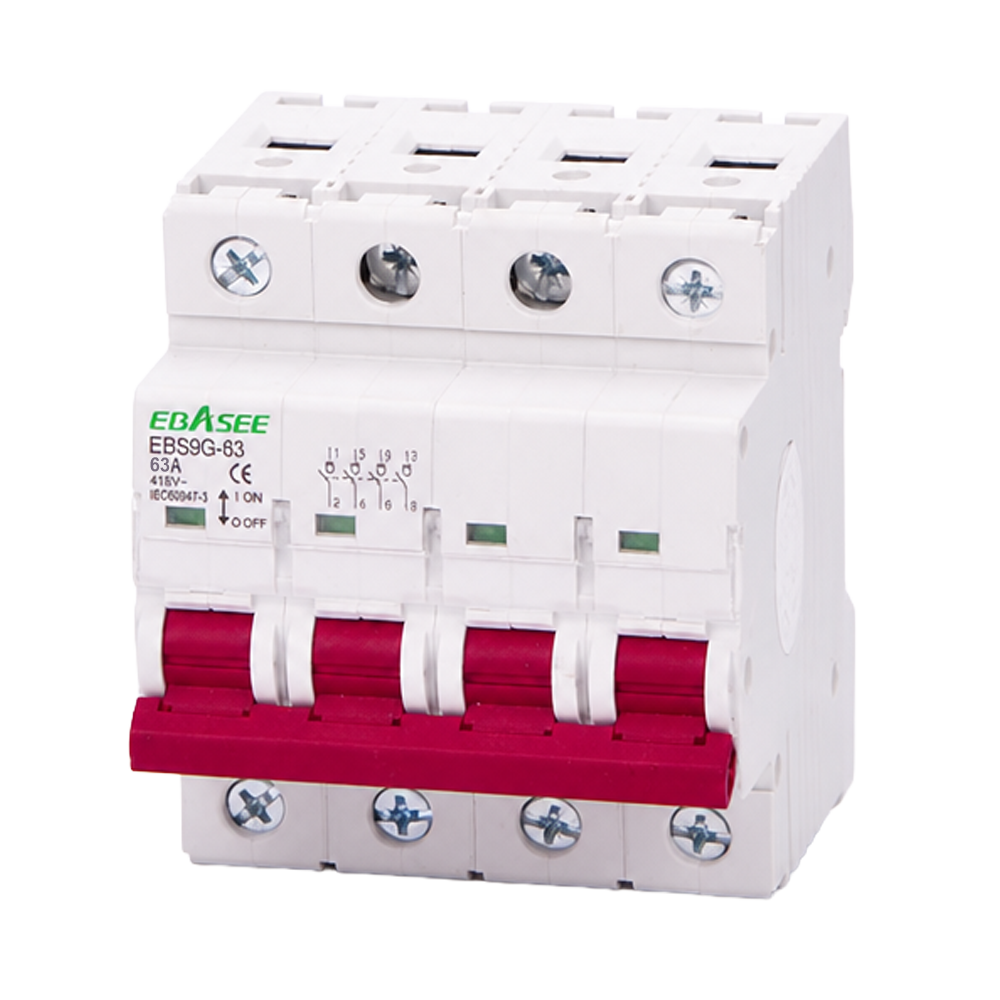

El Ebasee Electric EBS9G-4P-63A es un interruptor seccionador y aislador manual de 4 polos diseñado para realizar funciones de aislamiento y maniobra en circuitos trifásicos de corriente alterna. Su formato modular permite integrarlo con rapidez en cualquier cuadro eléctrico sobre carril DIN estándar de 35 mm, ofreciendo un punto de corte claramente definido e independiente de las protecciones contra sobreintensidades.
Este dispositivo no incorpora protección automática frente a sobrecargas ni cortocircuitos; debe complementarse con los elementos de protección adecuados (magnetotérmicos o fusibles) según el diseño de la instalación.
El EBS9G-4P-63A actúa como elemento de seccionamiento y maniobra manual en cuadros de distribución residenciales, comerciales e industriales. Proporciona un punto de corte visible y seguro que facilita las operaciones de mantenimiento e intervención sobre los circuitos, permitiendo aislarlos de la red sin necesidad de actuar sobre las protecciones contra sobreintensidades. Su capacidad de maniobra bajo condiciones normales de servicio lo hace apto tanto como seccionador de cabecera como en posiciones intermedias del cuadro.
Trabaja con una corriente nominal de 63 A a 400 V en configuración tetrapolar trifásica, con frecuencia nominal de 50/60 Hz. La tensión de aislamiento asignada alcanza los 500 V y la tensión asignada de impulso es de 4000 V. La tensión dieléctrica de ensayo (1 min) es de 2 kV. La corriente nominal de corta duración admisible (Icw) es de 1 kA durante 1 segundo. El grado de polución de diseño es 2.
El dispositivo se acopla sobre carril DIN simétrico de 35 mm conforme a EN 60175, con unas dimensiones de 72 mm de ancho × 81 mm de alto × 78,5 mm de fondo. Los bornes admiten conductores de hasta 25 mm², lo que resulta adecuado para las secciones habituales en circuitos de 63 A. El grado de protección IP20 implica que debe instalarse dentro de una envolvente o cuadro cerrado.
La vida eléctrica declarada es de 4000 operaciones y la vida mecánica de 10 000 ciclos de maniobra. La temperatura de operación admitida abarca de −5 °C a +40 °C. El conjunto cumple la norma internacional IEC/EN 60947-3 relativa a interruptores, seccionadores e interruptores-seccionadores de baja tensión.
| Gama | Seccionador / Aislador manual |
|---|---|
| Número de polos | 4P (trifásico) |
| Corriente nominal | 63 A |
| Tensión nominal | 400 V |
| Frecuencia nominal | 50/60 Hz |
| Tensión de aislamiento | 500 V |
| Tensión asignada de impulso | 4000 V |
| Tensión dieléctrica de test (1 min) | 2 kV |
| Corriente nominal de duración admisible (Icw) | 1 kA (1 s) |
| Grado de polución | 2 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Sección de cable | 25 mm² |
| Dimensiones (An × Al × Fo) | 72 × 81 × 78,5 mm |
| Vida eléctrica | 4000 operaciones |
| Vida mecánica | 10 000 ciclos |
| Grado de protección | IP20 |
| Temperatura de operación | −5 °C a +40 °C |
| Normativa | IEC/EN 60947-3 |
