Módulo distribuidor USB a RS485 de 8 canales para sistemas ADPRO iFT, iFT-E y eFT, compatible con detectores PIR PRO-E. Alimentación vía USB tipo B.
El Xtralis XTL-49841030 es un módulo distribuidor USB a RS485 de 8 canales diseñado para ampliar la conectividad de los sistemas ADPRO. Permite integrar hasta ocho dispositivos RS485, como los detectores PIR PRO-E, con los servidores ADPRO iFT, iFT-E y eFT mediante una interfaz USB de alimentación y control.
Este módulo debe instalarse y configurarse por personal técnico cualificado, respetando las condiciones ambientales especificadas (temperatura y humedad) para garantizar su correcto funcionamiento.
El XTL-49841030 actúa como puente entre el puerto USB del servidor ADPRO y un bus RS485 de hasta 8 canales half-duplex. Su diseño compacto facilita su integración en armarios de control y centrales de seguridad perimetral basadas en la plataforma ADPRO.
El módulo es compatible con los servidores multifunción ADPRO iFT, iFT-E y eFT, permitiendo la comunicación con detectores PIR de la serie PRO-E. La conexión al servidor se realiza mediante USB tipo B, mientras que las salidas RS485 se destinan a los detectores perimetrales.
Los 8 canales RS485 operan en modo half-duplex a 9600 baudios con formato de trama 8-N-1, asegurando una comunicación fiable y estable entre el servidor ADPRO y los detectores conectados.

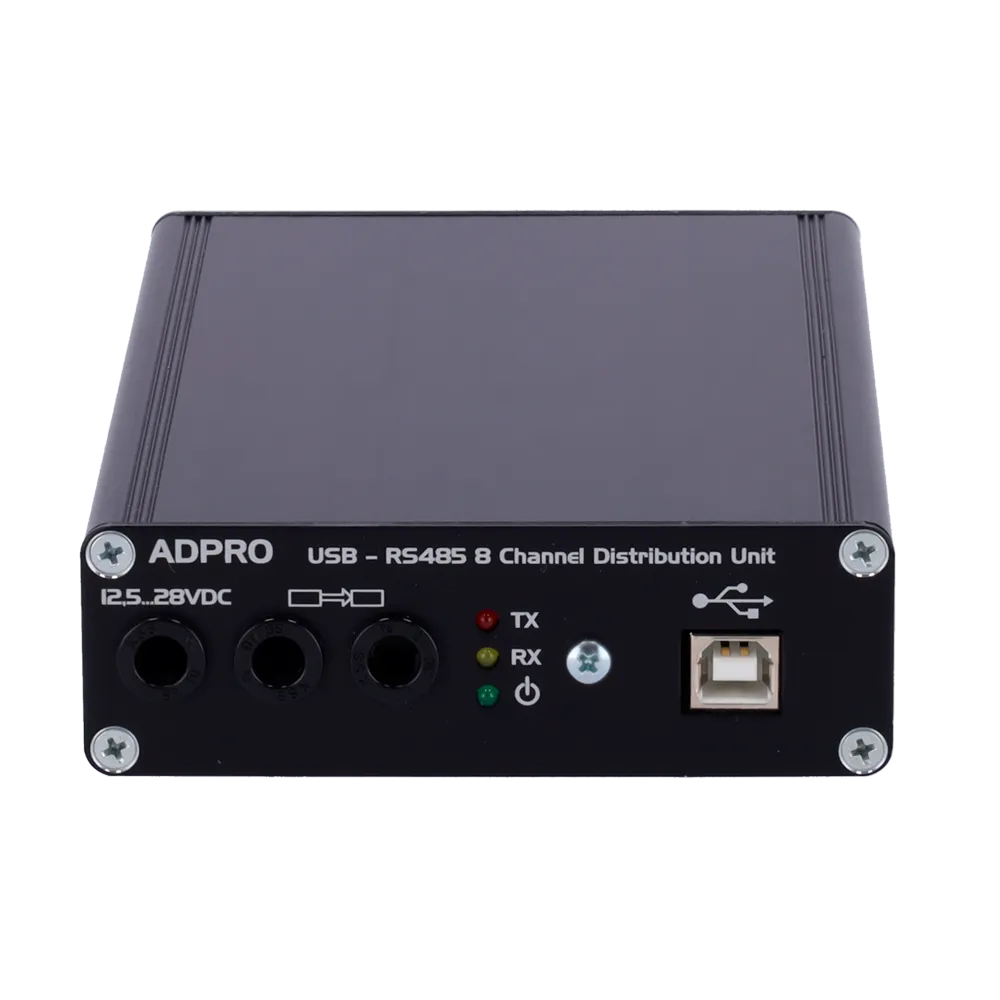

El módulo incorpora tres indicadores LED que facilitan el diagnóstico: el LED verde confirma la presencia de alimentación, el LED rojo indica transmisión activa (TxD) y el LED amarillo señala recepción de datos (RxD).
El módulo está diseñado para operar en entornos con temperaturas de entre -10 °C y +55 °C y una humedad relativa de 20 % a 91 % sin condensación, lo que lo hace apto para instalaciones en interiores técnicos con condiciones variables.
| Referencia | XTL-49841030 |
|---|---|
| Tipo | Módulo distribuidor USB a RS485 |
| Alimentación | USB tipo B hembra |
| Número de canales RS485 | 8 |
| Protocolo RS485 | Half-duplex, 9600 baudios, 8-N-1 |
| Entrada | Conexión a ADPRO iFT / iFT-E / eFT (USB) |
| Salida | Conexión a detectores PIR ADPRO PRO-E (RS485) |
| Dimensiones | 164 mm × 105 mm × 34 mm |
| Temperatura de funcionamiento | -10 °C – +55 °C |
| Humedad relativa | 20 – 91 % (sin condensación) |
| LED verde | Alimentación activa (Power ON) |
| LED rojo | Transmisión de datos (TxD) |
| LED amarillo | Recepción de datos (RxD) |
El módulo XTL-49841030 está indicado para instalaciones de seguridad perimetral basadas en la plataforma ADPRO que requieran conectar múltiples detectores PIR PRO-E a un servidor iFT, iFT-E o eFT. Es especialmente útil en ampliaciones de sistemas existentes donde se necesiten hasta 8 puntos de detección adicionales con comunicación RS485.
