Módulo de entradas y salidas Tipo-A de DAVANTIS para integración con sistemas DFUSION /3 y DAVIEW. Dispone de 8 entradas digitales aisladas ópticamente (4,5–20 Vcc) y 8 salidas de relé de contacto seco (DC24V 1A), configurables individualmente como NC o NA mediante puente. Incluye licencia Rel8IA.

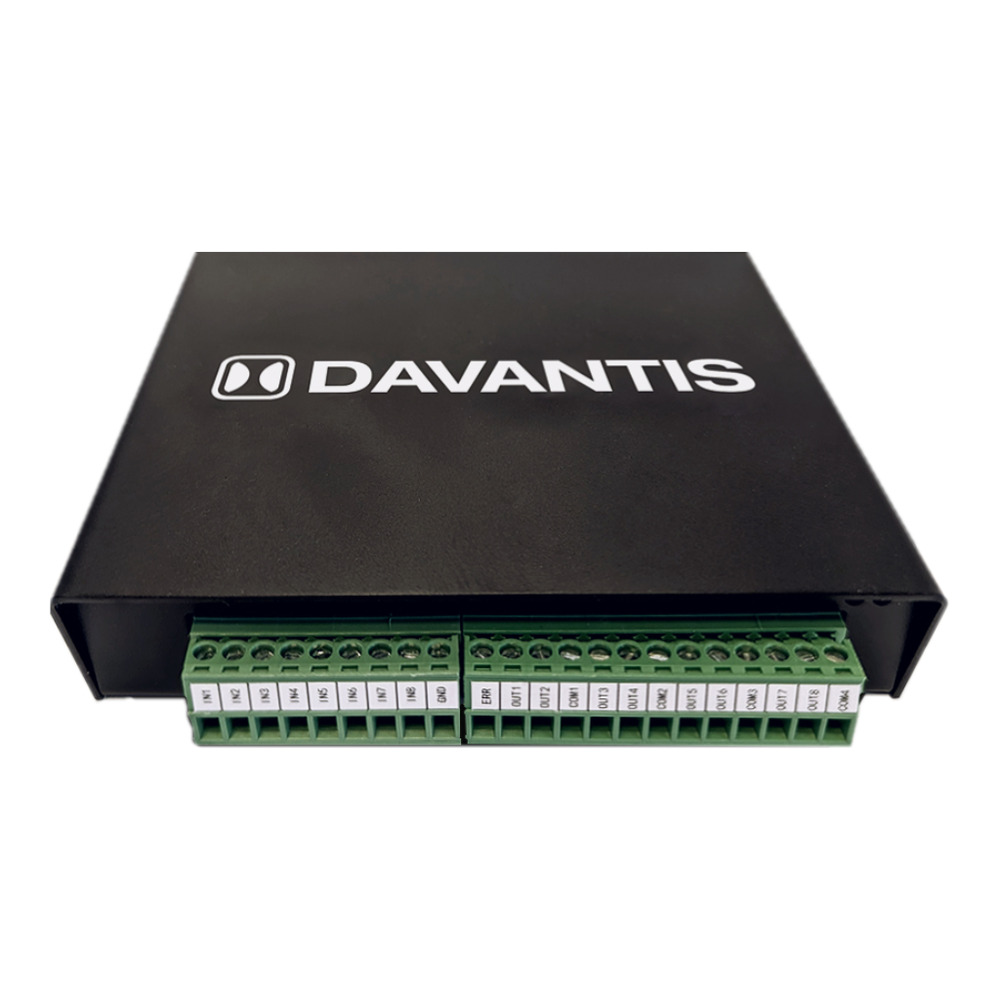

El REL8EA es el módulo de entradas y salidas Tipo-A de DAVANTIS diseñado para ampliar las capacidades de integración de los sistemas DFUSION /3 y DAVIEW. Conectado por USB, incorpora 8 entradas digitales aisladas ópticamente y 8 salidas de relé de contacto seco, configurables individualmente como normalmente cerradas (NC) o normalmente abiertas (NA). Incluye la licencia Rel8IA que activa la totalidad de las entradas y salidas.
📄 Descargar ficha técnica (PDF)
Las entradas están aisladas ópticamente y aceptan tensiones de 4,5 Vcc a 20 Vcc (máx. 30 Vcc). Leds rojos indican cuándo cada entrada está habilitada.
Contactos secos sin tensión, con alimentación máxima DC24V 1A. Cada relé puede cambiarse individualmente de NC a NA mediante un puente interior. Leds verdes señalizan los relés activos.
El pin ERR junto a COM 1 actúa como salida de detección de fallo: el contacto cerrado indica error de sistema o pérdida de alimentación.
El módulo se suministra con la licencia Rel8IA, que habilita las 8 entradas y las 8 salidas de relé sin necesidad de adquirir licencia adicional.
Compatible con DFUSION /3 MINI, DFUSION /3, DFUSION /3 PRO y DAVIEW, lo que lo convierte en una solución de integración versátil dentro del ecosistema DAVANTIS.
Los leds de estado facilitan la supervisión local: amarillo (alimentación correcta) y azul (módulo detectado y habilitado por el sistema).
Las 8 entradas (IN 1 a IN 8) se conectan cada una con su pin GND correspondiente. El aislamiento óptico protege la electrónica interna frente a variaciones de tensión externas dentro del rango admitido.
Las 8 salidas (OUT 1 a OUT 8) comparten pines COM agrupados en pares: COM 1 para relés 1 y 2, COM 2 para relés 3 y 4, COM 3 para relés 5 y 6, y COM 4 para relés 7 y 8. Los contactos secos permiten controlar cargas externas sin tensión de referencia del módulo.
El REL8EA se integra con los servidores de analítica DFUSION /3 y DAVIEW mediante USB, de forma que el software gestiona automáticamente las entradas y salidas una vez que el módulo es detectado (led azul ON-LINE encendido).
| Parámetro | Valor |
|---|---|
| Tipo de módulo | Tipo-A (Entrada/Salida) |
| Número de entradas digitales | 8 |
| Aislamiento de entradas | Óptico |
| Tensión de entrada | 4,5 Vcc a 20 Vcc (máx. 30 Vcc) |
| Número de salidas de relé | 8 |
| Tipo de contacto | Seco (sin tensión) |
| Alimentación máx. relés | DC24V 1A |
| Configuración por defecto relés | Normalmente cerrado (NC) |
| Licencia incluida | Rel8IA |
| Compatibilidad | DFUSION /3 MINI, DFUSION /3, DFUSION /3 PRO, DAVIEW |
Integración de alarmas y automatismos en instalaciones con analítica de vídeo DAVANTIS: apertura de puertas, activación de sirenas, control de barreras o cualquier actuador que requiera contacto seco ante eventos detectados por el sistema de vídeo inteligente.
