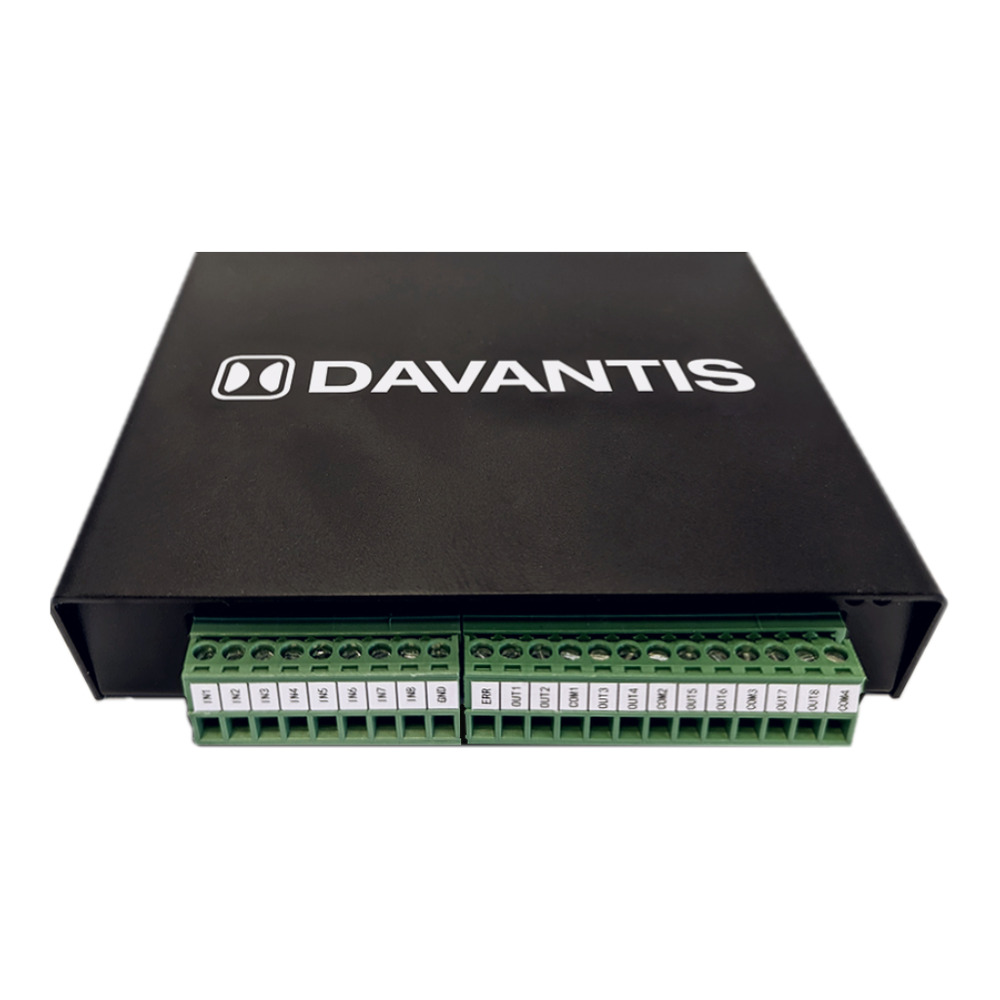

Módulo de entradas/salidas Tipo-A de DAVANTIS con 8 entradas digitales aisladas ópticamente y hasta 4 salidas de relé configurables individualmente como N/C o N/O mediante puente. Incluye licencia Rel4IA (8 entradas, 4 salidas de relé). Compatible con DFUSION /3 MINI, DFUSION /3, DFUSION /3 PRO y DAVIEW. Conexión por USB.
El REL4EA es un módulo de entradas/salidas Tipo-A de DAVANTIS que amplía las capacidades de integración de los sistemas de analítica de vídeo DFUSION /3 y DAVIEW. Permite conectar hasta 8 entradas digitales aisladas ópticamente y gestionar 4 salidas de relé de contacto seco, configurables individualmente como N/C o N/O, todo ello a través de una conexión USB.
📄 Descargar ficha técnica (PDF)
Las entradas están aisladas ópticamente y admiten tensiones de 4,5 Vcc a 20 Vcc (máx. 30 Vcc). LEDs rojos indican visualmente el estado de cada entrada.
Contactos secos (sin tensión) con alimentación máxima de DC 24 V 1 A. Cada relé puede configurarse individualmente como N/C o N/O mediante un puente interno.
El módulo incorpora la licencia Rel4IA, que habilita 8 entradas y 4 salidas de relé. La licencia Rel8IA permite ampliar hasta 8 salidas de relé.
Dispone de un pin ERR que, junto con COM 1, indica mediante contacto cerrado cualquier error de sistema o pérdida de alimentación.
Compatible con DFUSION /3 MINI, DFUSION /3, DFUSION /3 PRO y DAVIEW, integrándose de forma nativa en el ecosistema de analítica de vídeo DAVANTIS.
Los LEDs indicadores facilitan la supervisión del módulo: amarillo (alimentación correcta), azul (módulo detectado y habilitado por el sistema), rojos (entradas activas) y verdes (relés habilitados).
El módulo dispone de 8 entradas digitales (IN 1 a IN 8, referenciadas a GND) con aislamiento óptico, lo que protege el sistema frente a perturbaciones eléctricas externas. La tensión de trabajo va de 4,5 Vcc a 20 Vcc con un máximo absoluto de 30 Vcc.
Las 4 salidas de relé (OUT 1 a OUT 4 con sus respectivos pines COM) ofrecen contactos secos sin tensión, aptos para conmutar cargas de hasta DC 24 V 1 A. La configuración N/C o N/O se realiza mediante puente interno sin necesidad de herramientas especiales.
El panel frontal incluye LEDs de estado: amarillo para la alimentación, azul para la detección en línea por el sistema, rojos para las entradas activas y verdes para los relés habilitados, facilitando el diagnóstico visual inmediato.
| Parámetro | Valor |
|---|---|
| Modelo | REL4EA |
| Tipo de módulo | Tipo-A (Entrada/Salida) |
| Entradas digitales | 8 entradas aisladas ópticamente |
| Tensión de entrada | 4,5 Vcc a 20 Vcc (máx. 30 Vcc) |
| Salidas de relé (con licencia Rel4IA) | 4 |
| Tipo de contacto | Seco (sin tensión), N/C configurable como N/O |
| Alimentación máx. relés | DC 24 V 1 A |
| Conexión al sistema | USB |
| Licencia incluida | Rel4IA (8 entradas, 4 salidas de relé) |
| Compatibilidad | DFUSION /3 MINI, DFUSION /3, DFUSION /3 PRO, DAVIEW |
El REL4EA es ideal para integrar sistemas de analítica de vídeo DAVANTIS con dispositivos externos como sirenas, barreras, puertas automáticas o sistemas de control de accesos, así como para recibir señales de sensores externos (detectores, pulsadores, contactos magnéticos) en instalaciones de seguridad que requieran automatización de respuestas ante eventos detectados por la analítica.
