El Bosch FPP-5000-TI13 es la interfaz de comunicación LSN diseñada como extensión del kit de fuente de alimentación externa FPP-5000. Actúa como puente entre dicho kit y la central FPA-5000/FPA-1200, transmitiendo fallos de red, batería, cortocircuito y avería de tierra. Incluye monitorización de línea conforme a EN 54-13, salidas de tensión programables y 4 LED de estado en el frontal.
El Bosch FPP-5000-TI13 es el módulo de interfaz de comunicación LSN que extiende la funcionalidad del kit de fuente de alimentación externa FPP-5000, conectándolo con las centrales de incendio FPA-5000 y FPA-1200. Ofrece monitorización de línea conforme a EN 54-13 y transmisión automática de averías a la central.
Este módulo es una extensión exclusiva del kit FPP-5000 y no funciona de forma independiente. Para cumplir con EN 54-2, no se deben superar 10 unidades por lazo LSN.

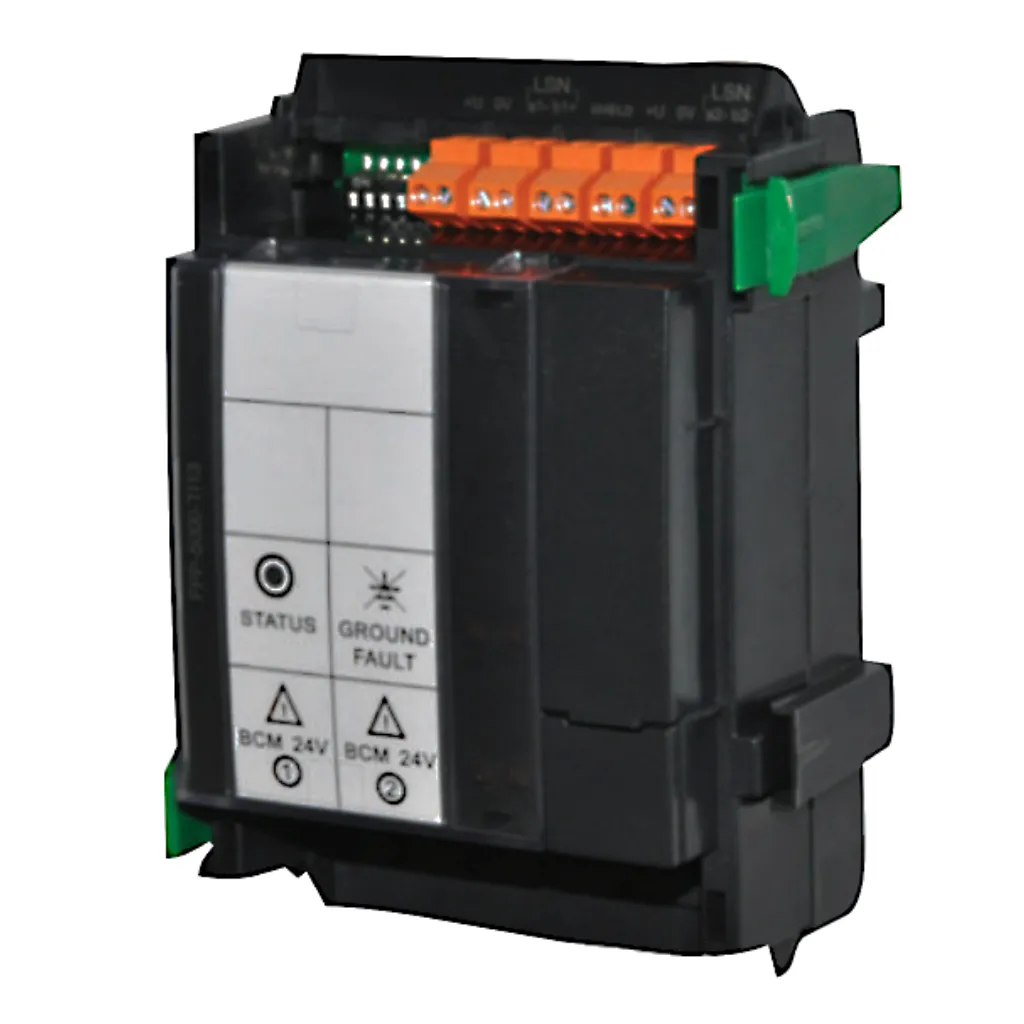

El FPP-5000-TI13 actúa como puente de comunicación entre el kit de fuente de alimentación externa FPP-5000 y la central de incendios. Se conecta junto al módulo BCM-0000-B en el raíl de central corto PRS-0002-C y recibe alimentación del carril de la central a través del bus de módulo (MOB). En el frontal dispone de 4 LED que indican el estado de funcionamiento y los fallos detectados.
El módulo realiza la monitorización de línea de todas las salidas de tensión conforme a EN 54-13. Detecta y distingue los siguientes tipos de fallo, transmitiéndolos automáticamente a la central: fallo de red, fallo de batería, fallo de resistencia interna de batería, fallo del módulo controlador BCM-0000-B, cortocircuito en salidas de 24 V y avería de tierra.
Las salidas de conmutación son programables mediante el software FSP-5000-RPS, que también permite ajustar la configuración del control de línea según EN 54-13. La dirección del módulo se configura mediante 8 interruptores DIP situados en el propio módulo.
El sistema FPP-5000 al que pertenece este módulo cuenta con certificación VdS (G 205050) en Alemania, marcado CE europeo y certificación CPD con número 0786-CPR-20357.
| Tensión de entrada LSN | 15 – 33 V CC |
|---|---|
| Consumo desde raíl 24 V CC | 13,2 mA |
| Consumo desde LSN | 3,25 mA |
| Sección de cable máxima | 0,2 – 1,5 mm² |
| Temperatura de funcionamiento | -5 °C a +50 °C |
| Temperatura de almacenamiento | -20 °C a +85 °C |
| Grado de protección (IEC 60529) | IP20 |
| Humedad relativa máxima | 95% (sin condensación) |
| Material de la carcasa | Plástico ABS (UL94 V-0) |
| Color de la carcasa | Antracita semibrillante, RAL 7016 |
| Dimensiones (An × Al × F) | 127 × 96 × 60 mm |
| Peso | Aprox. 154 g |
| Configuración de dirección | 8 interruptores DIP |
El FPP-5000-TI13 está indicado para instalaciones de sistemas de alarma de incendio donde se utilice el kit de fuente de alimentación externa FPP-5000 junto con las centrales FPA-5000 o FPA-1200, en entornos que requieran monitorización de línea conforme a EN 54-13 y transmisión supervisada de fallos a la central.
