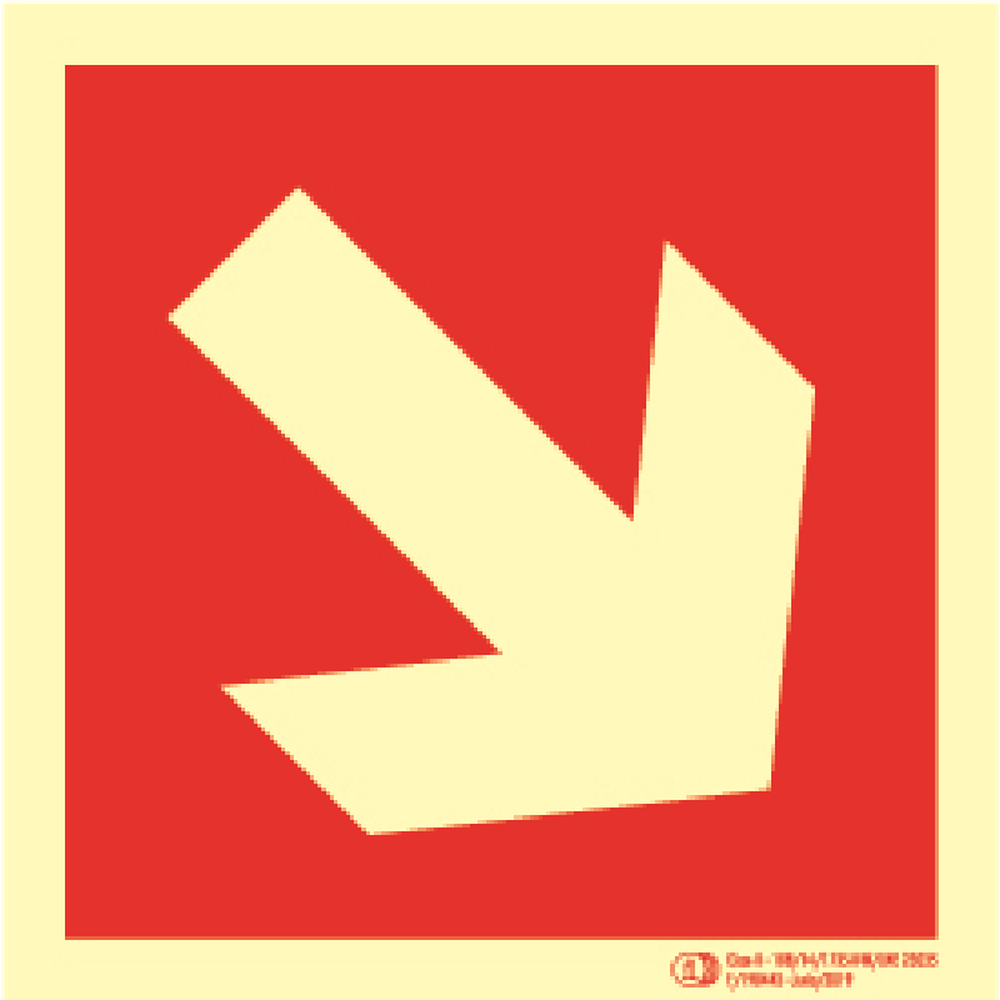

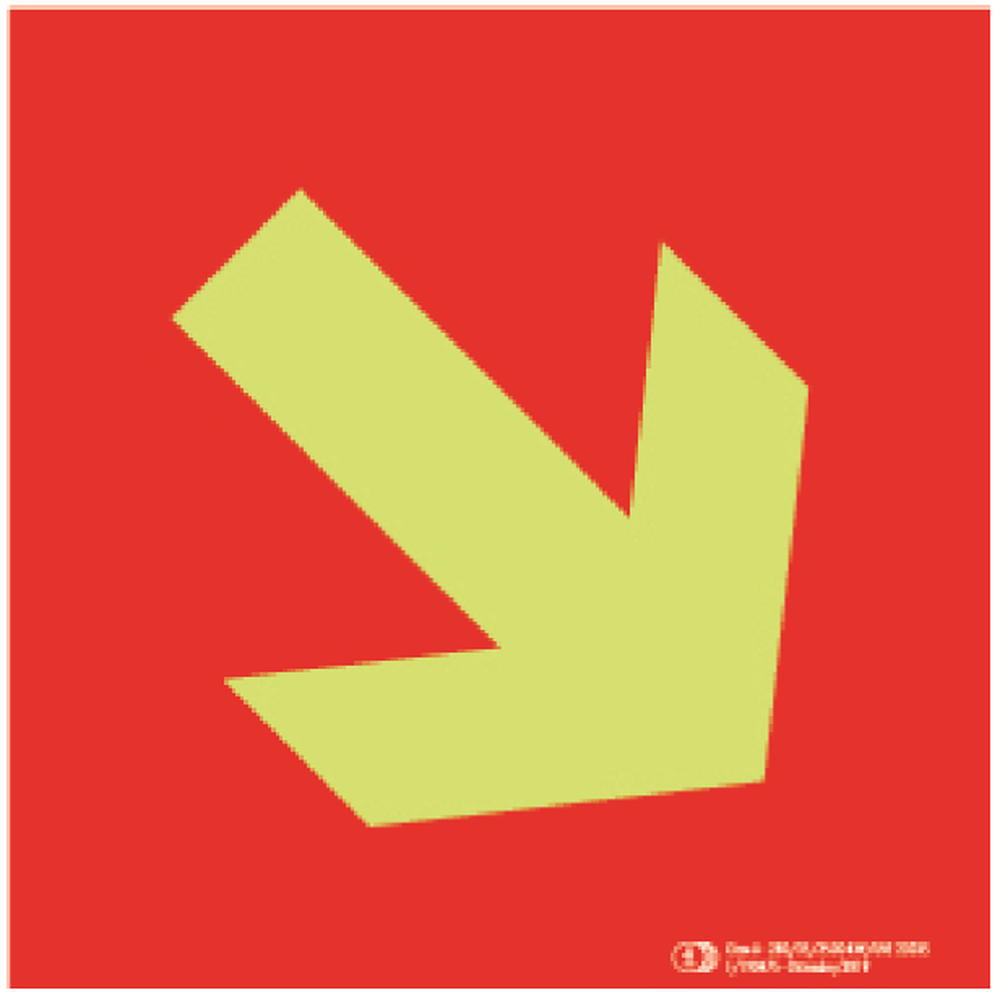

La señal luminiscente Flecha Auxiliar PCI-196 orienta la evacuacion hacia medios de extincion y salidas de emergencia conforme a UNE-EN ISO 7010, UNE 23035 (fotoluminiscencia) y RD 485/1997 Anexo III. Disponible en fotoluminiscente y rigida, con acabados en PVC, poliestireno y aluminio anodizado para entornos industriales, comerciales e institucionales.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |
CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Cuadrado · mm × mm
|
|
En cualquier instalacion industrial, comercial o publica, una flecha auxiliar fotoluminiscente PCI-196 garantiza que los ocupantes localicen de forma instantanea extintores, bocas de incendio equipadas y recorridos de evacuacion, incluso con luz reducida o en ausencia total de electricidad. La norma UNE 23035 regula el comportamiento fotoluminiscente minimo exigible, mientras que UNE-EN ISO 7010:2020 estandariza el pictograma y el color para maximizar la comprension sin necesidad de leer texto. El RD 485/1997 Anexo III obliga a que toda señal de emergencia sea visible, legible y correctamente ubicada en los centros de trabajo. Esta señal complementa la señalizacion principal indicando la direccion exacta hacia el recurso PCI mas proximo, reduciendo el tiempo de respuesta en situaciones criticas. Su sustrato —disponible en PVC rigido, poliestireno o aluminio— se selecciona segun el nivel de exposicion a la intemperie, agentes quimicos o impactos mecanicos propios de cada entorno.
La falta de señalización obligatoria en centros de trabajo constituye infracción grave del artículo 12.16 de la LISOS, con sanciones de 2.046 a 40.985 € según gravedad y reincidencia. En caso de accidente con consecuencias, eleva responsabilidad civil y penal del empresario.
La señalizacion de flechas auxiliares para proteccion contra incendios se rige por tres referencias principales: UNE-EN ISO 7010:2020, que define pictogramas y colores normalizados; UNE 23035, que establece los requisitos fotoluminiscentes (luminancia minima y duracion de emision); y RD 485/1997 Anexo III, que obliga a señalizar correctamente todos los medios de extincion y evacuacion en centros de trabajo. El incumplimiento puede derivar en infraccion grave segun la LISOS.
Una señal fotoluminiscente absorbe luz ambiental o artificial y la emite en la oscuridad durante el tiempo especificado por UNE 23035, siendo esencial en cortes de suministro electrico. Una señal rigida convencional —sin tratamiento fotoluminiscente— solo es visible con iluminacion activa. Para señalizar recorridos de evacuacion y medios PCI en centros de trabajo, la norma recomienda preferentemente materiales fotoluminiscentes o, en su defecto, señales con iluminacion propia o retroiluminacion.
El RD 485/1997 Anexo III indica que las señales deben instalarse a una altura y posicion que garanticen su visibilidad desde el punto de observacion previsto, sin obstrucciones. En la practica, las flechas auxiliares PCI suelen situarse entre 1,80 m y 2,20 m del suelo o adyacentes al elemento señalizado, orientadas en el sentido real del recorrido. En pasillos largos se recomienda señalizacion intermedia para mantener la trazabilidad visual del recorrido.
Si: toda señal de emergencia —incluidas las flechas auxiliares PCI— debe poder acreditarse conforme a UNE-EN ISO 7010:2020 y, cuando sea fotoluminiscente, a UNE 23035. Aunque la señal fisica no esta obligada a imprimir el numero normativo, el instalador o responsable de seguridad debe conservar la ficha tecnica y declaracion de conformidad del fabricante para demostrar el cumplimiento ante inspecciones de trabajo o auditorias de PCI.
El RD 485/1997 exige que la señalizacion se mantenga en condiciones optimas de visibilidad y legibilidad. Las señales fotoluminiscentes deben inspeccionarse periodicamente —habitualmente en la revision anual del plan de emergencia o cada vez que se modifique el layout— para detectar decoloracion, deterioro fisico o perdida de propiedades luminiscentes. La norma UNE 23035 define ensayos de laboratorio para verificar la durabilidad fotoluminiscente; en campo, la inspeccion visual es la practica mas habitual.
