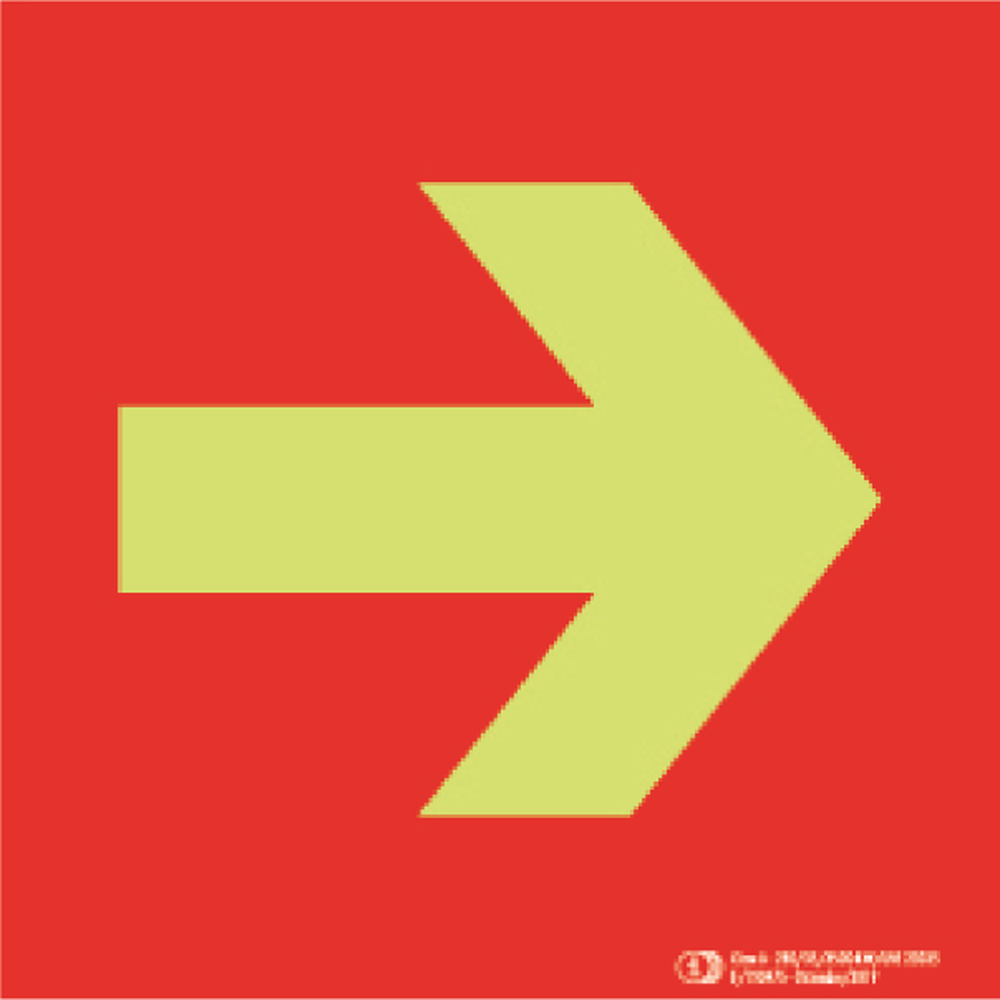

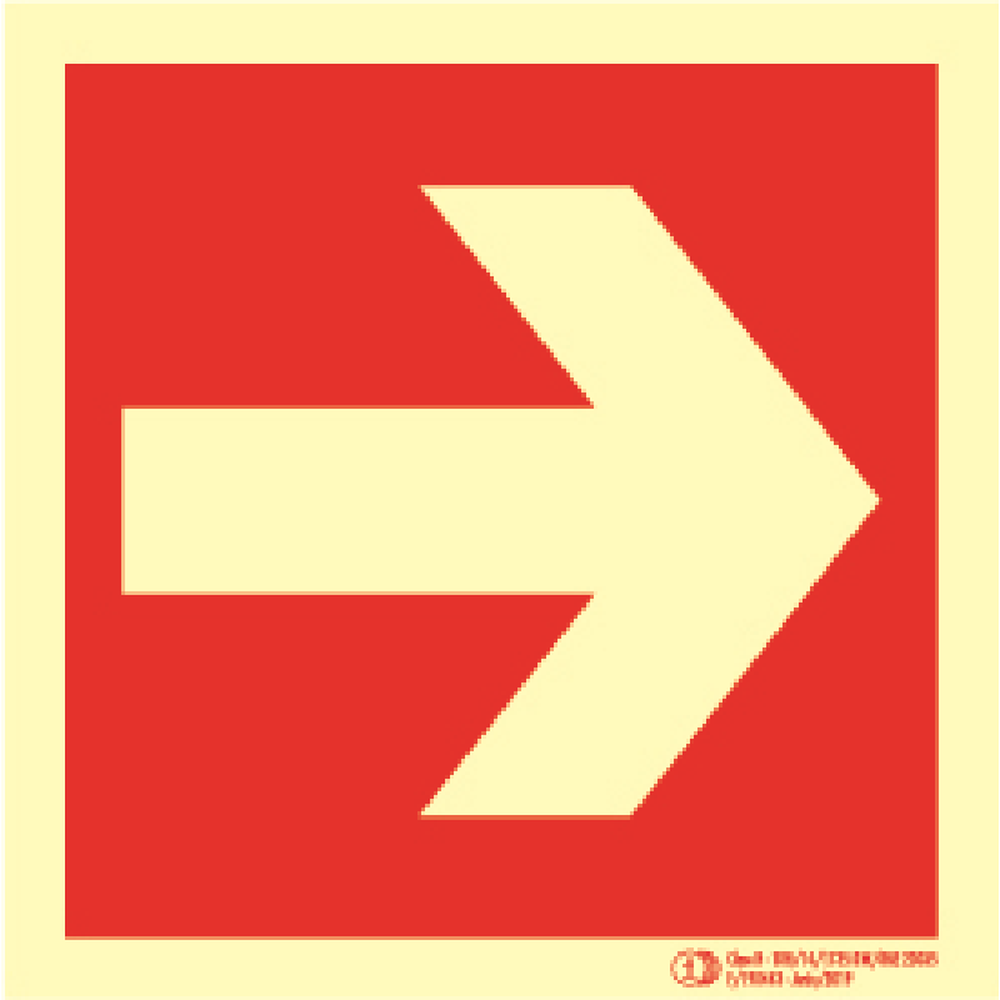

La flecha auxiliar fotoluminiscente PCI-190 es una señal de orientacion para instalaciones de proteccion contra incendios y vias de evacuacion, fabricada segun UNE-EN ISO 7010:2020 y con nivel de fotoluminiscencia conforme a UNE 23035. Disponible en vinilo, PVC rigido y aluminio, garantiza visibilidad en condiciones de fallo de suministro electrico segun lo exigido por el RD 485/1997 Anexo III.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |
CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Cuadrado · mm × mm
|
|
La flecha auxiliar PCI-190 complementa la señalizacion principal de proteccion contra incendios indicando la direccion de acceso a equipos PCI (extintores, BIE, pulsadores de alarma) cuando estos no son visibles directamente desde el punto de observacion. Su pictograma cumple el simbolo normalizado de la serie ISO 7010 y su sustrato fotoluminiscente absorbe luz ambiental para emitir senal visible en la oscuridad, en cumplimiento de la UNE 23035 sobre materiales fotoluminiscentes en edificios. El RD 485/1997, Anexo III obliga a señalizar con flechas de orientacion todo equipo o salida que no sea visible desde la zona de trabajo, haciendo de este cartel un elemento de obligada instalacion en naves industriales, almacenes, centros comerciales, hoteles y cualquier establecimiento con plan de autoproteccion. La correcta disposicion de flechas auxiliares reduce el tiempo de localizacion de medios de extincion y contribuye directamente a la eficacia de la evacuacion.
La falta de señalización obligatoria en centros de trabajo constituye infracción grave del artículo 12.16 de la LISOS, con sanciones de 2.046 a 40.985 € según gravedad y reincidencia. En caso de accidente con consecuencias, eleva responsabilidad civil y penal del empresario.
La flecha auxiliar PCI indica la direccion hacia un equipo de proteccion contra incendios (extintor, BIE, pulsador) cuando este no es directamente visible. Segun el RD 485/1997, Anexo III, toda señal cuya localizacion no sea evidente desde cualquier punto del area protegida debe complementarse con una flecha de orientacion. Sin esta complementacion la señalizacion se considera incompleta a efectos de inspeccion de trabajo.
Las señales fotoluminiscentes de emergencia y PCI deben cumplir simultaneamente tres normas: UNE-EN ISO 7010:2020 (pictogramas normalizados de seguridad), UNE 23035 (clases de fotoluminiscencia para evacuacion de edificios) y las especificaciones de colocacion del RD 485/1997, Anexo III. El nivel de luminancia residual minimo exigido por UNE 23035 garantiza visibilidad durante al menos 60 minutos tras el corte de luz ambiental.
La UNE 23035-4 establece que las señales fotoluminiscentes deben inspeccionarse periodicamente para verificar que mantienen su eficacia luminica. En la practica, fabricantes y tecnicos de PCI recomiendan revision visual anual y sustitucion cuando se detecte decoloracion, opacidad o daño mecanico que reduzca la superficie visible. El plan de mantenimiento del edificio debe recoger estas revisiones segun el RD 513/2017, art. 18 (Reglamento de instalaciones de proteccion contra incendios).
El RD 485/1997, Anexo III indica que las señales deben instalarse teniendo en cuenta posibles obstaculos y que sean facilmente visibles. La practica habitual, recogida en guias tecnicas del INSST, situa las señales de PCI entre 1,80 m y 2,10 m de altura sobre el suelo, de forma que no queden ocultas por estanterias, maquinaria o humo bajo en caso de incendio. La altura definitiva debe justificarse en el plan de autoproteccion del establecimiento.
Ambas son señales de seguridad normalizadas por UNE-EN ISO 7010:2020, pero cumplen funciones distintas. Las señales de emergencia (fondo verde) indican vias de evacuacion, salidas y primeros auxilios. Las señales de PCI (fondo rojo) identifican equipos de lucha contra incendios: extintores, BIE, pulsadores y, en este caso, la direccion hacia ellos mediante flechas auxiliares. El RD 485/1997 y el RD 513/2017 regulan respectivamente su uso obligatorio en centros de trabajo e instalaciones de PCI.
