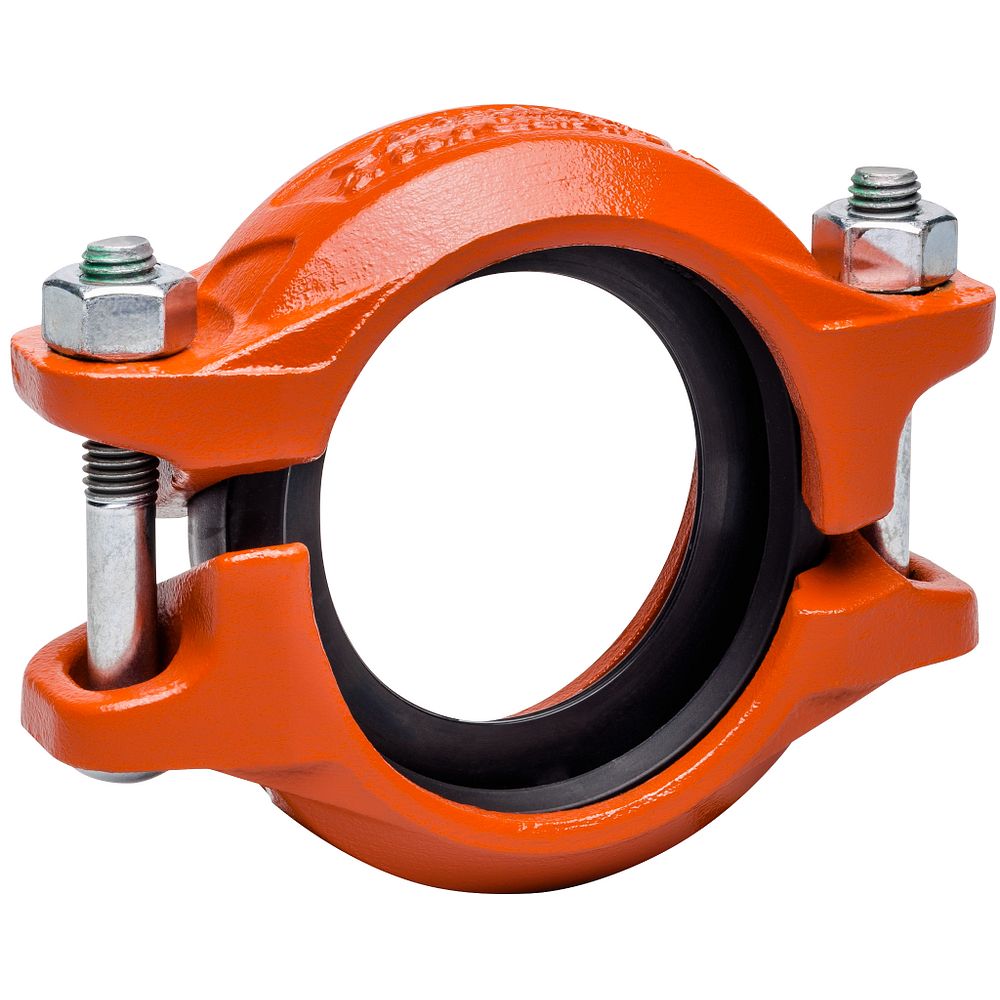

Acoplamiento Rígido QuickVic 107N

El acoplamiento rígido QuickVic 107N constituye la solución más eficiente para unión ranurada rápida en sistemas de protección contra incendios. Su diseño con plataforma de perno angular proporciona máxima rigidez en la conexión, eliminando movimientos axiales y garantizando la integridad de redes de rociadores, BIE e hidrantes.

Características técnicas

• Estilo Victaulic: 107N QuickVic (unión rápida sin herramientas especiales)
• Material carcasa: hierro dúctil ASTM A536
• Rango dimensional: 1¼” a 12″ (DN32 a DN300)
• Presión máxima de trabajo: hasta 52 bar (750 psi)
• Junta estándar: EPDM grado “E” para agua y aire
• Acabados disponibles: pintado rojo RAL-3000, galvanizado en caliente, acero inoxidable 316
• Conexión: ranurado estándar Victaulic según especificación S220
• Certificaciones: aprobación UL Listed y FM Approved para servicio contra incendios

Aplicaciones

El acoplamiento 107N QuickVic se instala en sistemas de rociadores automáticos, redes de BIE, columnas secas, hidrantes y alimentaciones generales de agua contra incendios. Su versatilidad lo hace idóneo para naves industriales, centros logísticos, grandes superficies comerciales, parkings subterráneos y edificios de altura. La versión en acero inoxidable 316 resulta imprescindible en ambientes corrosivos, industria alimentaria y aplicaciones marinas.

Normativa aplicable

• NFPA 13: Standard for the Installation of Sprinkler Systems
• UNE-EN 12845: Sistemas fijos de lucha contra incendios – Rociadores automáticos
• RIPCI (RD 513/2017): Reglamento de instalaciones de protección contra incendios

Instalación y mantenimiento

El sistema QuickVic permite montaje sin herramientas especiales: basta insertar la tubería ranurada según especificación Victaulic y cerrar el acoplamiento. La junta EPDM debe lubricarse con lubricante Victaulic antes del ensamblaje. Verificar que el ranurado cumple tolerancias de profundidad y anchura. Inspeccionar periódicamente el par de apriete de los pernos según tabla del fabricante para cada diámetro.

Comprar acoplamiento rígido QuickVic 107N en Serior.com

Distribuidor oficial Victaulic en España con factura y garantía de fabricante. Asesoramiento técnico especializado para selección de diámetro y acabado según proyecto. Consulta también nuestra gama de rociadores automáticos y bocas de incendio equipadas para completar tu instalación.

Preguntas frecuentes

¿Qué presión soporta este acoplamiento?

El QuickVic 107N alcanza hasta 52 bar (750 psi) en los diámetros menores, reduciéndose progresivamente en diámetros mayores según tabla técnica Victaulic.

¿Es compatible con tubería soldada?

Sí, siempre que los extremos de la tubería se ranuren mecánicamente cumpliendo la especificación Victaulic S220 de profundidad y anchura de ranura.

¿Qué tipo de junta debo utilizar?

Para agua y aire en sistemas PCI, junta EPDM grado “E” (estándar). Para aplicaciones con hidrocarburos o aceites, seleccionar junta de nitrilo grado “T”.
