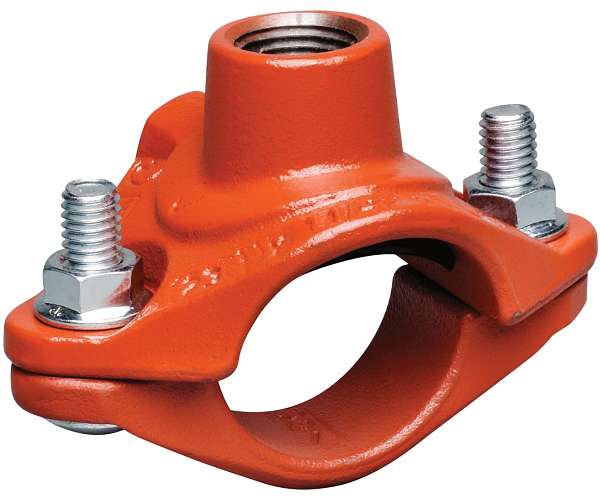

Toma Salida Mechanical-T Estilo 922

La toma salida Mechanical-T Estilo 922 de Victaulic permite realizar derivaciones directas en cualquier punto de la tubería ranurada donde sea posible practicar una perforación. Este accesorio ranurado ofrece una salida roscada hembra para conexión inmediata de ramales de rociadores, facilitando el diseño flexible de redes de protección contra incendios sin necesidad de accesorios adicionales.

Características técnicas

• Estilo Victaulic: 922 Firelock Mechanical-T
• Material del cuerpo: hierro dúctil de alta resistencia
• Diámetros de salida disponibles: 1¼”, 1½”, 2″ y 2½” (DN32 a DN65)
• Diámetros de tubería principal: hasta 12″ (DN300)
• Tipo de salida: rosca hembra NPT/BSP
• Junta elastomérica: EPDM grado “E” estándar para agua y aire
• Presión de trabajo: hasta 300 psi (21 bar / 2068 kPa)
• Acabados disponibles: pintado rojo RAL-3000, galvanizado en caliente e inoxidable AISI 316

Aplicaciones

El outlet-T Estilo 922 está diseñado específicamente para sistemas de rociadores automáticos donde se requieren derivaciones en puntos intermedios del tendido principal. Resulta idóneo para instalaciones en naves industriales, centros logísticos, parkings subterráneos, centros comerciales y edificios de oficinas. También se emplea en redes de BIE, sistemas de columna seca e instalaciones de hidrantes donde la flexibilidad en el trazado es prioritaria.

Normativa aplicable

• NFPA 13: Norma para la instalación de sistemas de rociadores, que regula el dimensionamiento y distribución de ramales
• UNE-EN 12845: Sistemas fijos de lucha contra incendios, especificaciones para sistemas de rociadores automáticos
• RIPCI (RD 513/2017): Reglamento de instalaciones de protección contra incendios en España, que establece requisitos de diseño y mantenimiento

Instalación y mantenimiento

Para instalar la toma salida Mechanical-T Estilo 922, primero se practica la perforación en la tubería principal según el diámetro de salida requerido, utilizando herramienta de corte homologada por Victaulic. Se limpia la zona de rebabas, se lubrica la junta EPDM con lubricante compatible y se posiciona el accesorio centrando la salida sobre el orificio. Finalmente, se aprietan los pernos al par especificado en el manual I-100, verificando la estanqueidad mediante prueba hidrostática.

Comprar toma salida Mechanical-T Estilo 922 en Serior.com

En Serior.com suministramos la gama completa de accesorios ranurados Victaulic Firelock con factura oficial y asesoramiento técnico especializado. Consulta también nuestra selección de rociadores automáticos y bocas de incendio equipadas para completar tu instalación.

Preguntas frecuentes

¿Qué presión soporta este accesorio?

El Estilo 922 está homologado para presiones de trabajo de hasta 300 psi (21 bar), cubriendo las exigencias de la mayoría de sistemas de rociadores comerciales e industriales.

¿Es compatible con tubería soldada?

Sí, siempre que la tubería disponga de extremos ranurados según especificación Victaulic. La tubería de extremo liso requiere mecanizado previo del ranurado.

¿Qué tipo de junta debo utilizar?

Para aplicaciones con agua o aire, la junta EPDM grado “E” es la opción estándar. En presencia de aceites o hidrocarburos, se recomienda junta de nitrilo grado “T”.
