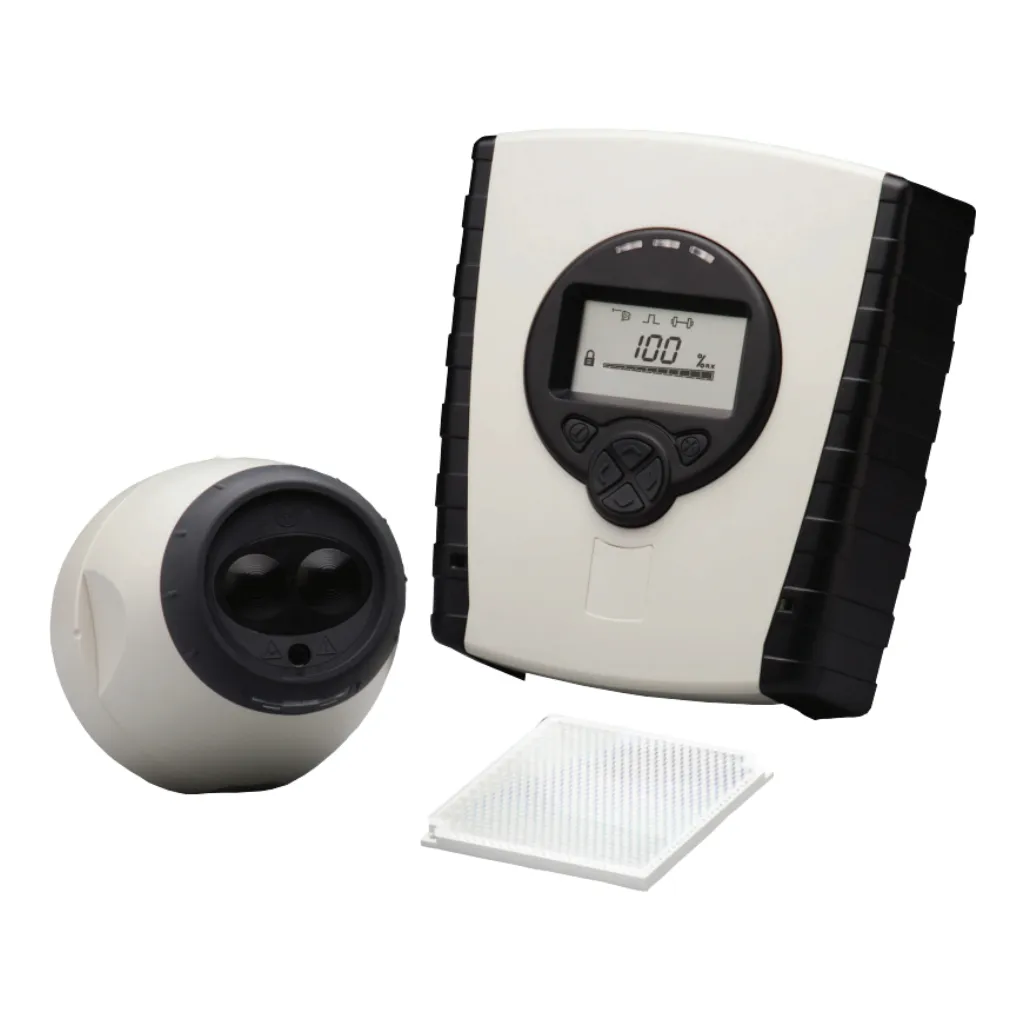

El Bosch FIRERAY5000-EN es un detector de humos lineal por haz infrarrojo (850 nm) con transmisor y receptor integrados en una sola carcasa compacta. Cubre distancias de 8 a 100 m, incluye alineación láser integral y compensación automática de contaminación y desplazamiento por asentamiento de edificios. La unidad de control remoto, situada a nivel de los ojos, facilita la instalación y programación. Umbrales de alarma ajustables y compatibilidad con hasta 2 detectores por controlador.
El Bosch FIRERAY5000-EN es un detector de humos lineal por haz infrarrojo diseñado para proteger espacios de gran superficie donde los detectores puntuales no son viables. Con un alcance de 8 a 100 metros y transmisor y receptor integrados en una sola carcasa compacta, simplifica la instalación y reduce los costes de cableado.
La línea de visión entre el detector y el reflector debe mantenerse despejada en todo momento. El detector no debe quedar expuesto directamente a la luz solar o artificial intensa. Durante el diseño de la instalación se deben respetar los estándares y directrices específicos del país aplicables.
El transmisor emite un haz de luz infrarroja invisible a 850 nm que, enfocado mediante una lente, es reflejado por el prisma situado en el extremo opuesto y devuelto a la unidad transmisor/receptor. Si el haz queda obstruido por humo y la señal recibida cae por debajo del umbral seleccionado durante el tiempo configurado (estándar 10 s, ajustable), el detector activa la alarma de incendio y el relé de alarma se cierra.
El sistema incorpora alineación láser integral y realiza alineación automática durante el funcionamiento, lo que facilita tanto la puesta en marcha inicial como el mantenimiento continuo. La compensación automática de ganancia corrige cada 15 minutos las derivas lentas del estado operativo (envejecimiento de componentes, contaminación óptica, etc.) hasta un límite de 0,17 dB/h, evitando falsas alarmas y garantizando la fiabilidad de la detección. Asimismo, el sistema compensa el desplazamiento provocado por el asentamiento del edificio.
La sensibilidad puede configurarse en pasos del 1%, con valores predeterminados de 25%, 35% y 50%. El ajuste estándar es del 35%. El relé de alarma puede programarse en modo autoreset o enclavado. Si el haz queda obstruido más de un 87% durante 2 s y esta condición persiste 10 s o más, se activa el relé de fallo. En cuanto desaparece la causa, el detector se reinicia automáticamente tras 5 s, aunque la central de incendios debe restablecerse por separado.
La unidad de control remoto se sitúa a nivel de los ojos para facilitar la instalación y la programación. Incorpora pantallas LED y LCD que indican los estados de alarma, fallo y operación normal. Todos los parámetros de cada cabeza detectora pueden controlarse y configurarse desde el controlador del sistema.
El sistema admite hasta 2 detectores por controlador, con dos pares de relés de fuego y de fallo (uno por detector). El FIRERAY5000-EN puede ampliarse con una cabeza detectora adicional FRAY5000-HEAD-EN. Para la conexión a la LSN se requiere el módulo de interfaz FLM-420/4-CON convencional; para la conexión directa a la central FPA-5000, se precisa el módulo CZM 0004 A.
| Longitud de onda | 850 nm |
|---|---|
| Alcance de detección | 8 – 100 m |
| Tensión de funcionamiento | 14 – 36 Vdc |
| Temperatura de funcionamiento | -10 – 55 °C |
| Dimensiones detector (An x Al x F) | 134 x 131 x 134 mm |
| Dimensiones reflector de prisma | 100 x 100 x 10 mm |
| Dimensiones unidad de control | 202 x 230 x 87 mm |
| Peso | 1,6 kg |
| Material | Plástico |
| Color | Gris |
| Certificaciones | CPR 2831-CPR-F0390, VdS G 208017, CE, BOSEC TCC2-K803/c, CPD 0832-CPD-0565 |
El FIRERAY5000-EN está diseñado para la protección de grandes espacios diáfanos donde los detectores puntuales no resultan prácticos: edificios históricos, iglesias, museos, centros comerciales, naves industriales y almacenes. La detección lateral a cada lado del haz es de 7,5 m, lo que amplía significativamente la cobertura efectiva respecto al diámetro del haz IR.
