Módulo de 4 relés con contactos secos (NC y NO) para el control remoto de dispositivos eléctricos mediante protocolo propietario Fibra. Dispone de 2 modos de funcionamiento por relé: biestable e impulso (de 1 segundo a 2 horas). Corriente máxima de 5 A a 30 V⎓ o 10 A a 230 V~. Protección térmica integrada, tamper anti-apertura y alimentación a 24 VDC desde el bus Fibra. Certificado NFA2P y Grado 3. Alcance del bus hasta 2 000 m con cable U/UTP cat. 5. Dimensiones: 55 × 90 × 30 mm; peso: 84 g.

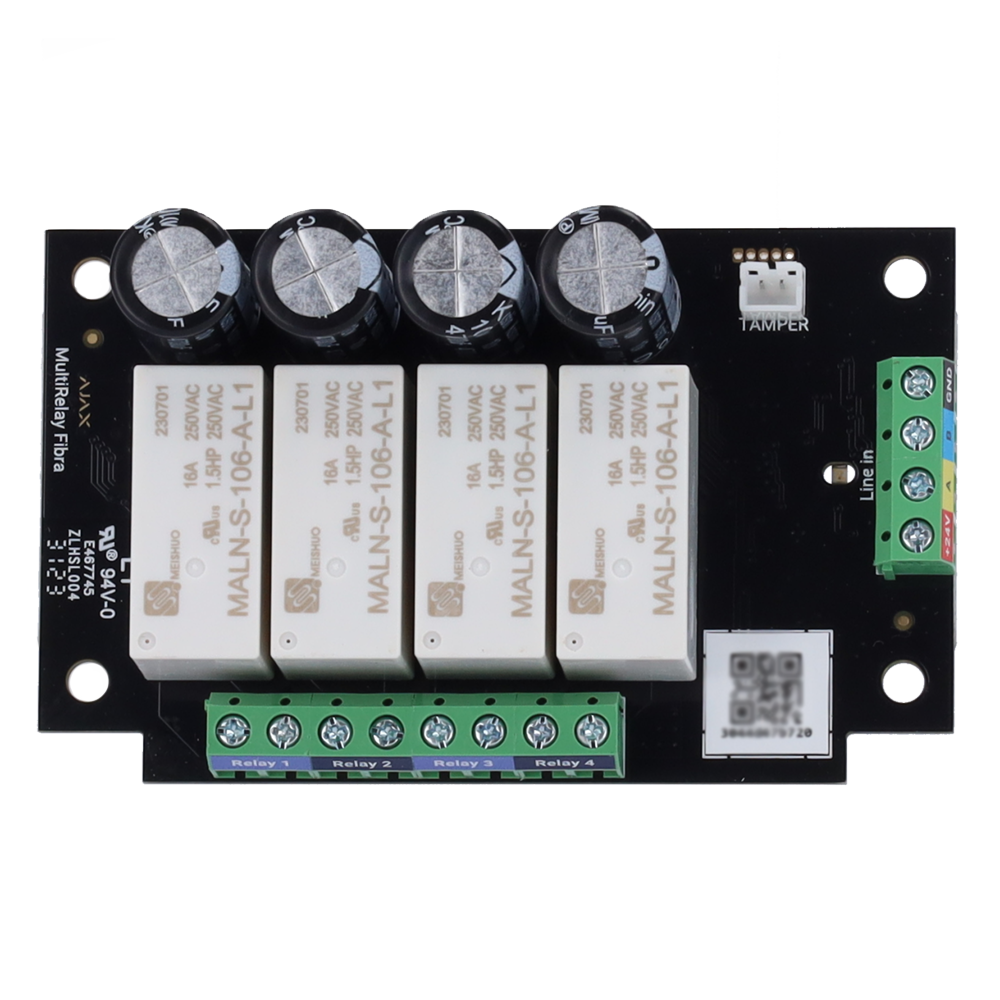

El Ajax MultiRelay Fibra NF es un módulo de 4 relés con contactos secos diseñado para integrarse en sistemas de seguridad Ajax mediante el protocolo propietario Fibra. Permite el control remoto e independiente de cuatro circuitos eléctricos, tanto en corriente alterna como continua, con dos modos de funcionamiento configurables por relé y protección térmica integrada. Cuenta con certificación NFA2P y cumple el Grado de seguridad 3.
El módulo dispone de 4 relés con contactos libres de potencial, cada uno configurable de forma independiente en estado normalmente abierto (NO) o normalmente cerrado (NC). Esta flexibilidad permite adaptarse a distintos esquemas de conexión: sirenas cableadas, máquinas de niebla, controles de acceso, automatismos eléctricos u otros dispositivos. Cada relé admite una corriente máxima de 5 A a 30 V⎓ o de 10 A a 230 V~, siendo compatible tanto con circuitos de corriente continua como de corriente alterna.
Cada relé se puede configurar de manera independiente en modo biestable —cambia de estado en cada activación y lo mantiene— o en modo impulso, con un tiempo de activación ajustable de 1 segundo hasta 2 horas. Esta parametrización se realiza de forma remota y permite definir escenarios de automatización precisos según las necesidades de la instalación.
El MultiRelay Fibra NF se conecta al bus Fibra mediante un cable de 4 hilos, con una distancia de transmisión de hasta 2 000 m cuando se utiliza cable par trenzado U/UTP cat. 5. El módulo puede instalarse en cualquier punto de la línea Fibra: detrás de la central, de un detector, de un teclado o de una sirena. La alimentación llega directamente del bus a 24 VDC, sin necesidad de fuente externa adicional.
El módulo incorpora protección de temperatura: si alguno de los relés supera la temperatura permitida, todos los contactos se abren automáticamente y se notifica al usuario. El tamper anti-apertura está conectado a la carcasa y genera una alerta ante cualquier intento de manipulación física del módulo.
El Ajax MultiRelay Fibra NF está certificado NFA2P y cumple el Grado de seguridad 3, lo que lo hace apto para instalaciones que requieren estos niveles de homologación en el mercado francés y en proyectos de alta exigencia normativa.
| Marca | Ajax |
|---|---|
| Modelo | MultiRelay Fibra NF |
| Número de relés | 4 |
| Número de líneas de entrada | 1 |
| Protocolo de comunicación | Fibra |
| Conexión bus | Cable de 4 hilos |
| Distancia de transmisión | Hasta 2 000 m (recomendado: par trenzado U/UTP cat. 5) |
| Estados de los contactos | Normalmente abierto (NO) y Normalmente cerrado (NC) |
| Modos de funcionamiento | Biestable / Impulso |
| Tiempo en modo impulso | De 1 segundo a 2 horas |
| Corriente máxima | 5 A a 30 V⎓ / 10 A a 230 V~ |
| Compatibilidad con circuitos | Corriente alterna y corriente continua |
| Protección térmica | Disponible: apertura automática de contactos y notificación al usuario |
| Tamper anti-apertura | Disponible, conectado a la carcasa |
| Alimentación | 24 VDC desde bus Fibra |
| Grado de seguridad | Grado 3 |
| Certificación NFA2P | Disponible |
| Temperatura de funcionamiento | −10 °C ~ +40 °C |
| Humedad de operación | Hasta 75 % |
| Dimensiones | 55 (Al) × 90 (An) × 30 (Fo) mm |
| Peso | 84 g |
