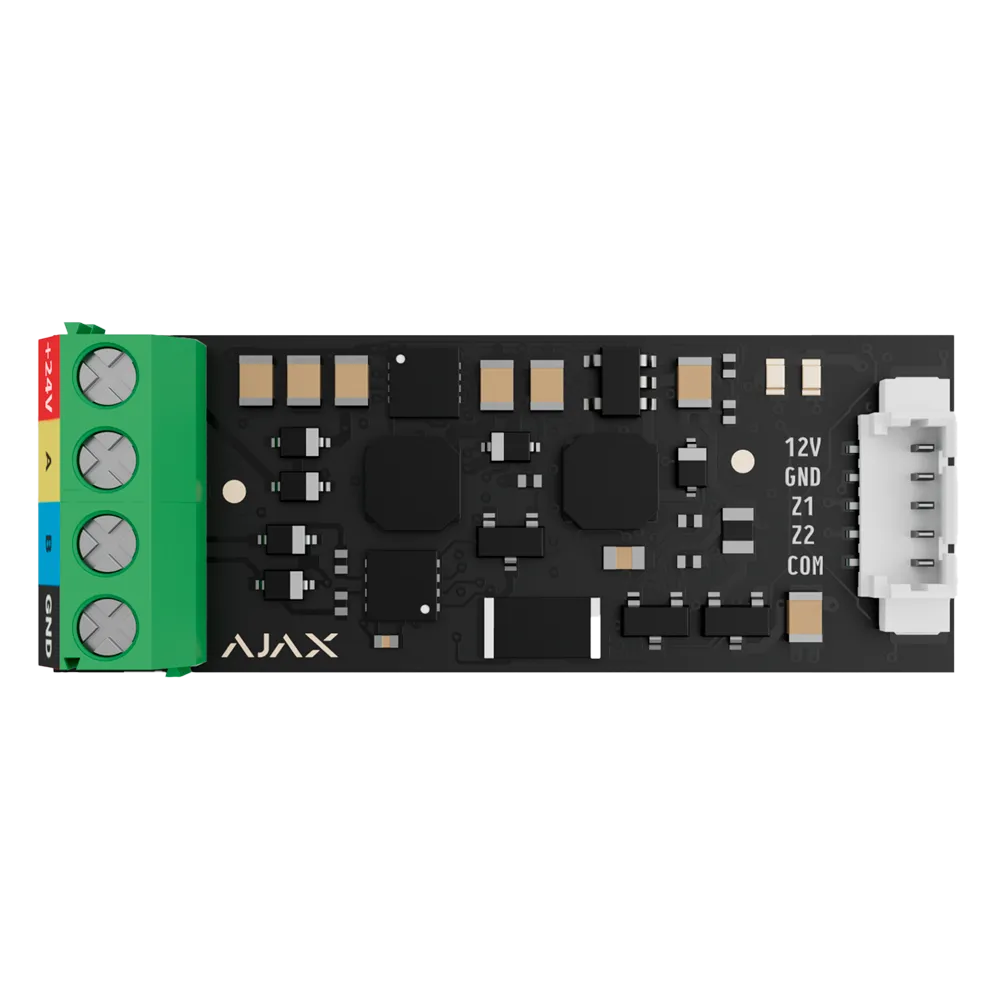

El Ajax Transmitter Fibra es un módulo cableado que integra detectores y dispositivos de terceros en el sistema Ajax mediante 2 zonas de entrada, compatible con la línea Fibra y grado de seguridad 3.
El Ajax Transmitter Fibra es un módulo de integración cableado diseñado para conectar detectores y dispositivos de terceros con contactos al ecosistema Ajax a través de la línea Fibra. Con 2 zonas de entrada independientes, grado de seguridad 3 y compatibilidad con 15 tipos de evento, es la solución ideal para instalaciones profesionales que requieren máxima flexibilidad y fiabilidad.
⚠️ La longitud máxima del cable entre el Transmitter Fibra y el detector de terceros es de 3 m (conductor de cobre de 0,22 mm²). Respete este límite para garantizar el correcto funcionamiento.
El Transmitter Fibra se instala en cualquier punto de la línea Fibra mediante un cable de 4 hilos, sin necesidad de un punto de conexión específico. El protocolo Fibra bidireccional garantiza comunicación cifrada con detección de pérdida de señal en tan solo 36 segundos, manteniendo la integridad del sistema en todo momento.
Las entradas Z1 y Z2 admiten esquema AATT y son compatibles con los modos de conexión NO, NC, EOL, 2EOL y 3EOL. El rango de resistencia EOL es ajustable de 1 kΩ a 40 kΩ en incrementos de 100 Ω, lo que permite adaptar el módulo a prácticamente cualquier detector cableado del mercado.
El módulo puede transmitir hasta 15 tipos de evento distintos: tamper, intrusión, incendio, pánico, gas, fuga, alertas de temperatura y eventos personalizados. Los modos de funcionamiento impulso y biestable amplían aún más las posibilidades de integración con sistemas de terceros.
El Transmitter Fibra opera en un amplio rango de tensión de 7 a 30 V⎓ con una tensión nominal de 24 V⎓. Dispone de una salida hacia el detector de 10,5–15 V⎓ con hasta 50 mA, lo que permite alimentar directamente el dispositivo integrado sin necesidad de fuente adicional en muchos casos.
Con unas dimensiones de tan solo 40 × 15 × 12 mm y un peso de 6 g, el módulo se instala discretamente en cualquier punto de la instalación. Soporta temperaturas de funcionamiento de -25 °C a +50 °C y una humedad de hasta el 75 %, siendo apto para entornos exigentes.
| Tecnología de comunicación | Fibra (protocolo cableado bidireccional) |
|---|---|
| Conexión de línea | Cable de 4 hilos |
| Longitud máxima de línea | Hasta 2.000 m (U/UTP cat.5) |
| Cifrado | Por bloques con clave dinámica |
| Detección de pérdida de comunicación | 36 segundos (configurable) |
| Entradas | 2 (Z1 y Z2), esquema AATT |
| Tipos de conexión | NO, NC, EOL, 2EOL, 3EOL |
| Rango de resistencia EOL | 1 kΩ – 40 kΩ (incrementos de 100 Ω) |
| Longitud máxima de cable al detector | 3 m (cobre 0,22 mm²) |
| Modos de funcionamiento | Impulso, biestable |
| Tipos de evento | 15 |
| Rango de tensión de funcionamiento | 7–30 V⎓ |
| Tensión nominal | 24 V⎓ |
| Consumo en reposo | 2,1 mA |
| Consumo máximo (sin carga) | 7,7 mA |
| Consumo máximo (con carga) | 51 mA |
| Consumo (sin carga) | 185 mW |
| Consumo (con carga) | 1224 mW |
| Salida hacia detector | 10,5–15 V⎓, hasta 50 mA |
| Dimensiones | 40 × 15 × 12 mm |
| Peso | 6 g |
| Temperatura de funcionamiento | -25 °C a +50 °C |
| Humedad de funcionamiento | Hasta 75 % |
| Clase de protección | Clase II |
| Grado de seguridad | Grado 3 |
| Clase ambiental | II |
| Normas | EN 50131-1, EN 50131-3, PD 6662:2017 |
| Compatibilidad EMC | EN 55032, EN 55035 |
| Garantía | 24 meses |
El Ajax Transmitter Fibra es ideal para instalaciones de seguridad profesionales donde se necesite integrar detectores cableados de terceros —intrusión, incendio, gas, inundación o pánico— en un sistema Ajax con línea Fibra. Especialmente recomendado en proyectos de renovación o ampliación donde ya existen detectores instalados de otras marcas, así como en instalaciones de grado 3 en edificios comerciales, industriales o residenciales de alta seguridad.
