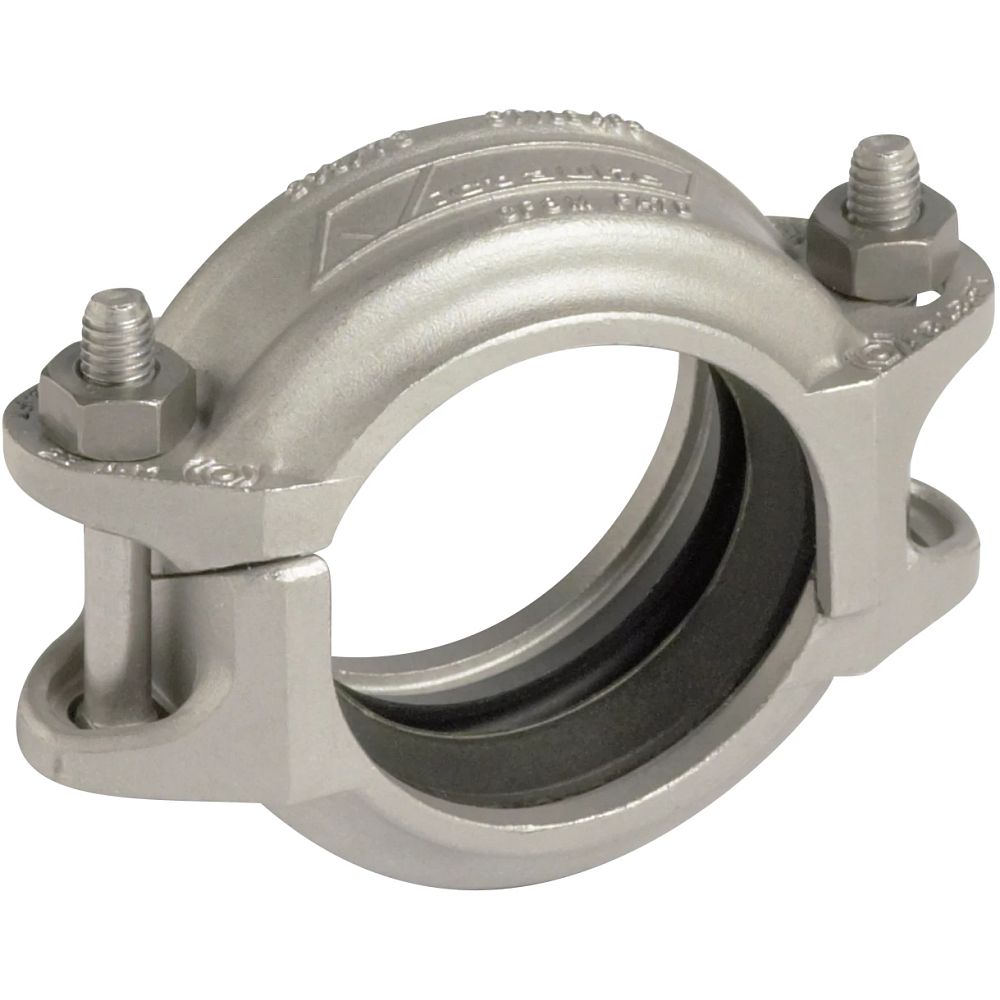

Acoplamiento Rígido Inoxidable Estilo 489

El acoplamiento rígido inoxidable Estilo 489 de Victaulic está fabricado en acero tipo 316, ofreciendo máxima resistencia a la corrosión en instalaciones PCI exigentes. Este acoplamiento 489 inoxidable elimina prácticamente el movimiento lineal y angular, siendo la solución idónea para conexiones de válvulas donde se requiere rigidez absoluta en sistemas de rociadores, BIE e hidrantes.

Características técnicas

• Estilo Victaulic: 489 Rigid Coupling
• Material carcasa: acero inoxidable tipo 316
• Rango de diámetros: 1½” a 12″ (DN40 a DN300)
• Presión máxima de trabajo: 600 psi | 41 bar | 4137 kPa
• Junta elastomérica: EPDM grado “E” estándar (agua y aire) o Nitrilo “T” (hidrocarburos)
• Sistema de unión: ranurado mecánico Firelock
• Acabados disponibles: pintado rojo RAL-3000, galvanizado o inoxidable 316
• Cumple requisitos lead-free según NCC Vol3

Aplicaciones

El rigid stainless coupling Estilo 489 se instala preferentemente en conexiones de válvulas de control, mariposa y retención donde la rigidez estructural es crítica. Su construcción en acero tipo 316 lo hace especialmente apto para plantas de tratamiento de agua, industria alimentaria, farmacéutica, instalaciones marítimas y cualquier entorno con presencia de agentes corrosivos. También se emplea en sistemas de columna seca, redes contraincendios de naves industriales, centros logísticos y parkings subterráneos.

Normativa aplicable

• NFPA 13: diseño e instalación de sistemas de rociadores automáticos
• UNE-EN 12845: sistemas fijos de extinción por rociadores
• RIPCI RD 513/2017: Reglamento de Instalaciones de Protección Contra Incendios

Instalación y mantenimiento

La tubería debe ranurarse según especificaciones Victaulic, respetando profundidad y anchura de ranura indicadas en el manual I-100. Antes del montaje, lubricar la junta con lubricante aprobado Victaulic y verificar que asiente correctamente en la ranura. Apretar los pernos en secuencia cruzada hasta alcanzar el par especificado. El acero inoxidable 316 minimiza las inspecciones de corrosión, aunque se recomienda revisión visual periódica de juntas y aprietes según plan de mantenimiento de la instalación.

Comprar acoplamiento rígido inoxidable Estilo 489 en Serior.com

Distribuidor oficial Victaulic en España con factura y asesoramiento técnico especializado en protección contra incendios. Consulta disponibilidad para tu proyecto y descarga documentación técnica Revit y AutoCAD. Complementa tu instalación con rociadores automáticos y bocas de incendio equipadas.

Preguntas frecuentes

¿Qué presión soporta este acoplamiento?

El Estilo 489 inoxidable soporta hasta 600 psi (41 bar), adecuado para la mayoría de sistemas PCI de alta presión.

¿Es compatible con tubería soldada?

Sí, siempre que se ranuran los extremos de la tubería según especificaciones Victaulic. No requiere soldadura para la unión.

¿Qué tipo de junta debo usar?

Para agua y aire emplea junta EPDM grado “E”. Si el sistema transporta hidrocarburos o aceites, utiliza junta de Nitrilo grado “T”.
