El Yealink MVC400 es un sistema de videoconferencia nativo para Microsoft Teams Rooms diseñado para salas de reuniones pequeñas, con barra de vídeo UVC40 de 20 MP, 8 micrófonos MEMS y campo de visión diagonal de 133°.

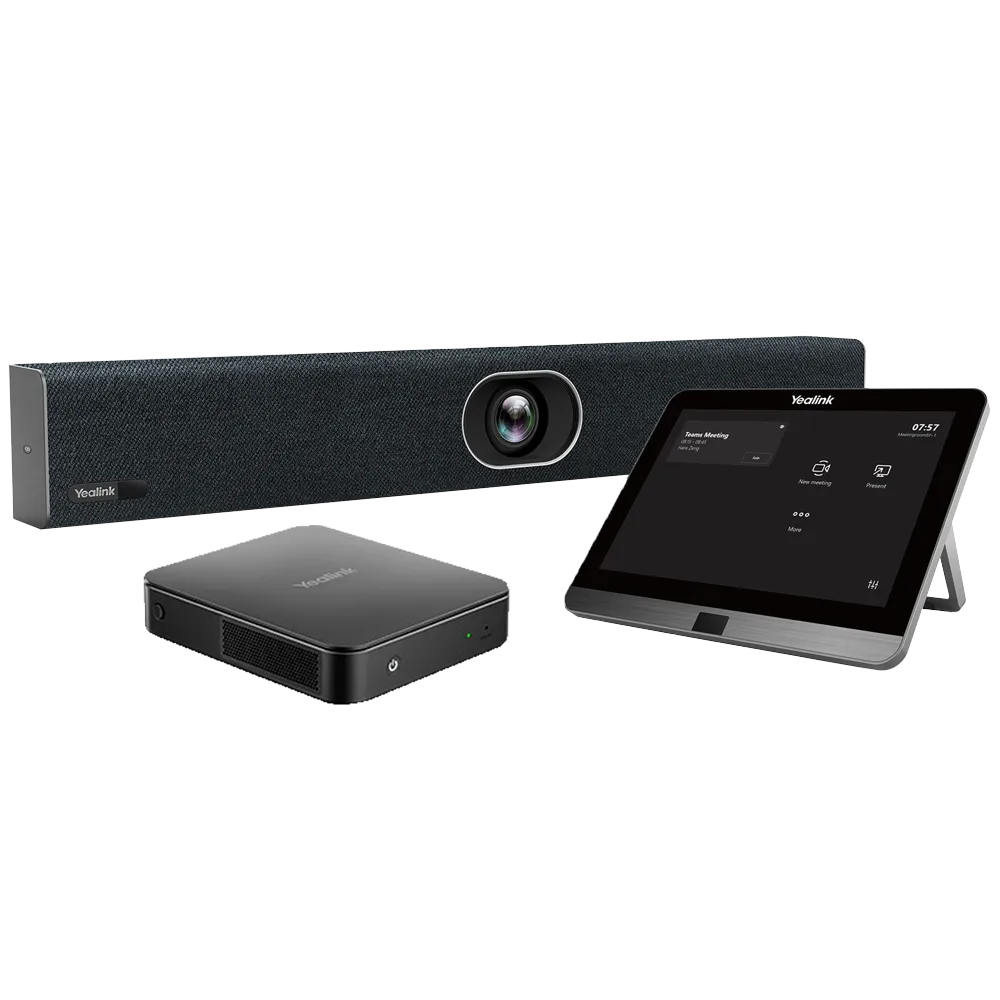

El Yealink MVC400 es un sistema de videoconferencia todo-en-uno diseñado específicamente para Microsoft Teams Rooms en salas de reuniones pequeñas. Integra el mini-PC MCore, el panel táctil MTouch II y la barra de vídeo UVC40 para ofrecer una experiencia de reunión completa con curva de aprendizaje prácticamente nula.
El correcto funcionamiento del sistema requiere una instalación según las recomendaciones de Yealink para salas pequeñas. El dispositivo WPP20 para compartición inalámbrica se comercializa por separado.

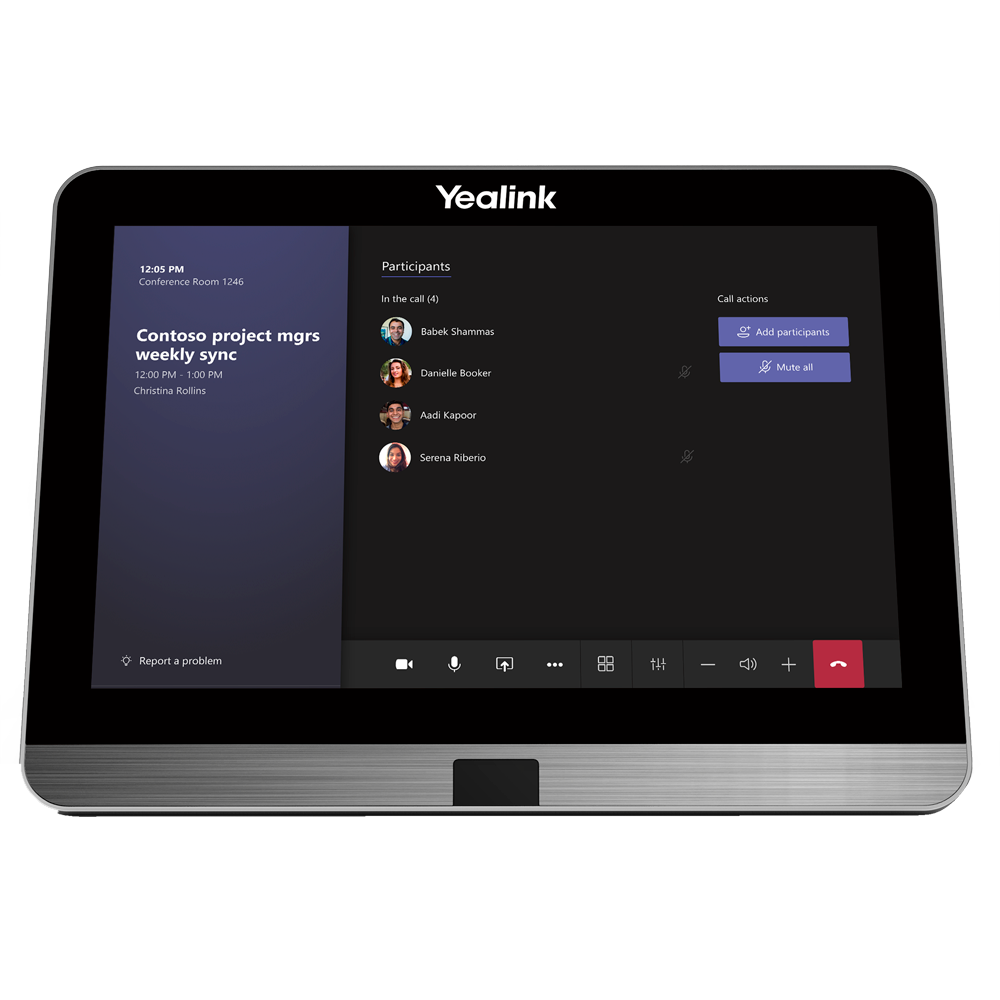

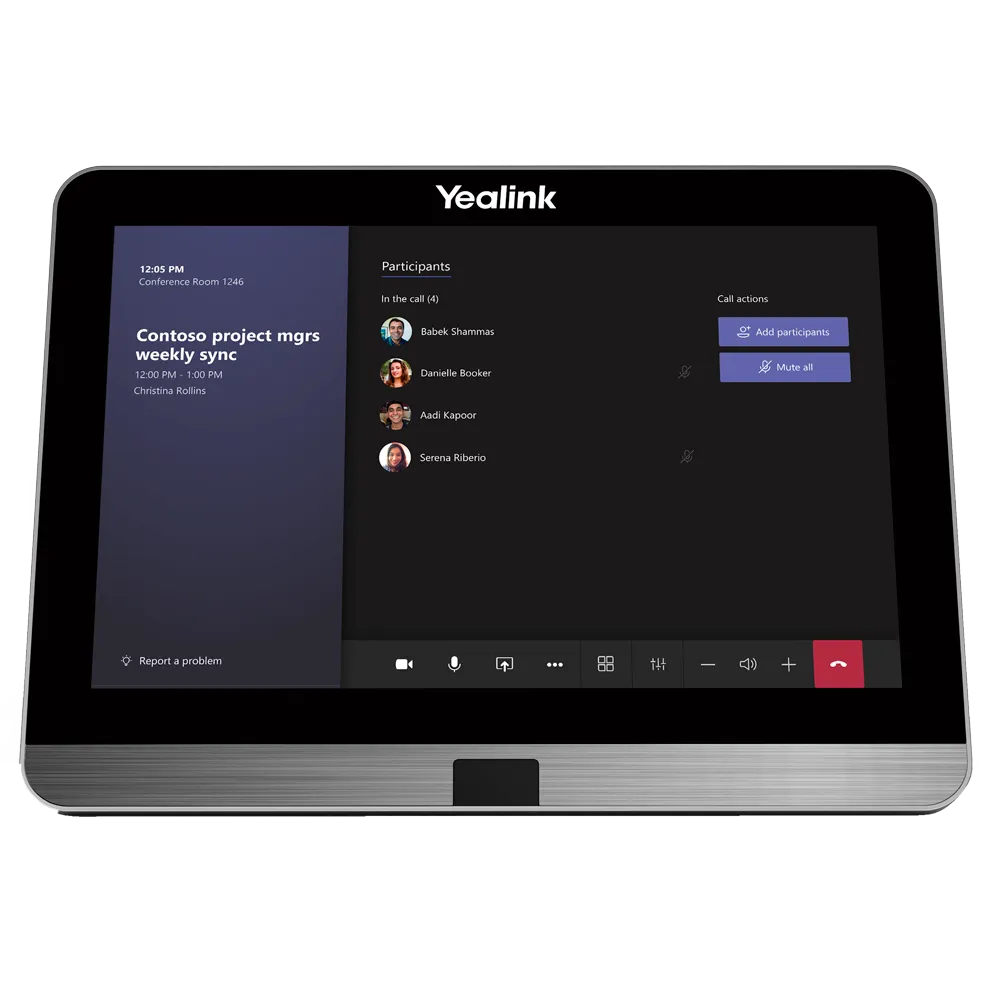

El MVC400 incorpora la interfaz de usuario diseñada de forma nativa para Microsoft Teams Rooms, lo que permite unirse a reuniones programadas con un solo toque. El panel MTouch II centraliza el control de llamadas, la gestión de la cámara y la compartición de contenido. Su sensor de movimiento humano integrado reactiva automáticamente el sistema al detectar presencia en la sala, permitiendo iniciar la reunión de inmediato.

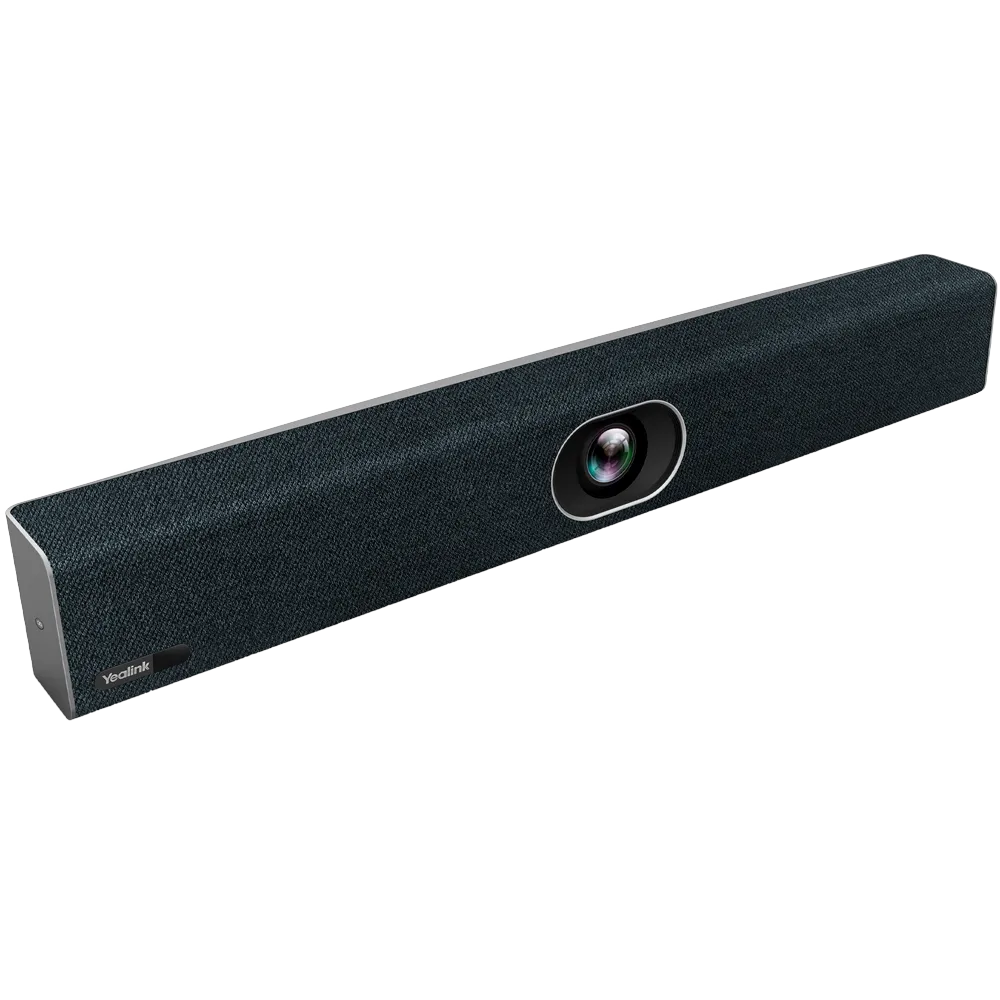

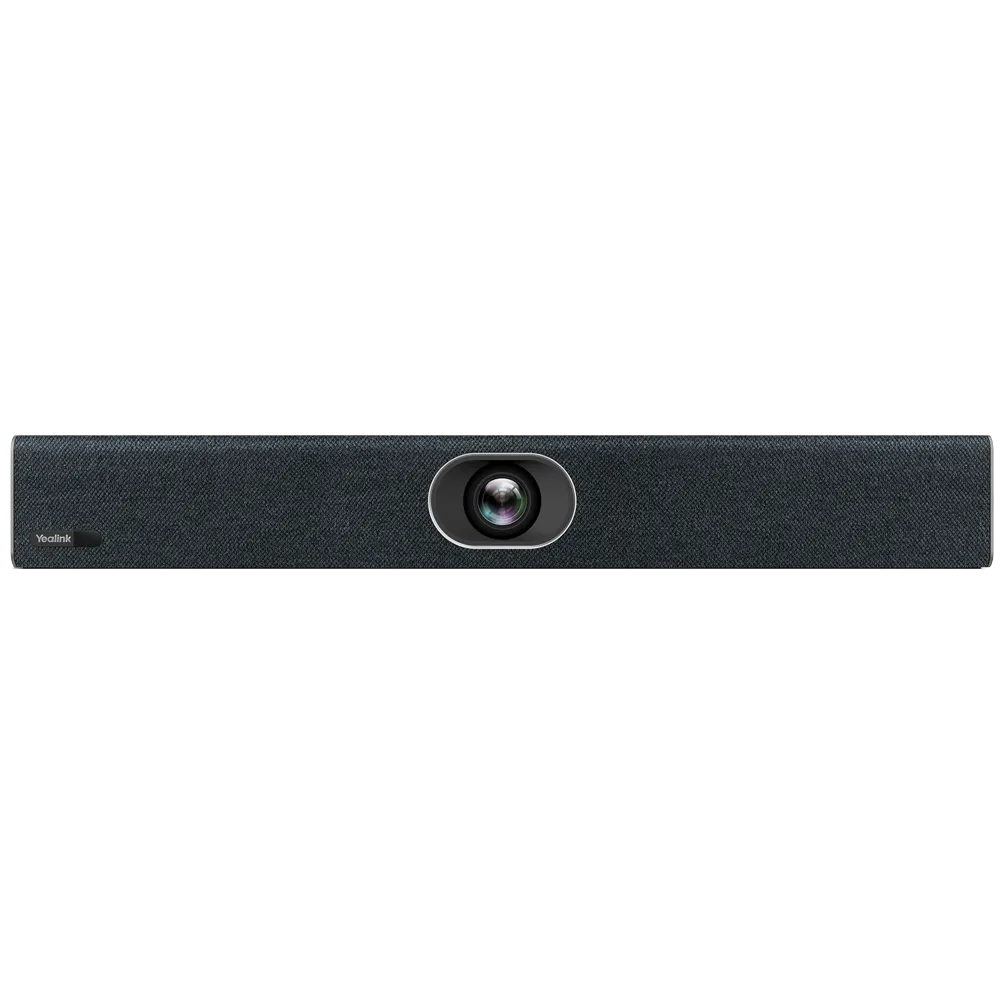

La barra de vídeo UVC40 aplica Auto Framing para encuadrar al grupo de forma automática según el número y la posición de los participantes, y Speaker Tracking para acercar la imagen al interlocutor activo sin intervención manual. La función AI Face Enhancement mejora la calidad de imagen de los rostros, y los preajustes de cámara facilitan la configuración rápida de posiciones frecuentes.
El array de 8 micrófonos MEMS integrado en la UVC40 ofrece una sólida capacidad de reducción de ruido y dereberberación. El algoritmo de formación de haz (beamforming) actualizado, combinado con el procesamiento de cancelación de eco acústico, garantiza llamadas en full-dúplex con captación de voz precisa mediante la tecnología Yealink Noise Proof.
La tapa eléctrica del objetivo de la UVC40 se abre automáticamente al iniciar una videoconferencia y permanece cerrada cuando el sistema no está en uso, protegiendo la privacidad de los usuarios de la sala de manera fiable y sin intervención manual.
La conexión entre la zona de pantalla y la mesa de reuniones se realiza con un único cable CAT5e, que transmite datos y suministra alimentación sin necesidad de fuentes adicionales ni latiguillos de extensión. El puerto VCH (RJ45) del MCore facilita la ampliación del despliegue. El sistema es compatible con la Yealink Device Management Platform y el servicio en la nube, lo que permite gestionar, supervisar, configurar, actualizar y diagnosticar todos los dispositivos de forma remota.
| Contenido del paquete | MCore Mini-PC, panel táctil MTouch II, barra de vídeo UVC40 |
|---|---|
| Sistema operativo | Windows 10 IoT Enterprise x64 |
| Software incluido | Microsoft Teams Rooms App (compatible con Skype for Business on-premise/online), Yealink RoomConnect |
| Procesador (MCore) | Intel Core i5 de 8.ª generación, cuatro núcleos |
| Memoria RAM | 8 GB (2 x 4 GB) |
| Almacenamiento | 128 GB SSD |
| Salidas de vídeo (MCore) | 2 x HDMI con CEC |
| Conectividad (MCore) | Bluetooth, Wi-Fi, 1 x puerto Yealink VCH (RJ45), 4 x USB 3.0 Tipo A, 1 x Ethernet 10/100/1000 Mbps |
| Pantalla MTouch II | 8 pulgadas IPS, resolución 1280 x 800, táctil capacitiva 10 puntos |
| Sensor (MTouch II) | Sensor de movimiento humano integrado |
| Ángulo de soporte (MTouch II) | Ajustable de 28° a 50° |
| Compartición de contenido (MTouch II) | 1080P / 30 fps; entrada HDMI y USB-C; Wi-Fi AP integrado para dispositivo de presentación inalámbrico |
| Resolución de cámara (UVC40) | 20 MP |
| Campo de visión diagonal (UVC40) | 133° |
| Campo de visión horizontal (UVC40) | 110° |
| Zoom e-PTZ (UVC40) | 8x |
| Micrófonos (UVC40) | 8 MEMS en array |
| Tecnologías de audio (UVC40) | Yealink Noise Proof, beamforming, cancelación de eco acústico, dereberberación, full-dúplex |
| Dimensiones MTouch II (An x Pr x Al) | 202 mm x 151 mm x 100 mm |
| Dimensiones MCore (An x Pr x Al) | 168 mm x 197 mm x 39 mm |
| Dimensiones UVC40 (An x Pr x Al) | 600 mm x 68 mm x 82 mm |
| Peso neto del paquete completo | 6,4 kg |
| Peso bruto del paquete completo | 7,6 kg |
El Yealink MVC400 es la solución idónea para empresas y organizaciones que necesitan equipar salas de reuniones pequeñas con un sistema de videoconferencia nativo para Microsoft Teams de despliegue rápido y sencillo. Su diseño todo-en-uno, el cableado mínimo con un único CAT5e y la gestión remota centralizada lo hacen especialmente adecuado para entornos corporativos con múltiples salas que requieren administración eficiente y una experiencia de usuario uniforme.
