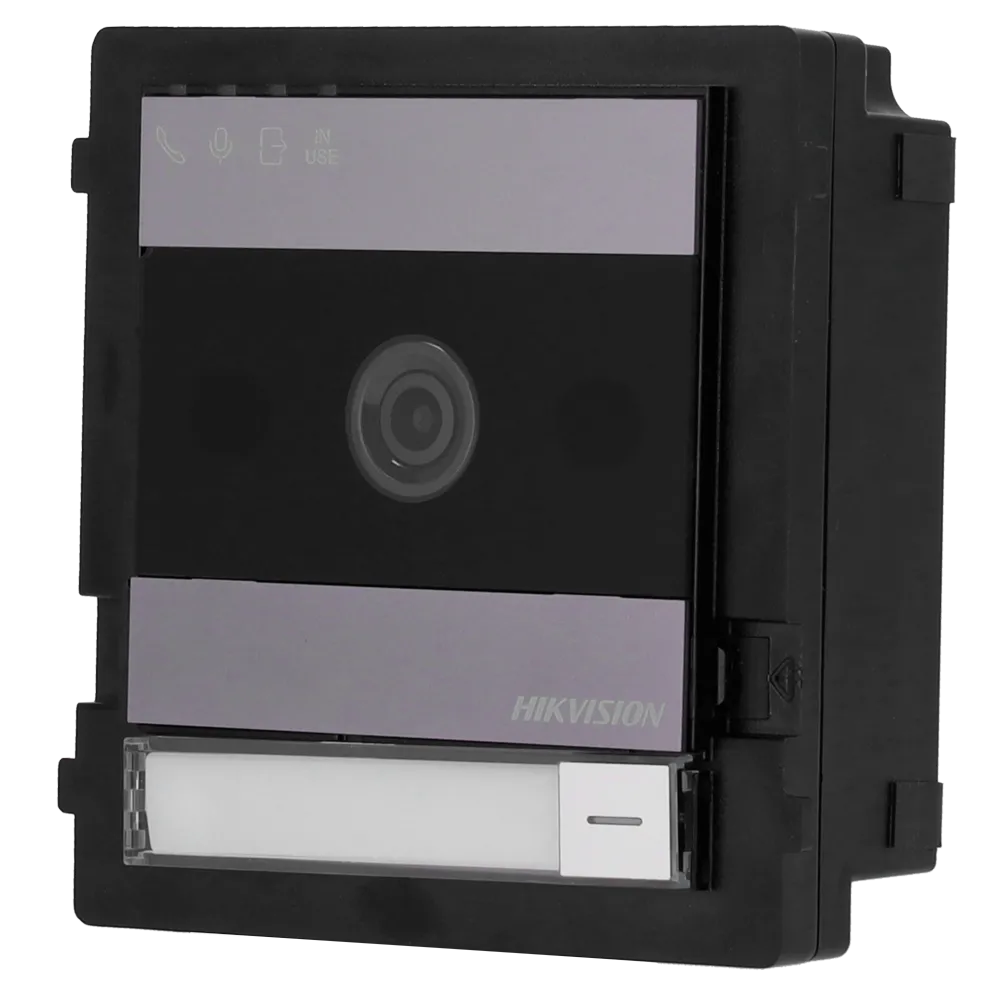

Placa de entrada Hikvision DS-KD7003EY-IME2/Aluminum para sistemas de videoportero 2 hilos HD. Cámara 2 Mpx con ángulo de visión H: 133°, V: 82° y soporte WDR. Carcasa de aluminio con protección IP65 e IK08. Audio bidireccional con supresión de ruido y cancelación de eco. Hasta 2 botones de llamada ajustables, 2 entradas de alarma y control de 2 cerraduras. Temperatura de trabajo de -40 °C a +60 °C. Alimentación a través del distribuidor DS-KAD7060EY o 12 VDC.
100 disponibles
El Hikvision DS-KD7003EY-IME2/Aluminum es una placa de entrada para sistemas de videoportero 2 hilos HD con carcasa robusta de aluminio. Integra una cámara de 2 megapíxeles con ángulo horizontal de 133°, iluminación IR suplementaria y soporte WDR. Su grado de protección IP65 e IK08 la hace idónea para instalaciones en exteriores exigentes. La configuración sencilla mediante DIP switches y acceso web en modo AP reduce el tiempo de puesta en marcha, y su compatibilidad con los submódulos de la plataforma Hikvision ofrece escalabilidad para proyectos de control de acceso más complejos.
La placa requiere el distribuidor DS-KAD7060EY de Hikvision para recibir alimentación de 48 V a través del bus de 2 hilos, o bien una fuente externa de 12 VDC.
La arquitectura de 2 hilos HD de Hikvision transmite vídeo, audio, datos y alimentación por un único par de conductores. El DS-KD7003EY-IME2/Aluminum dispone de una interfaz IP de 2 hilos con conectividad de red 10/100 Mbps autoadaptativa a través de ese mismo bus. Esta solución simplifica el tendido de cable en edificios residenciales, comunidades de vecinos y oficinas, permitiendo aprovechar el cableado existente de portero o incluso cable de 2 hilos estándar.
El módulo integra una cámara de 2 megapíxeles con iluminación IR suplementaria de baja iluminación. El ángulo de visión horizontal de 133° y vertical de 82° cubre con amplitud la zona de acceso. La codificación de vídeo en H.264 y el soporte de WDR (rango dinámico amplio) garantizan imágenes nítidas tanto en contraluz como en condiciones de poca luz, mejorando el reconocimiento facial en entornos con iluminación variable.
La placa incorpora micrófono omnidireccional integrado y altavoz integrado para comunicación de voz bidireccional. La compresión de audio G.711 U y G.711 A a 64 Kbps, junto con el procesado de supresión de ruido y cancelación de eco, garantizan una comunicación clara incluso en entornos con ruido ambiental. El volumen es ajustable, y los 4 indicadores LED (apertura de puerta, llamada, en comunicación, en uso) facilitan la interacción con el visitante.
El DS-KD7003EY-IME2/Aluminum dispone de 2 salidas de control de cerradura: un relé capaz de conmutar hasta 30 VDC a 2 A, y una salida de pulso DC de 20 V a 4 A impulsivos con 300 mA de corriente de mantenimiento (resistencia máxima de bucle 30 Ω). Admite 2 entradas de alarma (para botón de salida o contacto de puerta), 1 entrada de manipulación (tamper) y 1 botón de salida. Los 2 puertos RS-485 permiten conectar submódulos propietarios Hikvision y reservar un canal para ampliaciones futuras.
El ajuste básico del dispositivo se realiza mediante un DIP switch decimal de 6 posiciones, lo que permite la instalación sin herramientas de software adicionales en el campo. Para la configuración completa, el modo AP a través de Wi-Fi posibilita el acceso web desde un dispositivo móvil. Los botones de llamada (0 a 2 unidades) son ajustables libremente según las necesidades de la instalación.
| Modelo | DS-KD7003EY-IME2/Aluminum |
|---|---|
| Sistema operativo | Embedded Linux |
| ROM | 4 GB |
| RAM | 256 MB |
| CPU | Procesador embebido |
| Estándar de vídeo | H.264 |
| Iluminación suplementaria | IR de baja iluminación |
| Número de lentes | 1 |
| Ángulo de visión | H: 133°, V: 82° |
| WDR | Sí |
| Resolución de vídeo | 2 Mpx |
| Compresión de audio | G.711 U / G.711 A |
| Entrada de audio | Micrófono omnidireccional integrado |
| Salida de audio | Altavoz integrado |
| Tasa de bits de audio | 64 Kbps |
| Calidad de audio | Supresión de ruido y cancelación de eco |
| Ajuste de volumen | Ajustable |
| Capacidad de usuarios | 2000 |
| Monitores interiores vinculados | Máx. 99 |
| Placas de entrada secundarias | 16 |
| Red cableada | 10/100 Mbps autoadaptativa mediante interfaz 2 hilos |
| Wi-Fi | Solo modo AP para configuración |
| Entradas de alarma | 2 (botón de salida o contacto de puerta) |
| Tamper | 1 |
| Botón de salida | 1 |
| Contacto de puerta | 1 |
| RS-485 | 2 (1 para submódulos Hikvision + 1 reserva) |
| DIP switch | DIP switch decimal de 6 posiciones |
| Control de cerradura | 2 (1 relé máx. 30 VDC 2 A; 1 pulso DC 20 V 4 A impulsivo, 300 mA mantenimiento, 30 Ω máx.) |
| Interfaz 2 hilos IP | 1 |
| Botones de llamada | 0-2 (ajuste flexible) |
| Montaje | Superficie o empotrado |
| Indicadores LED | 4 (apertura puerta, llamada, intercomunicación, en uso) |
| Peso con embalaje | 426 g |
| Peso sin embalaje | 290 g |
| Grado de protección | IP65 / IK08 |
| Temperatura de trabajo | -40 °C a +60 °C |
| Humedad de trabajo | 10 % a 90 % |
| Dimensiones | 99,5 × 98,5 × 35 mm |
| Alimentación | 48 V mediante distribuidor DS-KAD7060EY o 12 VDC |
| Consumo máximo | ≤ 6 W |
| Entorno de uso | Exterior |
El DS-KD7003EY-IME2/Aluminum es la solución idónea para instalaciones de videoportero y control de acceso en edificios residenciales, comunidades de vecinos, oficinas y recintos industriales donde se requiera una placa de entrada exterior robusta con conectividad 2 hilos HD. Su carcasa de aluminio con protección IP65 e IK08 la convierte en una opción adecuada para fachadas expuestas a la intemperie, zonas con riesgo de vandalismo moderado y climas con variaciones térmicas extremas. La compatibilidad con submódulos Hikvision permite ampliar las funciones de control de acceso (teclado, lector de tarjetas) sin sustituir la placa principal.
