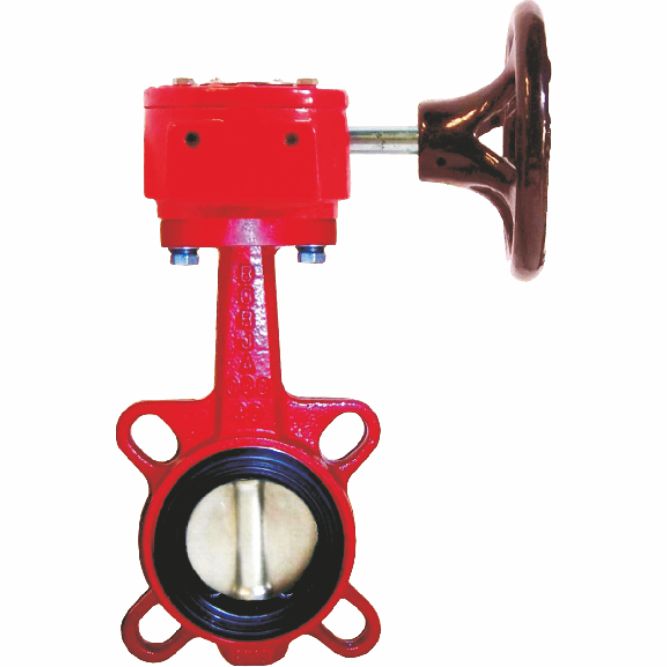

Válvula mariposa con reductor de engranajes para redes de gran diámetro. Cuerpo en fundición nodular, disco con revestimiento EPDM y conexión embridada según EN-1092-1. Disponible de DN50 a DN200.
Ficha Técnica
Descarga la ficha técnica completa con especificaciones, dimensiones y certificaciones.
La válvula mariposa con reductor manual está diseñada para el corte y seccionamiento en redes hidráulicas de gran diámetro donde el par de maniobra supera la capacidad de accionamiento directo. El mecanismo reductor de engranajes multiplica la fuerza aplicada, permitiendo operar válvulas de grandes dimensiones con mínimo esfuerzo. Fabricada con cuerpo de fundición nodular GGG-40 y disco revestido de EPDM, garantiza estanqueidad y durabilidad en instalaciones críticas.
Esta válvula mariposa embridada con reductor resulta imprescindible en colectores principales y ramales de distribución de sistemas de rociadores automáticos, donde las dimensiones de tubería exigen un mecanismo que facilite la maniobra. Se instala como válvula de seccionamiento en cuartos de bombas, conexiones a depósitos y alimentaciones generales de redes contra incendios. El reductor de engranajes permite un control preciso del cierre, evitando golpes de ariete en tuberías de gran sección.
La instalación debe realizarla un instalador habilitado conforme al RIPCI. Se recomienda montar la válvula en tramo horizontal con el eje del disco en posición vertical para evitar acumulación de sedimentos. Verificar la alineación de bridas y aplicar el par de apriete especificado en secuencia cruzada. Tras la instalación, realizar prueba hidrostática a 1,5 veces la presión de trabajo. El mantenimiento trimestral incluye comprobación del estado del reductor y maniobra completa; la revisión anual contempla inspección de juntas, verificación de estanqueidad y lubricación del mecanismo reductor.
Cada pedido incluye factura con documentación técnica y certificados de conformidad. Nuestro equipo técnico especializado en RIPCI te asesora en la selección del diámetro y configuración adecuados. Completa tu instalación con rociadores, BIE y accesorios ranurados Victaulic.
¿Cumple NFPA 13 / UNE-EN 12845?
Sí, la válvula mariposa con reductor manual está diseñada según los requisitos dimensionales y de rendimiento exigidos por ambas normativas para válvulas de seccionamiento en sistemas de rociadores.
¿Qué diferencia hay con una válvula Victaulic?
La principal diferencia radica en el tipo de conexión: esta válvula utiliza bridas según EN-1092-1, mientras que las válvulas Victaulic emplean extremos ranurados para acoplamientos mecánicos. Ambas son válidas según normativa.
¿Compatible con tubería ranurada o solo brida/rosca?
Este modelo es exclusivamente para conexión embridada. Para instalaciones con tubería ranurada, consulta nuestra gama de válvulas mariposa con extremos ranurados compatibles con sistema Victaulic.
