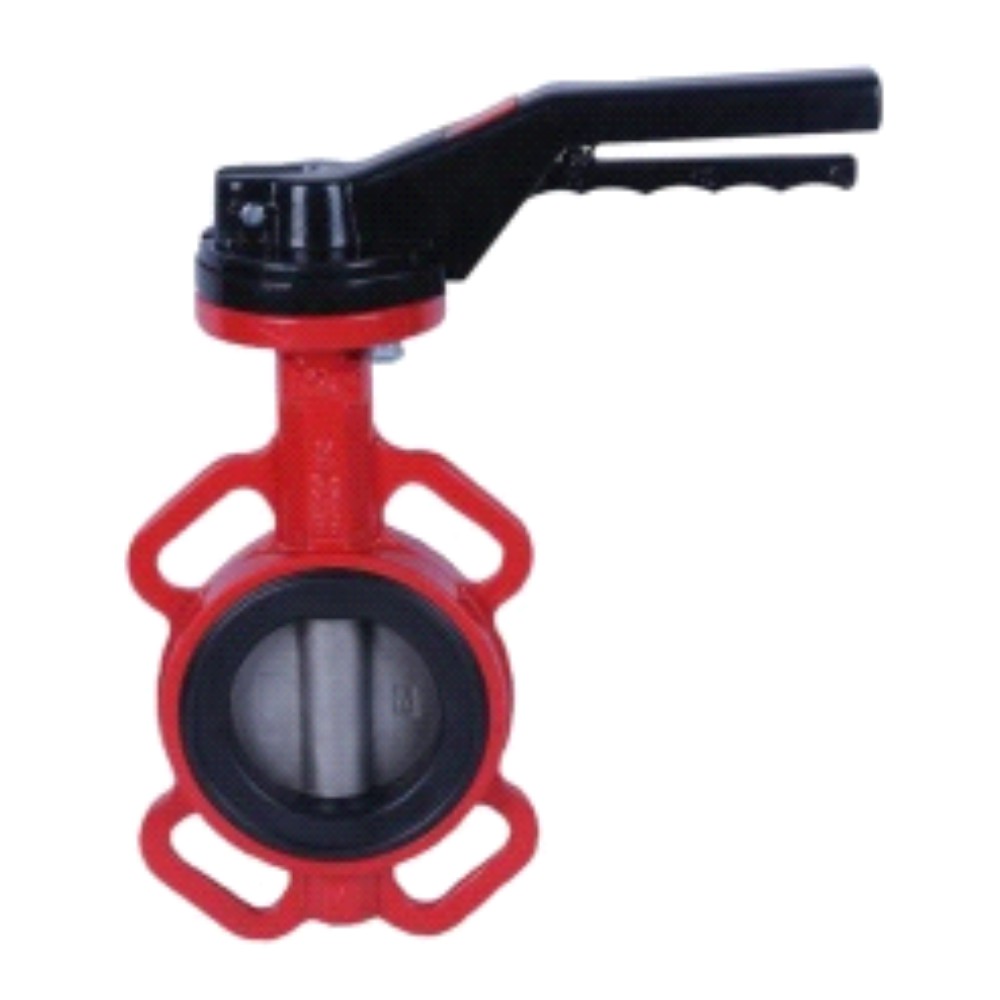

Válvula Mariposa para Embridar con Palanca

La válvula mariposa embridada con palanca constituye un elemento esencial para el corte y regulación en redes principales de protección contra incendios. Fabricada en fundición nodular de alta resistencia, ofrece un accionamiento manual rápido mediante palanca con trinquete de bloqueo, permitiendo posiciones intermedias de regulación de caudal.

Características técnicas

• Cuerpo y disco en fundición nodular EN-GJS-400-15 según UNE-EN 1563
• Eje de acero inoxidable X20Cr13 (AISI 420) resistente a la corrosión
• Montaje entre bridas según norma EN-1092-1
• Presión nominal PN16, apta para redes de alta demanda
• Temperatura de servicio: -10°C a +120°C
• Diámetros disponibles: DN50, DN65, DN80, DN100, DN125, DN150 y DN200
• Palanca de aluminio con trinquete de posicionamiento multiposición

Aplicaciones PCI

Esta válvula mariposa se instala en colectores principales, ramales de distribución y puntos de seccionamiento de sistemas de rociadores automáticos conforme a UNE-EN 12845. También resulta idónea para el control de flujo en redes de alimentación a bocas de incendio equipadas según UNE-EN 671, permitiendo aislar sectores durante operaciones de mantenimiento o ampliación de instalaciones sin interrumpir el suministro general.

Normativa aplicable

• UNE-EN 12845: Sistemas fijos de lucha contra incendios – Rociadores automáticos
• NFPA 13: Standard for the Installation of Sprinkler Systems
• RIPCI RD 513/2017: Reglamento de instalaciones de protección contra incendios
• EN-1092-1: Bridas y sus uniones – Bridas circulares para tuberías, válvulas y accesorios

Instalación y mantenimiento

La instalación debe realizarla un instalador habilitado RIPCI, verificando la correcta alineación entre bridas y el sentido de flujo indicado en el cuerpo de la válvula. Se recomienda aplicar el par de apriete especificado por el fabricante de los espárragos y efectuar prueba hidrostática a 1,5 veces la presión de trabajo antes de la puesta en servicio. El mantenimiento trimestral incluye comprobación del accionamiento y ausencia de fugas; anualmente se verificará el estado del asiento y la estanqueidad conforme al programa de mantenimiento RIPCI.

Comprar válvula mariposa para embridar con palanca en Serior.com

Cada pedido incluye factura con trazabilidad de certificados de materiales y declaración de conformidad CE. Nuestro equipo técnico ofrece asesoramiento especializado RIPCI para dimensionado y selección. Complementa tu instalación con rociadores automáticos, bocas de incendio equipadas y accesorios de ranurado Victaulic.

Preguntas frecuentes

¿Cumple NFPA 13 / UNE-EN 12845?

Sí, la válvula mariposa embridada con palanca cumple los requisitos de ambas normativas para válvulas de seccionamiento en sistemas de rociadores automáticos, siempre que se instale con el correspondiente indicador de posición si la norma lo exige.

¿Qué diferencia hay con una válvula Victaulic?

La válvula Victaulic utiliza conexión ranurada mediante acoplamientos mecánicos, mientras que este modelo requiere montaje entre bridas EN-1092-1 con espárragos y juntas. La elección depende del tipo de tubería y sistema de unión de la instalación.

¿Compatible con tubería ranurada o solo brida/rosca?

Este modelo está diseñado exclusivamente para montaje embridado según EN-1092-1. Para conexión ranurada, consulte nuestra gama de válvulas mariposa con extremos ranurados compatible con sistemas Victaulic y similares.
