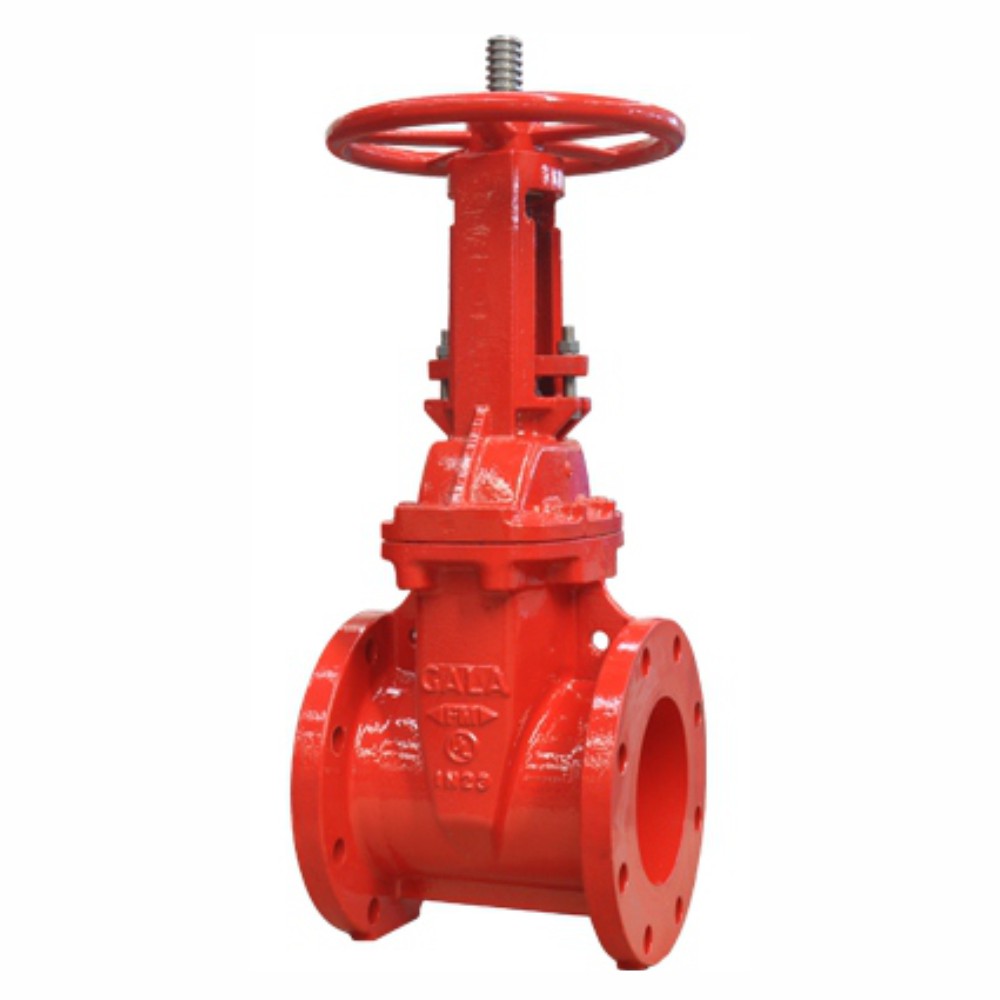

Válvula de Compuerta Husillo Ascendente VCHA

La válvula de compuerta husillo ascendente VCHA constituye el elemento de corte principal en redes de protección contra incendios donde se requiere verificación visual inmediata del estado de apertura. Su diseño OS&Y (Outside Screw and Yoke) permite al personal de mantenimiento confirmar la posición de la compuerta sin necesidad de accionar el volante, garantizando la operatividad del sistema en todo momento.

Características técnicas

• Tipo: compuerta con husillo exterior ascendente (OS&Y)
• Conexión: bridas según EN-1092-1, PN10/PN16
• Diámetros disponibles: DN50 (2″), DN65 (2½”), DN80 (3″), DN100 (4″), DN150 (6″), DN200 (8″), DN250 (10″), DN300 (12″)
• Diseño: bidireccional con paso total y mínima pérdida de carga
• Cierre: sentido horario con estanqueidad absoluta
• Avance del husillo: desde 191 mm (DN65) hasta 356 mm (DN300)
• Certificaciones: UL Listed y FM Approved para servicio contra incendios

Aplicaciones en sistemas PCI

La válvula VCHA se instala como válvula de control principal en sistemas de rociadores automáticos, permitiendo el seccionamiento de zonas y facilitando las operaciones de mantenimiento sin afectar al resto de la instalación. Su husillo ascendente garantiza que cualquier manipulación no autorizada resulte visualmente evidente, cumpliendo los requisitos de supervisión exigidos en instalaciones de alta seguridad. También se emplea en colectores de distribución, conexiones a depósitos y grupos de bombeo.

Normativa aplicable

• UNE-EN 12845: válvula de seccionamiento en sistemas de rociadores
• NFPA 13: requisito de indicación visual en válvulas de control (OS&Y)
• RIPCI RD 513/2017: instalación por empresa habilitada y mantenimiento reglamentario
• EN-1092-1: dimensiones y tolerancias de bridas

Instalación y mantenimiento

La instalación debe realizarla un instalador habilitado RIPCI, verificando la correcta alineación de bridas y aplicando el par de apriete especificado por el fabricante de forma cruzada. Tras el montaje, se ejecutará prueba hidrostática según UNE-EN 12845. El mantenimiento trimestral incluye verificación visual de posición del husillo y ausencia de fugas; anualmente se comprobará el funcionamiento completo de apertura y cierre, engrasando el mecanismo según indicaciones del fabricante.

Comprar válvula de compuerta husillo ascendente VCHA en Serior.com

Disponemos de en todos los diámetros con en Península. Cada pedido incluye factura con documentación técnica y certificados UL/FM. Nuestro equipo técnico especializado en RIPCI te asesora en la selección del diámetro adecuado. Completa tu instalación con rociadores automáticos, BIE y accesorios ranurados Victaulic.

Preguntas frecuentes

¿Cumple NFPA 13 y UNE-EN 12845?

Sí, la válvula VCHA cuenta con certificaciones UL y FM que acreditan su conformidad con ambas normativas para uso en sistemas de rociadores.

¿Qué diferencia hay con una válvula de husillo fijo?

El husillo ascendente permite verificar visualmente si la válvula está abierta o cerrada observando la posición del vástago, requisito obligatorio en válvulas de control principales según NFPA 13.

¿Compatible con tubería ranurada o solo brida?

Este modelo es exclusivamente embridado según EN-1092-1. Para conexión ranurada, consulta nuestras válvulas mariposa con extremos Victaulic.
