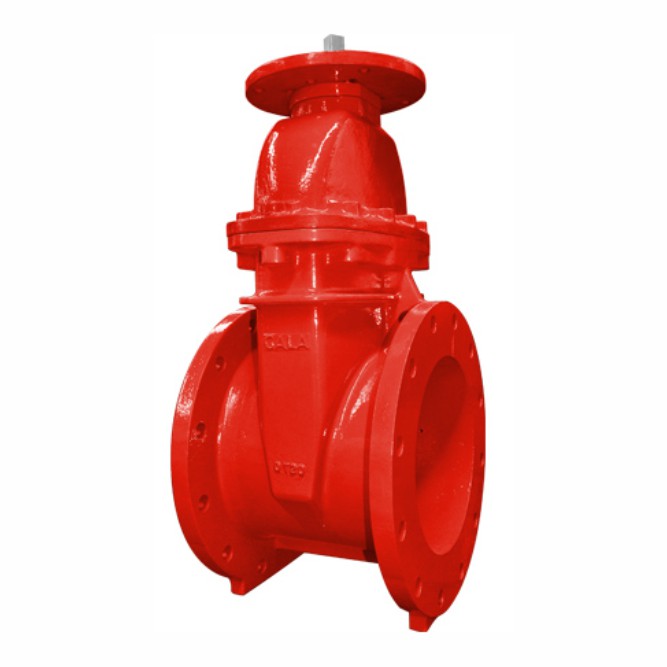

Válvula de Compuerta Husillo Fijo para Redes Enterradas

La válvula de compuerta husillo fijo, también denominada NRS gate valve (Non-Rising Stem), constituye el elemento de seccionamiento idóneo para líneas enterradas en sistemas de protección contra incendios. Su diseño de husillo no ascendente permite la instalación con poste indicador exterior, facilitando la verificación visual del estado abierto o cerrado sin necesidad de acceder a la válvula enterrada.

Características técnicas

• Cuerpo y tapa fabricados en fundición dúctil GGG-50 de alta resistencia mecánica
• Compuerta con cierre elástico mediante revestimiento EPDM para estanqueidad total
• Conexiones embridadas según EN-1092-2, presión nominal PN-16 (16 bar)
• Husillo fijo de acero inoxidable con tuerca de bronce de baja fricción
• Diseño compatible con poste indicador para señalización exterior del estado
• Diámetros disponibles: 2½” (76,1 mm), 3″ (88,9 mm), 4″ (114,3 mm), 6″ (168,3 mm), 8″ (219,1 mm), 10″ (273,0 mm) y 12″ (323,9 mm)
• Recubrimiento exterior epoxi apto para instalación enterrada directa

Aplicaciones en sistemas PCI

Esta válvula compuerta embridada PN-16 se emplea como elemento de corte principal en acometidas enterradas de redes de rociadores automáticos y sistemas de abastecimiento contra incendios. Su configuración de husillo fijo resulta obligatoria cuando la válvula debe permanecer enterrada, conectándose mediante vástago de extensión a un poste indicador que señaliza en superficie la posición de apertura. También se instala en derivaciones a hidrantes exteriores y puntos de alimentación de equipos de bombeo.

Normativa aplicable

• UNE-EN 12845: Sistemas fijos de extinción por rociadores automáticos, requisitos de válvulas de seccionamiento
• NFPA 13: Standard for the Installation of Sprinkler Systems, sección de válvulas de control
• RIPCI RD 513/2017: Reglamento de instalaciones de protección contra incendios, mantenimiento trimestral y anual
• EN-1092-2: Bridas de fundición, dimensiones y tolerancias PN-16

Instalación y mantenimiento

La instalación debe realizarse por empresa mantenedora habilitada según RIPCI, verificando la correcta alineación de bridas y aplicando par de apriete en cruz según especificaciones del fabricante. Antes de enterrar, se ejecutará prueba hidrostática a 1,5 veces la presión de trabajo. El mantenimiento trimestral RIPCI incluye verificación de apertura total mediante poste indicador y comprobación de ausencia de fugas. Anualmente se realizará ciclo completo de apertura-cierre y engrase del mecanismo de accionamiento.

Comprar válvula de compuerta husillo fijo en Serior.com

Cada pedido incluye factura con documentación técnica y certificados de conformidad para justificación ante inspecciones RIPCI. Nuestro departamento técnico ofrece asesoramiento especializado en dimensionado y selección de válvulas. Completa tu instalación con rociadores automáticos, BIE y accesorios ranurados Victaulic.

Preguntas frecuentes

¿Cumple NFPA 13 y UNE-EN 12845?

Sí, el diseño y materiales cumplen los requisitos de ambas normativas para válvulas de seccionamiento en sistemas de rociadores automáticos.

¿Qué diferencia hay entre husillo fijo y husillo ascendente?

En la válvula de husillo fijo (NRS) el vástago no sobresale al abrir, permitiendo instalación enterrada. La de husillo ascendente (OS&Y) muestra visualmente el estado mediante la posición del vástago.

¿Se puede instalar sin poste indicador?

Normativamente, las válvulas enterradas requieren poste indicador o sistema equivalente que señalice en superficie el estado abierto/cerrado para verificación sin excavación.
